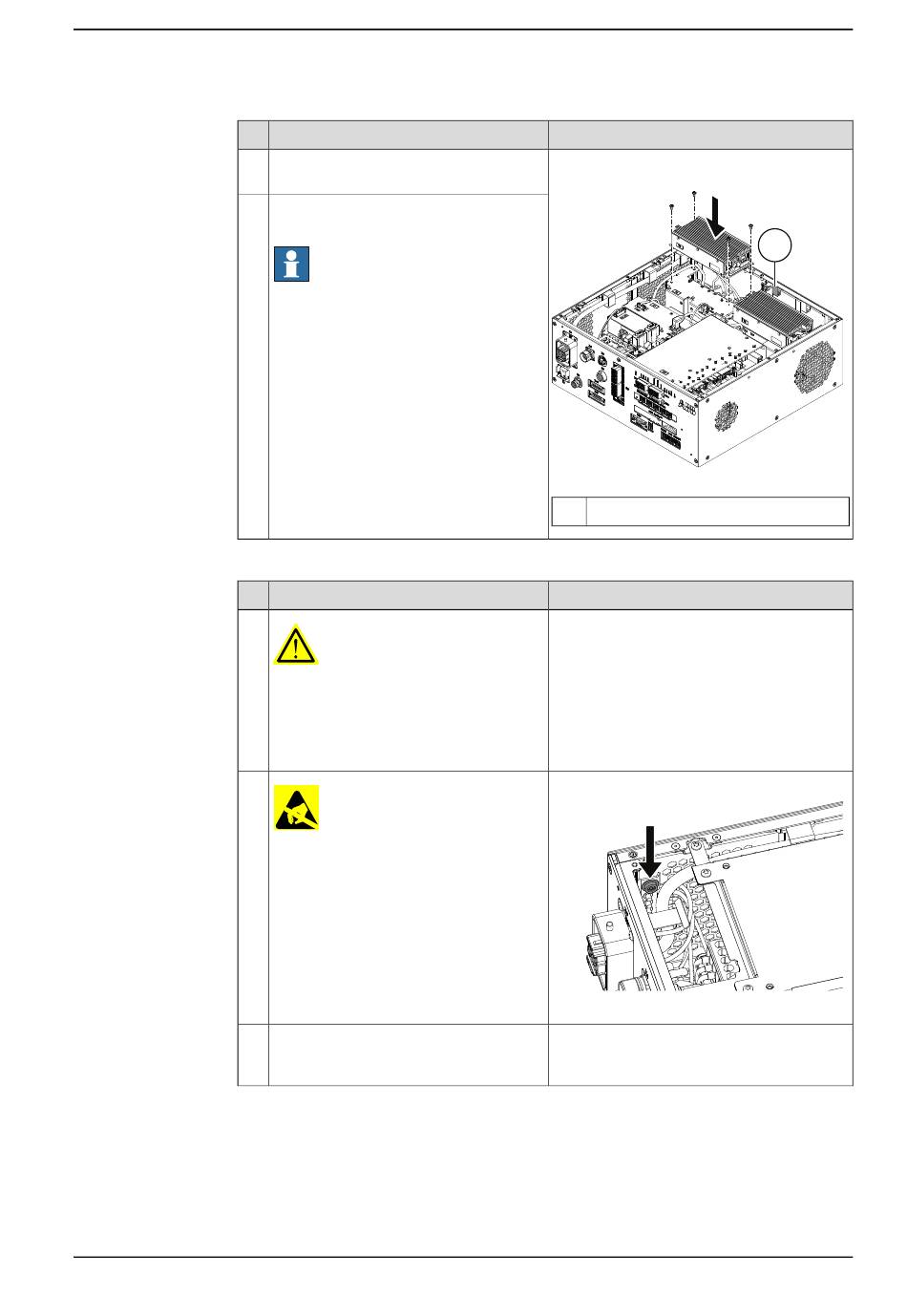

3.7.4 Installation des optionalen Stromversorgungsgeräts und des Kabelbaums der 24 V-Erweiterung
3
4
Wiedereinbau des Achsencomputers in den Rahmen
1
2
3
Produkthandbuch - OmniCore C30
3HAC060860-003 Revision: H
Aktion
Befestigen Sie die optionale Stromversor-
gung mit den Schrauben.
Verbinden:
• A1.X7 - T5.X1
Hinweis
Der Anschluss auf dem Kabel „AC_in"
(3HAC061099-001) wird an der Kabel-
schelle in der Abbildung befestigt, wenn
die optionale Stromversorgung nicht
ausgewählt wurde.
Aktion
GEFAHR
Bevor Sie mit Arbeiten im Inneren des
Steuerungsschranks beginnen, lesen Sie
die Sicherheitsinformationen im Ab-
schnitt Elektrische Sicherheit auf Sei-
te 34.
ELEKTROSTATISCHE ENTLA-
DUNG (ESD)
Die Ausrüstung reagiert empfindlich auf
elektrostatische Entladungen (ESD). Le-
sen Sie vor der Handhabung der Ausrüs-
tung die Sicherheitsinformationen im
Abschnitt Die Einheit reagiert empfindlich
auf ESD auf Seite 44.
Wiederverbinden und mit der Schraube
sichern:
• K6.X4, K6.X5 - SMB.
© Copyright 2019-2020 ABB. Alle Rechte vorbehalten.
3 Installation und Inbetriebnahme
Hinweis/Abbildung
Schrauben: Torx-Flachkopfschraube M4x8
(4 St.)
xx1800001188
A Kabelschelle
Hinweis/Abbildung
Position der Armbanddruckknopfes:
xx1800000683
Fortsetzung auf nächster Seite
Fortsetzung
A
145
