Systemintegration
Weitere Informationen zu EMV finden Sie unter
Kapitel 2.5.18 EMV-Konformität und Kapitel 3.2 EMV, Schutz
vor Oberschwingungen und Erdableitstrom.
HINWEIS
EMV-STÖRUNGEN
Verwenden Sie für Motor- und Steuerleitungen
abgeschirmte Kabel und verlegen Sie die Kabel für
Netzversorgung, Motor- und Steuerleitungen getrennt.
Die Nichtbeachtung dieser Vorgabe kann zu nicht
vorgesehenem Verhalten oder reduzierter Leistung der
Anlage führen. Ein Mindestabstand von 200 mm
zwischen Leistungs- und Motorkabeln sowie Steuerlei-
tungen ist erforderlich.

3.7 Planung

3.7.1 Abstand

Für alle Baugrößen ist eine Seite-an-Seite-Installation
möglich, außer wenn eine optionale Abdeckung der
Schutzart IP21/IP4X/TYP 1 verwendet wird (siehe
Kapitel 3.8 Optionen und Zubehör).
Horizontaler Abstand, IP20
Die Baugrößen A und B der Schutzart IP20 können Sie
Seite an Seite ohne Abstand aufstellen. Achten Sie jedoch
auf die richtige Montagereihenfolge. Abbildung 3.27 zeigt,
wie die korrekte Aufstellung durchgeführt wird.
HINWEIS
Bei Baugröße A2 und A3 muss zwischen den Frequenzum-
richtern ein Abstand von mindestens 40 mm eingehalten
werden.
A2
B3

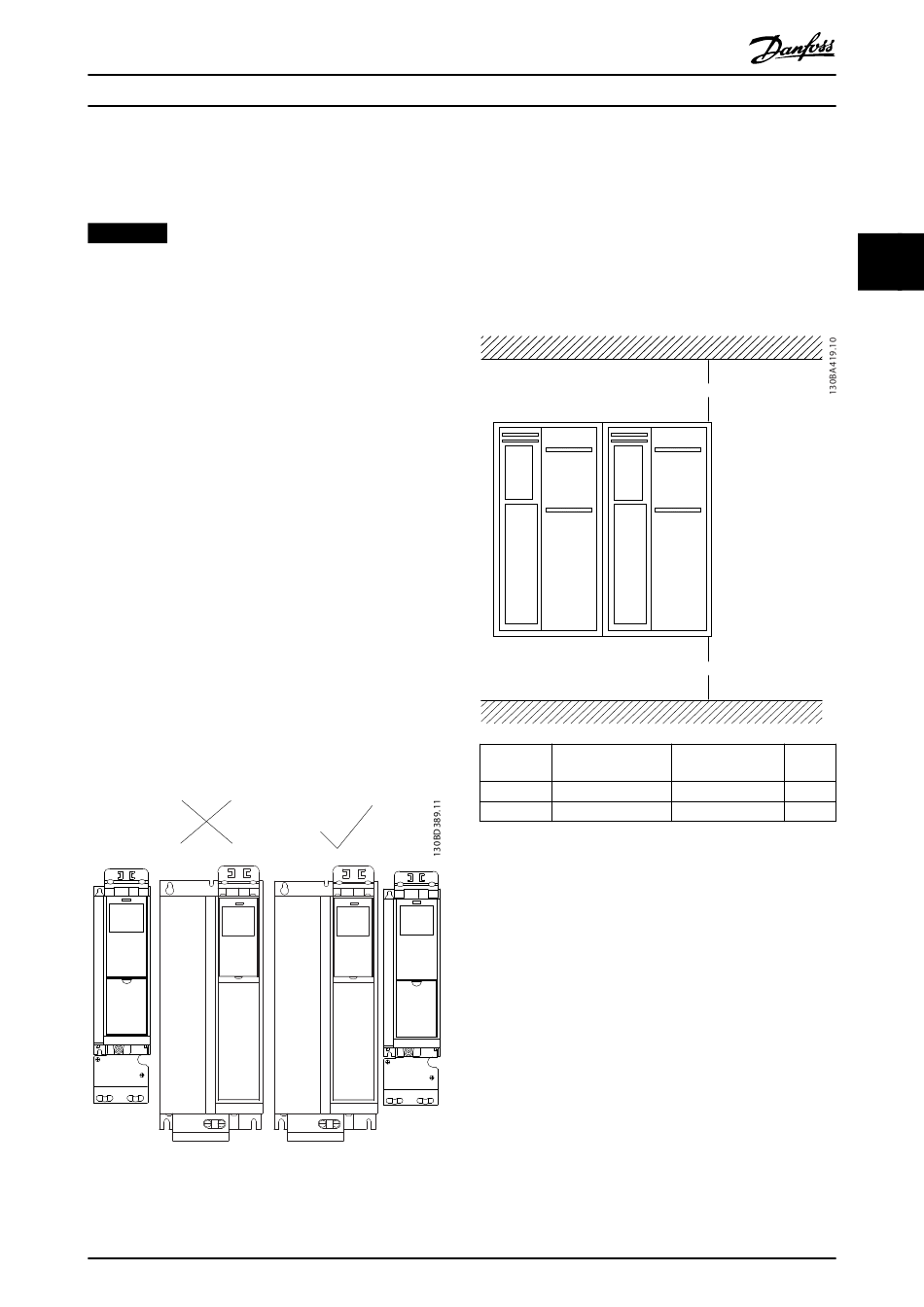

Abbildung 3.27 Korrekte Seite-an-Seite-Installation ohne
Abstand
MG16G203
Projektierungshandbuch
Horizontaler Abstand, IP21-Gehäuseabdeckung
Wenn Sie die IP21-Gehäuseabdeckung bei Baugröße A2
oder A3 verwenden, müssen Sie zwischen den Frequen-
zumrichtern einen Abstand von mindestens 50 mm
eingehalten werden.
Vertikaler Abstand
Halten Sie für optimale Kühlbedingungen über und unter
dem Frequenzumrichter einen Abstand für eine ausrei-
chende Luftzirkulation ein. Siehe Abbildung 3.28.
Abbildung 3.28 Vertikaler Abstand

3.7.2 Wandmontage

Bei der Installation an einer flachen Wand ist keine
Rückwand erforderlich.
Bei der Installation an einer unebenen Wand müssen Sie
die Kühlrippen mit einer Rückwand verwenden, um
ausreichend Kühlluft über dem Kühlkörper sicherzustellen.
Verwenden Sie die Rückwand nur bei den Bauformen A4,
A5, B1, B2, C1 und C2.
A2
B3
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
A2/A3/A4/
Baugröße
A5/B1
a [mm] 100
b [mm] 100
3
a
b
B2/B3/B4/
C2/C4
C1/C3
200 225
200 225
65
3
