Hinweis !
Werkseitig ist der Antrieb für die Steuerung von Asynchronmotoren eingestellt. Für den Übergang zum Steuermodus Synchron-
motoren den Befehl Laden Syn Kontrolle (Im Menü 4 EINSTELUNG ANTRIEB anfänglich den Parameter PAR 554 Zugangs Mode
= Experte einstellen, danach, ebenfalls im Menü 4 - EINSTELUNG ANTRIEB, den Parameter 6100 Laden Syn Kontrolle ausfüh-
ren) ausführen, der Antrieb wird daraufhin neu gestartet (in dieser Betriebsart das Handbuch „ADV200 – Vektorumrichter mit
Feldorientierung für Synchronmotoren – Funktionsbeschreibung und Parameterliste" zu Rate ziehen, das auf der dem Umrichter
beiliegenden CD enthalten ist bzw. von der Internetseite www.gefran.com heruntergeladen werden kann).
Für die Rückkehr zum Steuermodus Asynchronmotoren den Befehl Laden Asyn Kontrolle (Parameter 6100) ausführen, der An-
trieb wird daraufhin für den neuen Modus gestartet.

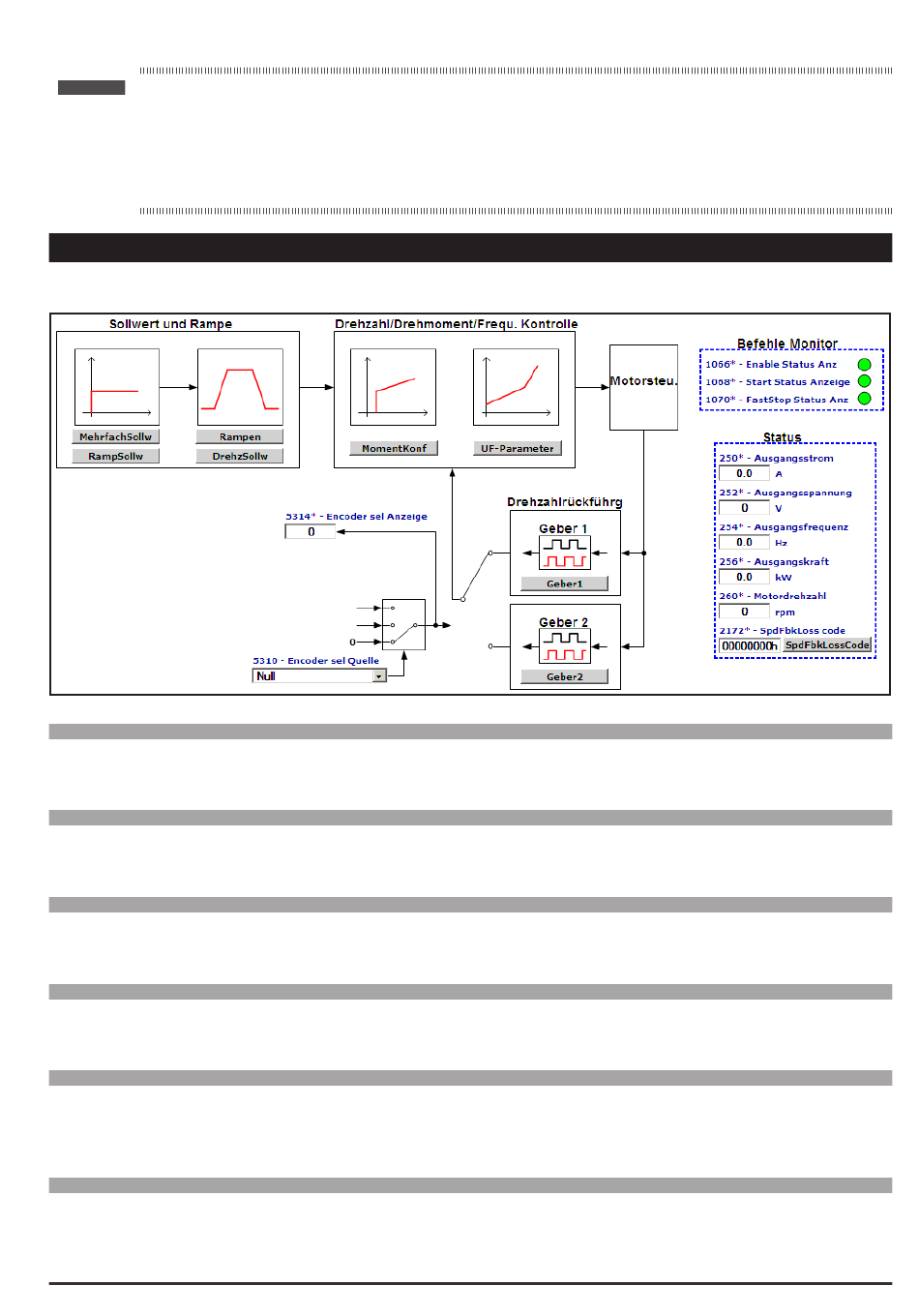

1 – MONITOR
Im Menü MONITOR werden die Werte der gemessenen Maßeinheiten und Betriebsparameter des Antriebs angezeigt.
Menü PAR Beschreibung
1.1 250 Ausgangsstrom
Anzeige des Antriebs-Ausgangsstroms.
Menü PAR Beschreibung
1.2 252 Ausgangsspannung
Anzeige der verketteten Antriebs-Ausgangsspannung.
Menü PAR Beschreibung
1.3 254 Ausgangsfrequenz
Anzeige der Antriebs-Ausgangsfrequenz.
Menü PAR Beschreibung
1.4 256 Ausgangskraft
Anzeige der Antriebs-Ausgangsleistung.
Menü PAR Beschreibung
1.5 628 Rampe Anfangspunkt
Anzeige des Rampensollwerts. Es handelt sich dabei um den Drehzahlwert, den der Antrieb am Ende der
Rampe erreichen muss.
Menü PAR Beschreibung
1.6 664 Speed Setpoint
Anzeige des Drehzahlsollwerts. Es handelt sich dabei um den Wert, der im Ausgang des Drehzahl-Sollwertkrei-
ses gemessen wird.
ADV200 • Beschreibung der Funktionen und Parameterliste
UM Typ FB BIT
A FLOAT 16/32
UM Typ FB BIT
V FLOAT 16/32
UM Typ FB BIT
Hz FLOAT 16/32
UM Typ FB BIT
kW FLOAT 16/32
UM Typ FB BIT
rpm INT16 16/32
UM Typ FB BIT
rpm INT16 16/32
Def Min
0.0 0.0
Def Min
0.0 0.0
Def Min
0 0
Def Min
0.0 0.0
Def Min
0 0
Def Min
0 0
Max Zugr Mod
0.0 R FVS
Max Zugr Mod
0.0 R FVS
Max Zugr Mod
0 R FVS
Max Zugr Mod
0.0 R FVS
Max Zugr Mod
0 R FVS
Max Zugr Mod
0 R FVS
