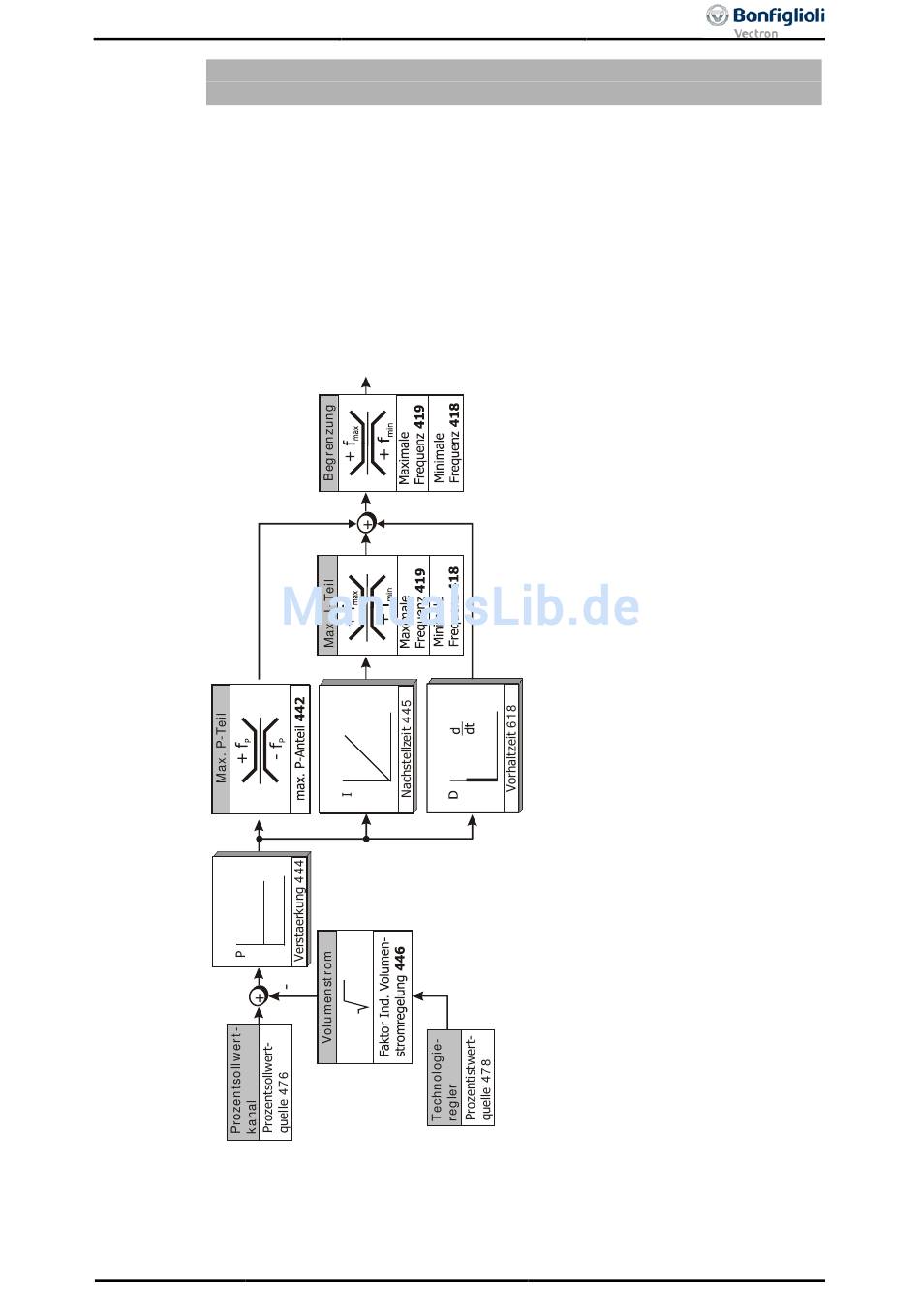

Betriebsart Indirekte Volumenstromregelung,
Parameter 440 = 5
Betriebsart
Diese Betriebsart ist für die Volumenstromregelung basierend auf einer Druckmes-
sung geeignet.
Die radizierte Istwertgröße ermöglicht zum Beispiel über die Einlaufdüse des Ventila-
tors den Wirkdruck in der Anlage direkt zu messen. Der Wirkdruck hat ein quadrati-
sches Verhältnis zum Volumenstrom und bildet somit die Regelgröße der Volumen-
stromregelung. Die Berechnung entspricht dem „Proportionalitätsgesetz", welches für
Kreiselmaschinen allgemein gültig ist.
Die Anpassung an die jeweilige Applikation und die Messung erfolgt über den
Faktor
446. Die Istwerte werden aus den zu parametrierenden
Ind. Volumenstromregelung
Anlagendaten Nenndruck und Volumenstrom nach dem Schlechtpunktverfahren be-
rechnet, wie im Kapitel „Volumenstrom und Druck" beschrieben.
418 und
Die Ausgangsfrequenz wird durch die
Minimale Frequenz Maximale Fre-
419 begrenzt.
quenz
