15.1.1.2

Skalierung

Das analoge Eingangssignal wird auf die frei konfigurierbare Kennlinie abgebildet. Der
maximal zulässige Stellbereich des Antriebs ist entsprechend der gewählten Konfigu-
ration über die Frequenzgrenzen oder Prozentwertgrenzen einstellbar. Bei der Para-
metrierung einer bipolaren Kennlinie sind die eingestellte minimale und maximale
Grenze für beide Drehrichtungen wirksam. Die prozentualen Werte der Kennlinien-
punkte sind auf die gewählten Grenzen bezogen.
Nr.
418 Minimale Frequenz
419 Maximale Frequenz
Die Werkseinstellung ist abhängig von der Einstellung des Parameters
1)
3,50 Hz in den Konfigurationen 1xx, 4xx;
2)
0,00 Hz in den Konfigurationen 2xx, 5xx
Die Regelung verwendet den maximalen Wert der Ausgangsfrequenz, der aus der
Maximalen Frequenz
wird. Die Frequenzgrenzen definieren den Drehzahlbereich des Antriebs und die Pro-
zentwertgrenzen ergänzen entsprechend der konfigurierten Funktionen die Skalierung
der analogen Eingangskennlinie.
Nr.
518 Minimaler Prozentsollwert
519 Maximaler Prozentsollwert
15.1.1.3

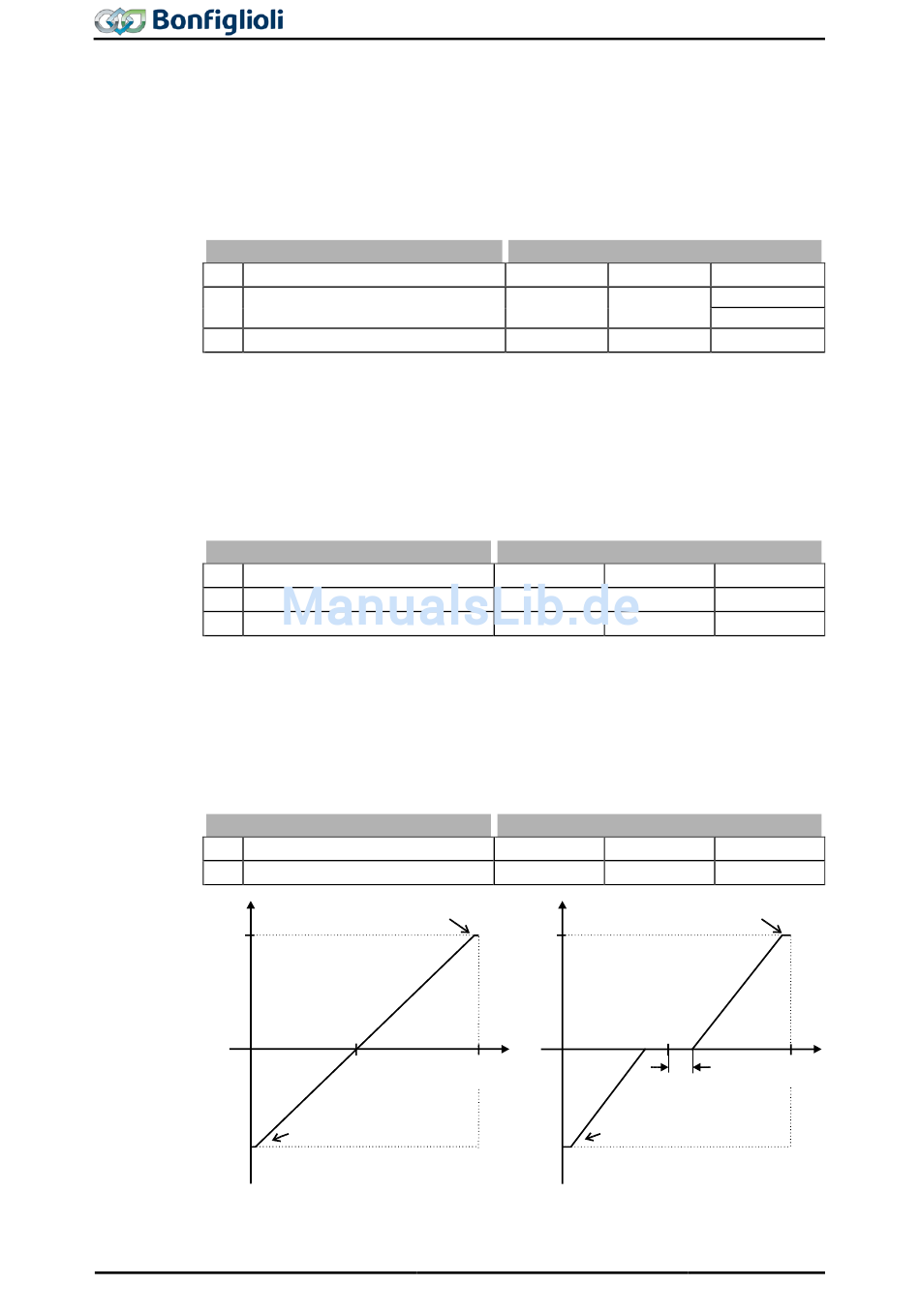

Toleranzband und Hysterese

Die analoge Eingangskennlinie mit Vorzeichenwechsel des Sollwertes kann durch den
Parameter
Toleranzband erweitert den Nulldurchgang der Drehzahl bezogen auf das analoge
Steuersignal. Der prozentuale Parameterwert ist auf das maximale Strom- oder
Spannungssignal bezogen.
Nr.
450 Toleranzband
pos. Maximalwert
0 V
(0 mA)
neg. Maximalwert
174
Parameter
Beschreibung
419 und dem kompensierten Schlupf des Antriebs berechnet
Parameter
Beschreibung
450 der Applikation angepasst werden. Das einstellbare
Toleranzband
Parameter
Beschreibung
(X2/Y2)
+10 V
(+20 mA)
(X1/Y1)
Ohne Toleranzband
Einstellung
Min. Max.
0,00 Hz 999,99 Hz
0,00 Hz 999,99 Hz
Konfiguration
Einstellung
Min. Max.
0,00% 300,00%
0,00% 300,00%
Einstellung
Min. Max.
0,00% 25,00%
pos. Maximalwert
0 V
(0 mA)
Nullpunkt
Toleranzband
(X1/Y1)
neg. Maximalwert
Mit Toleranzband
Betriebsanleitung ACU
Werkseinst.
1)
3,50 Hz
2)
0,00 Hz
50,00 Hz
30:
Werkseinst.
0,00%
100,00%
Werkseinst.
2,00%
(X2/Y2)
+10 V
(+20 mA)
06/13
