6.5.2

ACU 201 (4,0 bis 9,2 kW) und 401 (5,5 bis 15,0 kW)

GEFAHR
Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten sichern.
Die Spannungsfreiheit prüfen.
Erst nach einer Wartezeit von einigen Minuten, bis die Zwischenkreiskondensatoren
entladen sind, darf am Gerät gearbeitet werden.
Die Netz-, Gleichspannungs- und Motorklemmen können auch nach der Freischaltung
des Frequenzumrichters gefährliche Spannungen führen.
Die Netzleitungen an der Klemme X1, die Motorleitungen und den Bremswiderstand
an der Klemme X2 leistungslos anklemmen und leistungslos trennen.

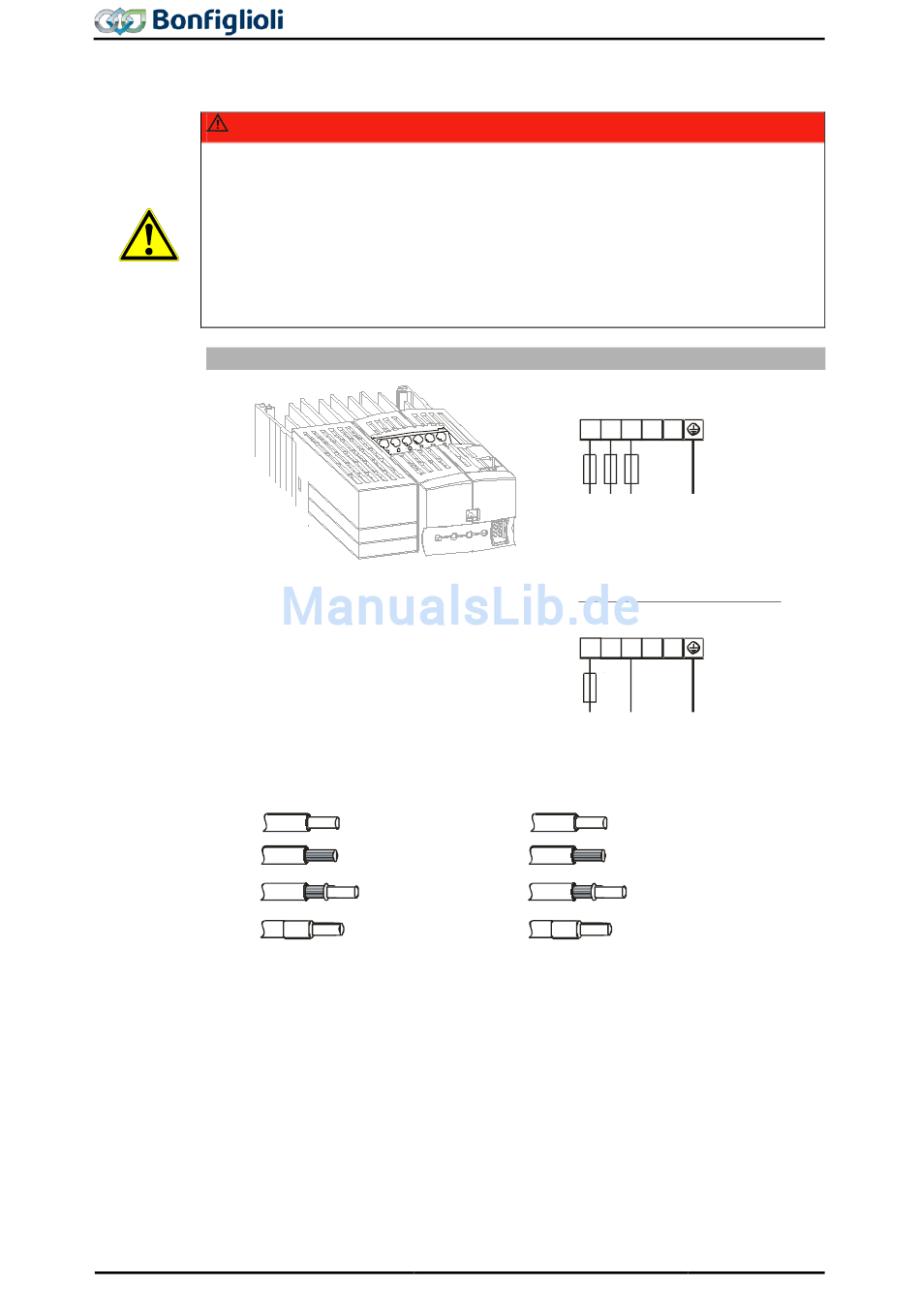

Netzanschluss ACU 201 (4,0 bis 9,2 kW) und 401 (5,5 bis 15,0 kW)
4.0 kW ... 9.2 kW
6qmm / RM7,5
ACU 201-18 (4,0 kW): ein- und dreiphasiger Anschluss möglich
ACU 201-19 (5,5 kW) und größer: dreiphasiger Anschluss möglich
62
X1
11 kW ... 15 kW
16qmm / RM10+15
2
0.2 ... 6 mm
AWG 24 ... 10
2
0.2 ... 6 mm
AWG 24 ... 10
2
0.25 ... 4 mm
AWG 22 ... 12
2
0.25 ... 4 mm
AWG 22 ... 16
Betriebsanleitung ACU
X1
-
+
L1 L2 L3
L1 L2 L3 PE
3ph / 230V AC
3ph / 400V AC
ACTIVE Cube 201-18 (4.0 kW):
X1
-
+
L1 L2 L3
L1 N PE
1ph / 230V AC
2
0.2 ... 16 mm
AWG 24 ... 6
2
0.2 ... 16 mm
AWG 24 ... 6
2
0.25 ... 10 mm
AWG 22 ... 8
2
0.25 ... 10 mm
AWG 22 ... 8
06/13
