18.9

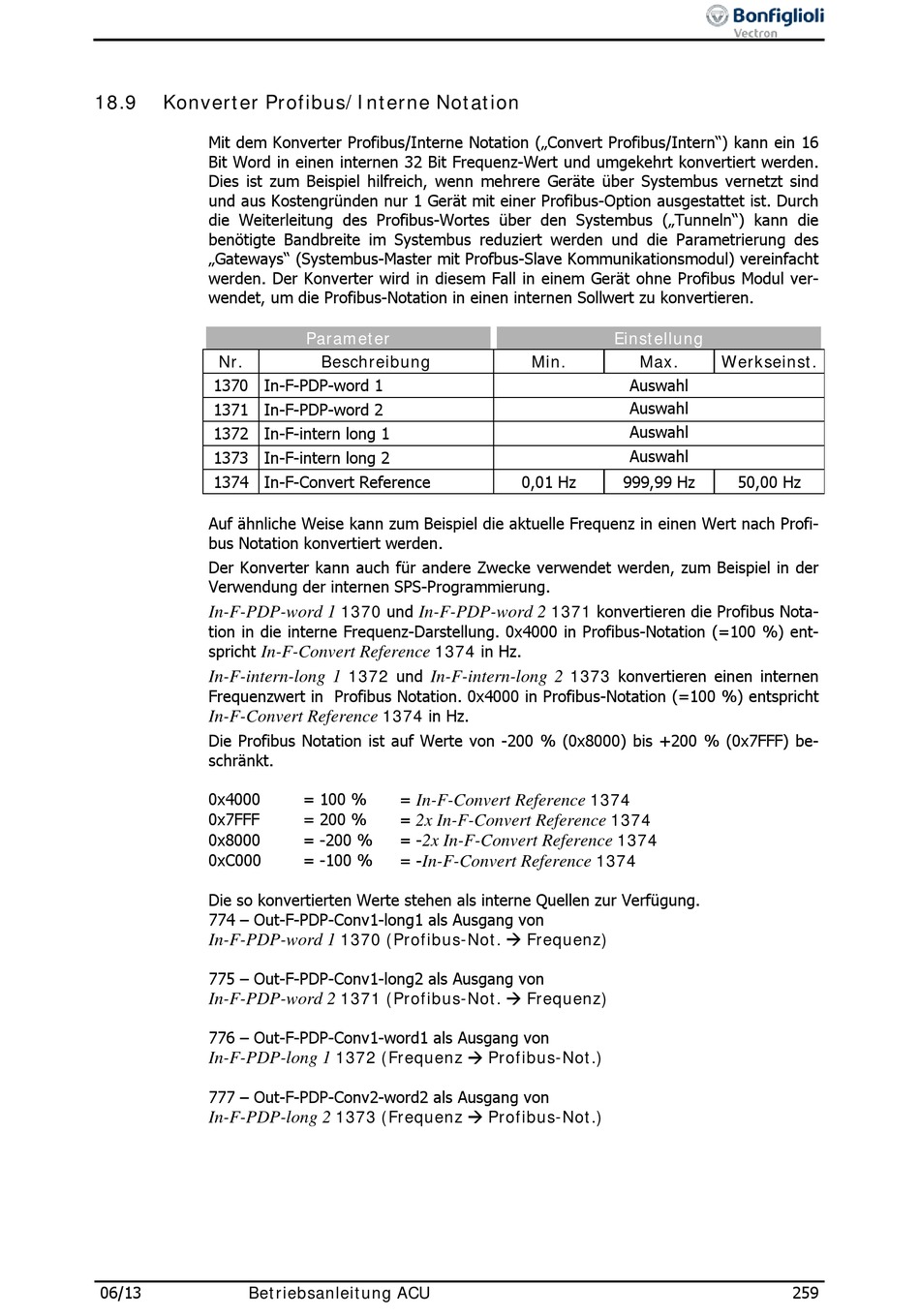

Konverter Profibus/Interne Notation

Mit dem Konverter Profibus/Interne Notation („Convert Profibus/Intern") kann ein 16
Bit Word in einen internen 32 Bit Frequenz-Wert und umgekehrt konvertiert werden.
Dies ist zum Beispiel hilfreich, wenn mehrere Geräte über Systembus vernetzt sind
und aus Kostengründen nur 1 Gerät mit einer Profibus-Option ausgestattet ist. Durch
die Weiterleitung des Profibus-Wortes über den Systembus („Tunneln") kann die
benötigte Bandbreite im Systembus reduziert werden und die Parametrierung des
„Gateways" (Systembus-Master mit Profbus-Slave Kommunikationsmodul) vereinfacht
werden. Der Konverter wird in diesem Fall in einem Gerät ohne Profibus Modul ver-
wendet, um die Profibus-Notation in einen internen Sollwert zu konvertieren.
Nr.
1370 In-F-PDP-word 1
1371 In-F-PDP-word 2
1372 In-F-intern long 1
1373 In-F-intern long 2
1374 In-F-Convert Reference
Auf ähnliche Weise kann zum Beispiel die aktuelle Frequenz in einen Wert nach Profi-
bus Notation konvertiert werden.
Der Konverter kann auch für andere Zwecke verwendet werden, zum Beispiel in der
Verwendung der internen SPS-Programmierung.
In-F-PDP-word 1
tion in die interne Frequenz-Darstellung. 0x4000 in Profibus-Notation (=100 %) ent-
spricht
In-F-Convert Reference
In-F-intern-long 1
Frequenzwert in Profibus Notation. 0x4000 in Profibus-Notation (=100 %) entspricht
In-F-Convert Reference
Die Profibus Notation ist auf Werte von -200 % (0x8000) bis +200 % (0x7FFF) be-
schränkt.
0x4000
0x7FFF
0x8000
0xC000
Die so konvertierten Werte stehen als interne Quellen zur Verfügung.
774 – Out-F-PDP-Conv1-long1 als Ausgang von
In-F-PDP-word 1
775 – Out-F-PDP-Conv1-long2 als Ausgang von
In-F-PDP-word 2
776 – Out-F-PDP-Conv1-word1 als Ausgang von
In-F-PDP-long 1
777 – Out-F-PDP-Conv2-word2 als Ausgang von
In-F-PDP-long 2
Betriebsanleitung ACU
06/13
Parameter
Beschreibung
1370 und
In-F-PDP-word 2
1374 in Hz.
1372 und
In-F-intern-long 2
1374 in Hz.
= 100 % =
In-F-Convert Reference
= 200 % =
2x In-F-Convert Reference
= -200 % = -
2x In-F-Convert Reference
= -100 % = -
In-F-Convert Reference
1370 (Profibus-Not.  Frequenz)
1371 (Profibus-Not.  Frequenz)
1372 (Frequenz  Profibus-Not.)
1373 (Frequenz  Profibus-Not.)
Einstellung
Min. Max.
Auswahl
Auswahl
Auswahl
Auswahl
0,01 Hz 999,99 Hz
1371 konvertieren die Profibus Nota-
1373 konvertieren einen internen
1374
1374
1374
1374
Werkseinst.
50,00 Hz
