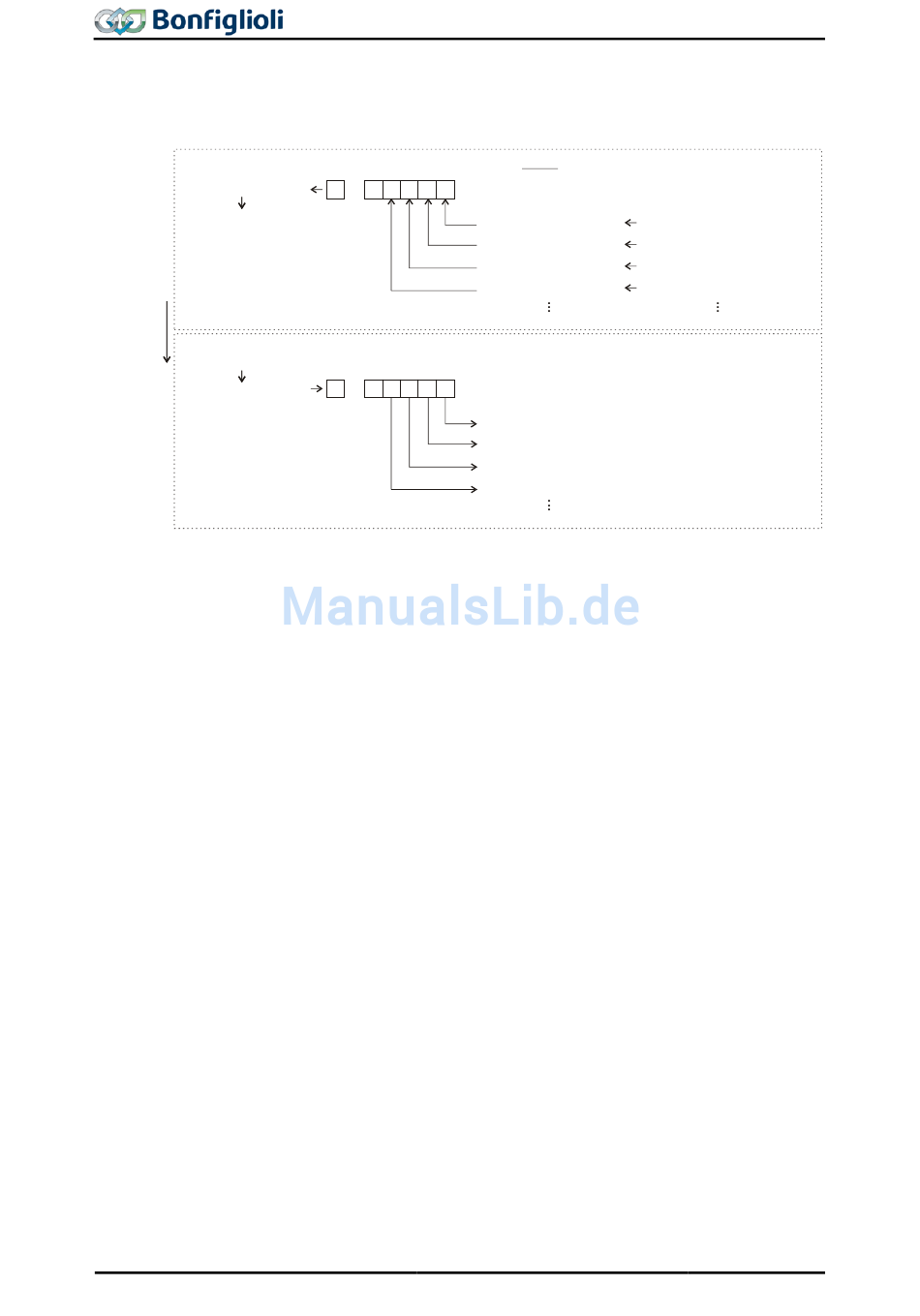

Beispiel: Übertragung eines benutzerdefinierten Statuswortes von einem Slave zu
einem Master über Systembus oder Profibus, Parametrierung des Multiplexers und
Demultiplexers mit der PC-Anwendung VTable in VPlus
927 - Ausgang MUX
Systembus:
TxPDO1 Word1
Sender
Profibus:
PZD3_IN Word
Systembus, Systembus,
Profibus Profibus
Systembus: 704 - RxPDO1 Word1
Profibus: 754 - OUT-PZD3 Word
DeMux Eingang
Empfänger
Einstellungen am Sender:
In VPlus über die Schaltflächenleiste die Anwendung VTable starten.
•
• In VTable dem Parameter
wünschten Signalquellen zum Senden zuweisen. (Eine Einstellung für Index 0
bewirkt die Übernahme dieser Einstellung für alle anderen Indizes.)
• Die Signalquelle „927 - Ausgang MUX" einem TxPDO Prozessdatenparameter des
Systembus oder einem PZDx-IN Prozessdatenparameter des Profibus zuweisen.
Einstellungen am Empfänger:
Dem Parameter
•
des Systembus oder OUT-PZD Signalquellen des Profibus zuweisen.
Die übertragenen Signale sind beim Empfänger als Signalquellen 910 bis 925 verfüg-
bar.
208
Benutzerdefiniertes Statuswort
...
15 4 3 2 1 0
950
1302
...
15 4 3 2 1 0
1253
Mux. Eingaenge
DeMux Eingang
VTable
Multiplexer
Parameter /Index
Signalquellen zuweisen:
1252 160 - Bereitmeldung
/1
Mux Eingaenge
1252 /2
163 - Frequenzsollwert erreicht
Mux Eingaenge
1252
/3 169 - allgemeine Warnung
Mux Eingaenge
1252 /4 162 - Stoermeldung
Mux Eingaenge
weitere
Demultiplexer
Signalquellen
( Bereitmeldung
910 - Ausgang DeMux Bit 0
911 - Ausgang DeMux Bit 1 ( Frequenzsollwert erreicht
912 - Ausgang DeMux Bit 2 ( allgemeine Warnung
(Stoermeldung)
913 - Ausgang DeMux Bit 3
925 - Ausgang DeMux Bit 15
1252 Index 1 bis Index 16 die ge-
1253 die entsprechenden RxPDO Signalquellen
