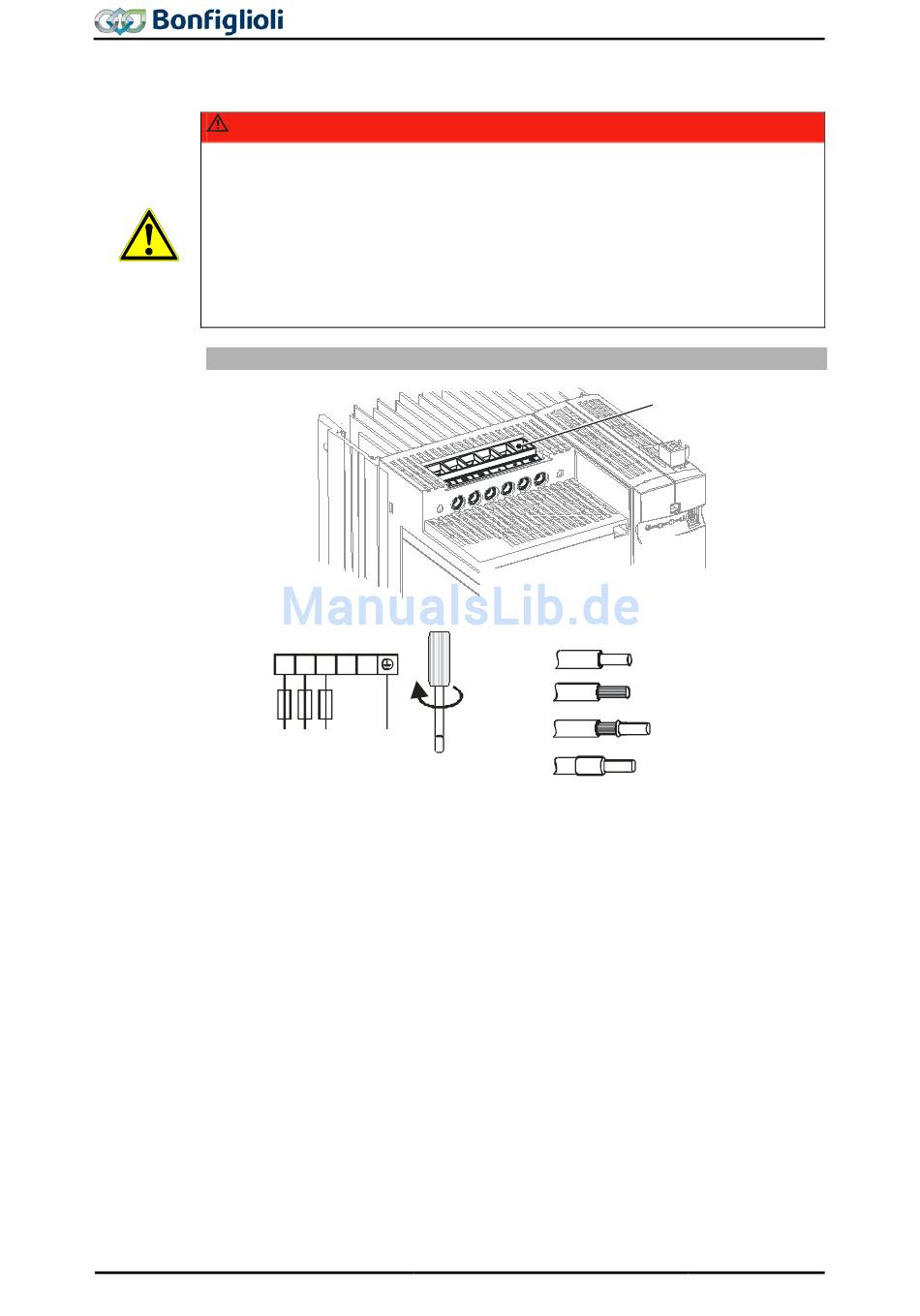

ACU 401 (18,5 bis 30,0 kW)

GEFAHR
Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten sichern.
Die Spannungsfreiheit prüfen.
Erst nach einer Wartezeit von einigen Minuten, bis die Zwischenkreiskondensatoren
entladen sind, darf am Gerät gearbeitet werden.
Die Netz-, Gleichspannungs- und Motorklemmen können auch nach der Freischaltung
des Frequenzumrichters gefährliche Spannungen führen.
Die Netzleitungen an der Klemme X1, die Motorleitungen und den Bremswiderstand
an der Klemme X2 leistungslos anklemmen und leistungslos trennen.
64
Netzanschluss ACU 401 (18,5 bis 30,0 kW)
X1
-
+
L1
L2 L3
L1
L2 L3
PE
3ph / 400V AC
18.5 kW ... 30.0 kW
PHOENIX MKDSP 25/ 6-15,00-F
2.5 Nm
22.1 lb-in
Betriebsanleitung ACU
X1
2
0.5 ... 35 mm
AWG 20 ... 2
2
0.5 ... 25 mm
AWG 20 ... 4
2
1.00 ... 25 mm
AWG 18 ... 4
2
1.5 ... 25 mm
AWG 16 ... 4
06/13
