8 Inbetriebnahme des Frequenzumrichters

8.1

Netzspannung einschalten

Nachdem die Installationsarbeiten abgeschlossen sind, sollten vor dem Einschalten
der Netzspannung nochmals alle Steuer- und Leistungsanschlüsse geprüft werden.
Sind alle elektrischen Anschlüsse korrekt, darauf achten, dass die Freigabe des Fre-
quenzumrichters ausgeschaltet ist (Steuereingänge S1IND/STOA und S7IND/STOB
offen). Nach dem Einschalten der Netzspannung führt der Frequenzumrichter einen
Selbsttest durch und der Relaisausgang (X10) meldet „Störung".
Der Frequenzumrichter schließt nach einigen Sekunden den Selbsttest ab, das Relais
(X10) zieht an und meldet „keine Störung".
Im Auslieferungszustand und nach dem Setzen der Werkseinstellung wird die geführ-
te Inbetriebnahme automatisch aufgerufen. Die Bedieneinheit zeigt den Menüpunkt
„SEtUP" aus dem Menüzweig CTRL an.
8.2

Setup mit der Bedieneinheit

Die geführte Inbetriebnahme des Frequenzumrichters ermittelt alle für die gewünsch-
te Anwendung relevanten Parametereinstellungen. Die Auswahl der verfügbaren Pa-
rameter ist aus bekannten Standardanwendungen der Antriebstechnik abgeleitet.
Dies erleichtert die Auswahl der wichtigen Parameter. Nach erfolgreichem Abschluss
der SETUP-Routine wird der Istwert
Bedieneinheit angezeigt. Der Anwender sollte nachfolgend prüfen, ob weitere Para-
meter für die Anwendung relevant sind.
Die geführte Inbetriebnahme beinhaltet die Funktion zur Parameteridentifikation. Durch
eine Messung werden die Parameter ermittelt und entsprechend eingestellt. Die geführ-
te Inbetriebnahme muss mit kalter Maschine durchgeführt werden, da ein Teil der Ma-
schinendaten von der Betriebstemperatur abhängig ist.
WARNUNG
Für die Steuerung einer Synchronmaschine und die erforderliche Einstellung des Pa-
rameters
Inbetriebnahme nach der Meldung „SEtUP" mit der ESC-Taste abgebrochen werden
und zunächst der Parameter
Betriebsanleitung für das installierte Erweiterungsmodul EM-RES oder EM-ABS-01
vorgehen. Ansonsten sind Personenschäden oder Beschädigungen der Maschine mög-
lich.

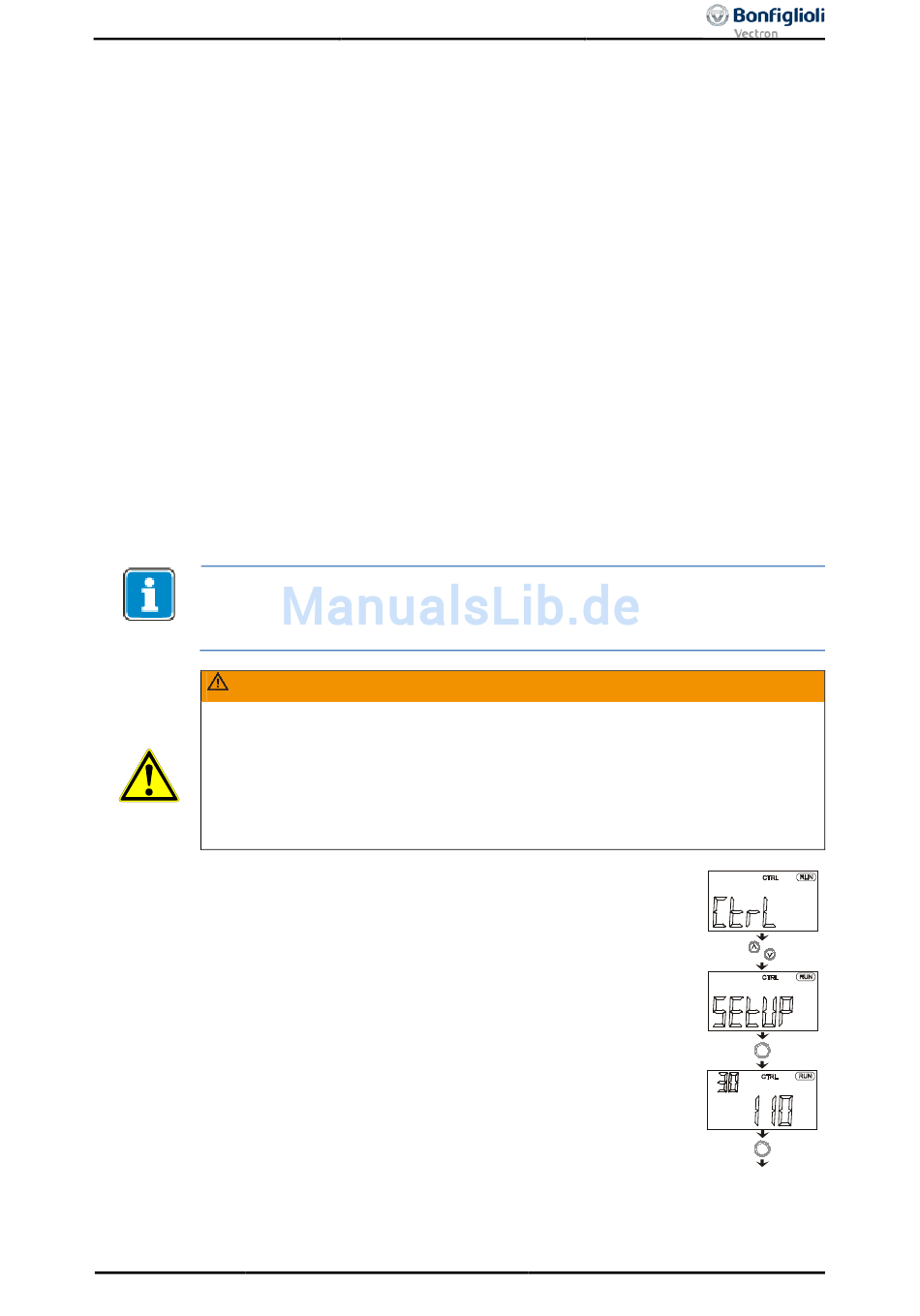

Die geführte Inbetriebnahme erscheint im Auslieferungszustand
automatisch. Im Anschluss an eine erfolgreiche Inbetriebnahme
kann im Hauptmenü das Untermenü CTRL ausgewählt und die
Funktion erneut aufgerufen werden.
Mit der ENT-Taste in das CTRL-Untermenü wechseln.
•
Im CTRL-Untermenü mit den Pfeiltasten den Menüpunkt
•
„SEtUP" auswählen und mit der ENT-Taste bestätigen.
• Mit der ENT-Taste den Parameter
Abhängig von der gewählten
fügung stehenden Konfigurationen automatisch angezeigt.
• Mit den Pfeil-Tasten die Nummer der gewünschten Konfigurati-
on auswählen. (Beschreibung der Konfigurationen im folgenden
Kapitel)
Wurde die Einstellung geändert, wird die Hard- und Softwarefunkti-
onalität konfiguriert. Die Meldung „SEtUP" wird erneut angezeigt.
Diese Meldung mit der ENT-Taste bestätigen, um die Inbetrieb-
nahme fortzusetzen.
Betriebsanleitung ACU
06/13
30 auf „510 - FOR Syn. Drehzahlregelung" muss die geführte
Konfiguration
Offset
Bedienebene
241 aus dem Menüzweig VAL in der
Istfrequenz
382 eingestellt werden. Dazu entsprechend der
30 auswählen.
Konfiguration
28 werden die zur Ver-
ENT
ENT
101
