Netzdrossel
Netzdrosseln reduzieren Netzoberschwingungen und die Blindleistung. Zusätzlich ist
eine Erhöhung der Lebensdauer des Frequenzumrichters möglich. Bei Einsatz einer
Netzdrossel muss berücksichtigt werden, dass diese die maximale Ausgangsspannung
des Frequenzumrichters senken.
Die Netzdrossel muss zwischen Netzanschluss und Eingangsfilter installiert werden.

Eingangsfilter

Eingangsfilter reduzieren leitungsgebundene hochfrequente Funkstörspannungen.
Das Eingangsfilter muss netzseitig vor dem Frequenzumrichter installiert werden.
VORSICHT
Die Frequenzumrichter erfüllen die Anforderungen der Niederspannungsrichtlinie
2006/95/EG und der EMV-Richtlinie 2004/108/EG. Die EMV-Produktnorm DIN EN
61800-3 bezieht sich auf das Antriebssystem. Die Dokumentation gibt Hinweise, wie
die anzuwendenden Normen erfüllt werden können, wenn der Frequenzumrichter
eine Komponente des Antriebssystems ist. Die Konformitätserklärung ist vom Errich-
ter des Antriebssystems zu erbringen.
Betriebsanleitung ACU
06/13

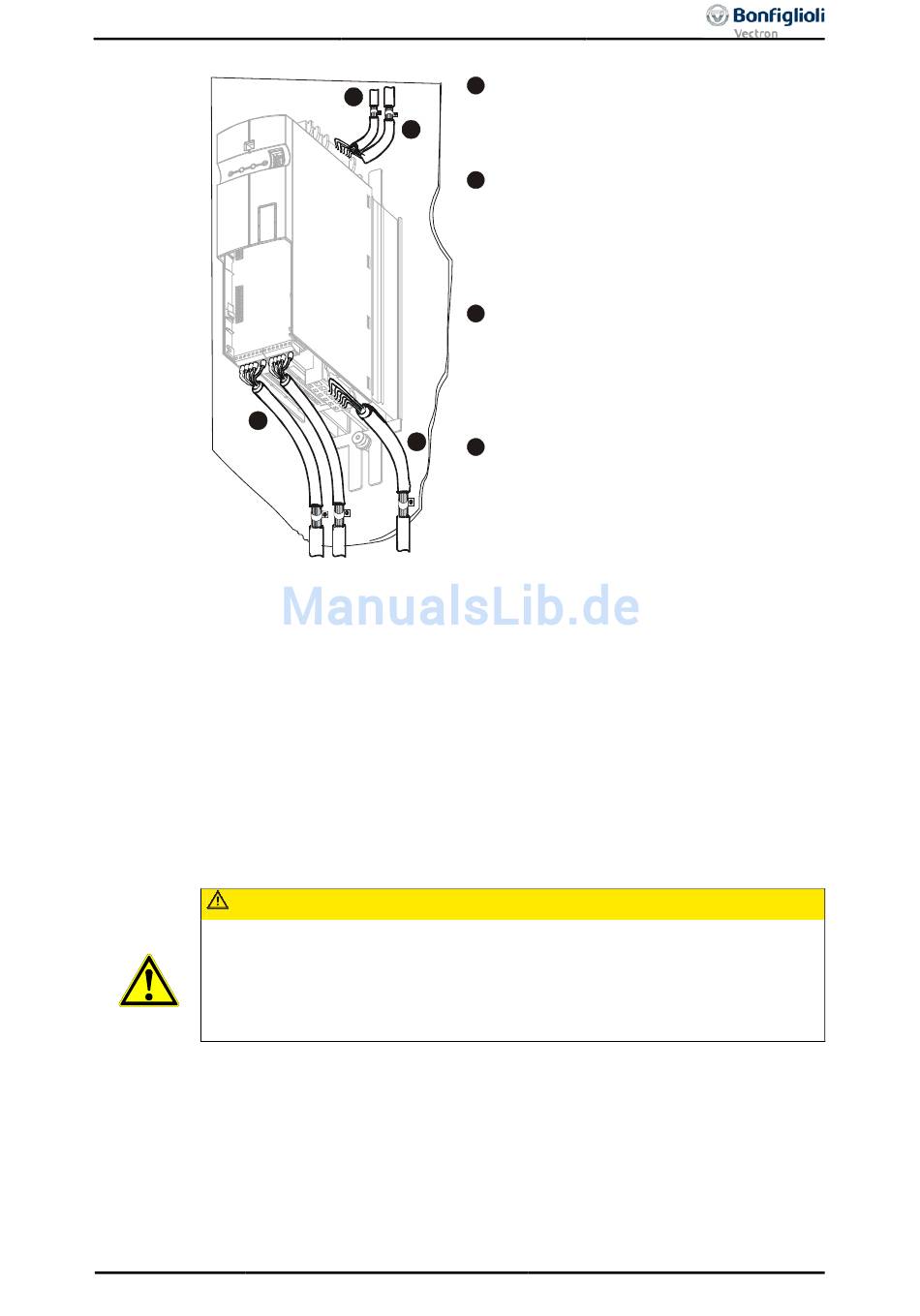

Netzanschluss
A
A
Die Netzzuleitung kann beliebig lang sein, jedoch
getrennt von Steuer-, Daten- und der Motorlei-
B
tung verlegen.
Zwischenkreisanschluss
B
Die Frequenzumrichter mit demselben Netzpoten-
tial oder mit einer gemeinsamen Gleichspan-
nungsquelle verbinden. Leitungslängen >300 mm
schirmen und beidseitig mit der Montageplatte
verbinden.
Steueranschluss
C
Verlegen Sie die Steuer- und Signalleitungen
räumlich getrennt von den Leistungsleitungen.
Analoge
Schirmpotential verbinden. Verlegen Sie Geberlei-
tungen getrennt von Motorleitungen.
D Motor- und Bremswiderstand
D
Die geschirmte Motorleitung am Motor mit einer
metallischen PG-Verschraubung und am Fre-
quenzumrichter durch eine geeignete Schirm-
schelle gut leitend mit Erdpotential verbinden.
Die Signalleitung zur Überwachung der Motor-
temperatur von der Motorleitung getrennt verle-
gen. Den Schirm dieser Leitung beidseitig aufle-
gen. Bei Einsatz eines Bremswiderstandes dessen
Anschlussleitung ebenfalls schirmen und den
Schirm beidseitig auflegen.
Signalleitungen einseitig mit dem
