Inbetriebnahme

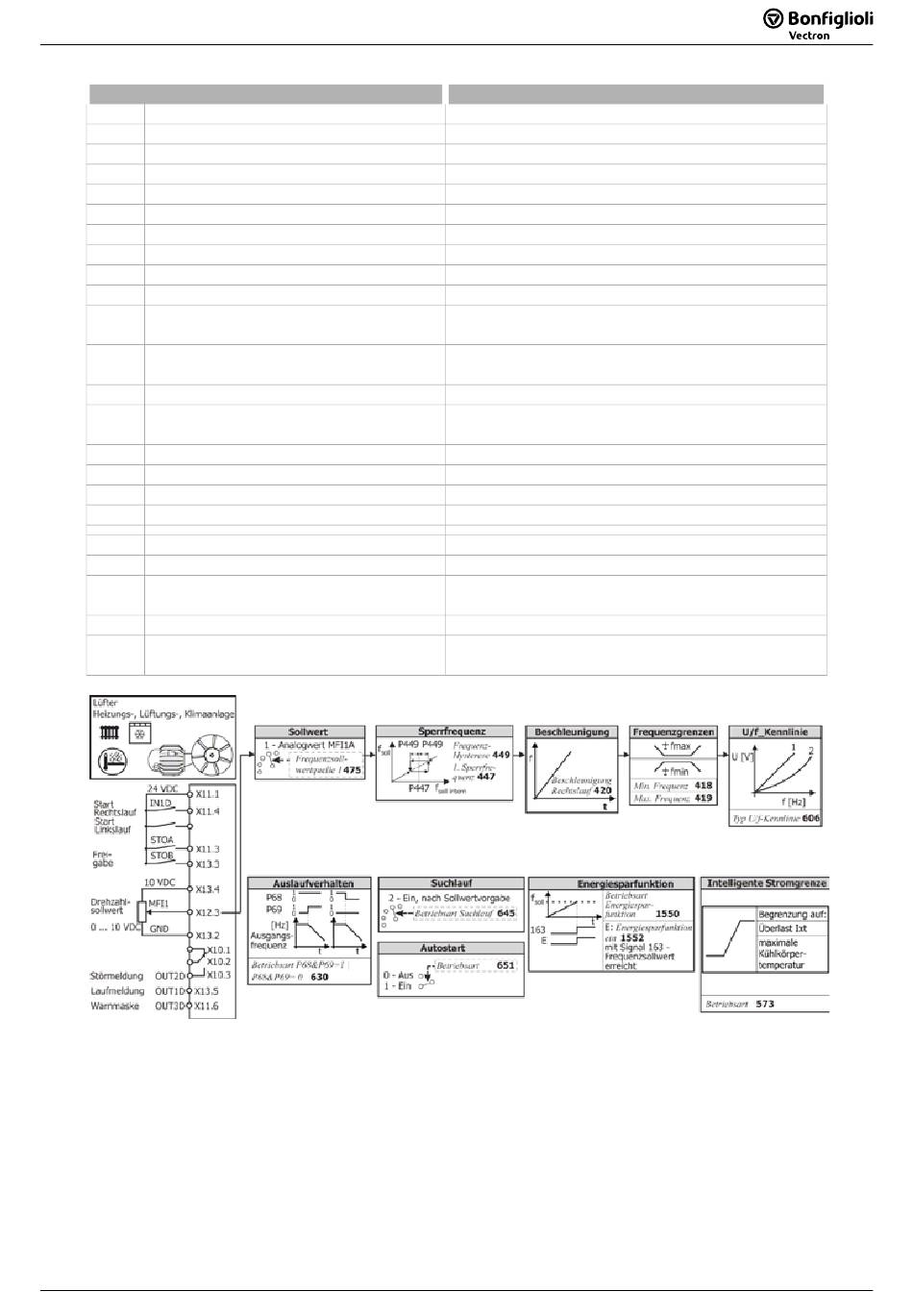

Lüfter für Heizungs-, Lüftungs-, Klimaanlage
6.7.4
30 Konfiguration
418 Minimale Frequenz
419 Maximale Frequenz
420 Beschleunigung (Rechtslauf)
421 Verzögerung (Rechtslauf)
447 1. Sperrfrequenz
449 Frequenz-Hysterese
475 Frequenzsollwertquelle 1
492 Frequenzsollwertquelle 2
493 Betriebsart (Frequenzsollwertquelle)
Betriebsart Klemme X11.6 (digitaler
558
Ein-/Ausgang)
573 Betriebsart (Intelligente Stromgrenzen)
606 Typ U/f-Kennlinie
Betriebsart (P68&P69=1 |P68&P69=0)
630
(Auslaufverhalten)
645 Betriebsart Suchlauf
651 Betriebsart (Autostart)
1550 Betriebsart Energiesparfunktion
1552 Energiesparfunktion ein
68 Start-rechts
69 Start-links
Betriebsart OUT1D (X13.5) (Digitalaus-
531
gang)
532 Betriebsart OUT2D (X10/Relais)
Betriebsart OUT3D (X11.6) (Digitaler
533
Ein-/Ausgang)
Anwendungen
Anwendungen
Parameter Empfohlene Einstellung
110 ASM: geberlose Regelung (U/f-Kennlinie)
10 Hz
50 Hz
10 Hz/s
-0,01 Hz
0 Hz
0 Hz
1 - Analogwert MFI1A
0 - Null
1 - (+/- Sollwert)
1 - Ausgang OUT3D
11 - Ixt + Tc (Begrenzung auf Überlast und maxi-
male Kühlkörpertemperatur)
2 - Quadratisch
0 - (Freier Auslauf | Freier Auslauf)
2 - Ein, nach Sollwertvorgabe
1 - Ein
Automatisch
163 - Frequenzsollwert erreicht
71 - IN1D
7 - Aus
2 - Laufmeldung
103 - Invertierte Störmeldung
25 - Warnmaske
89
