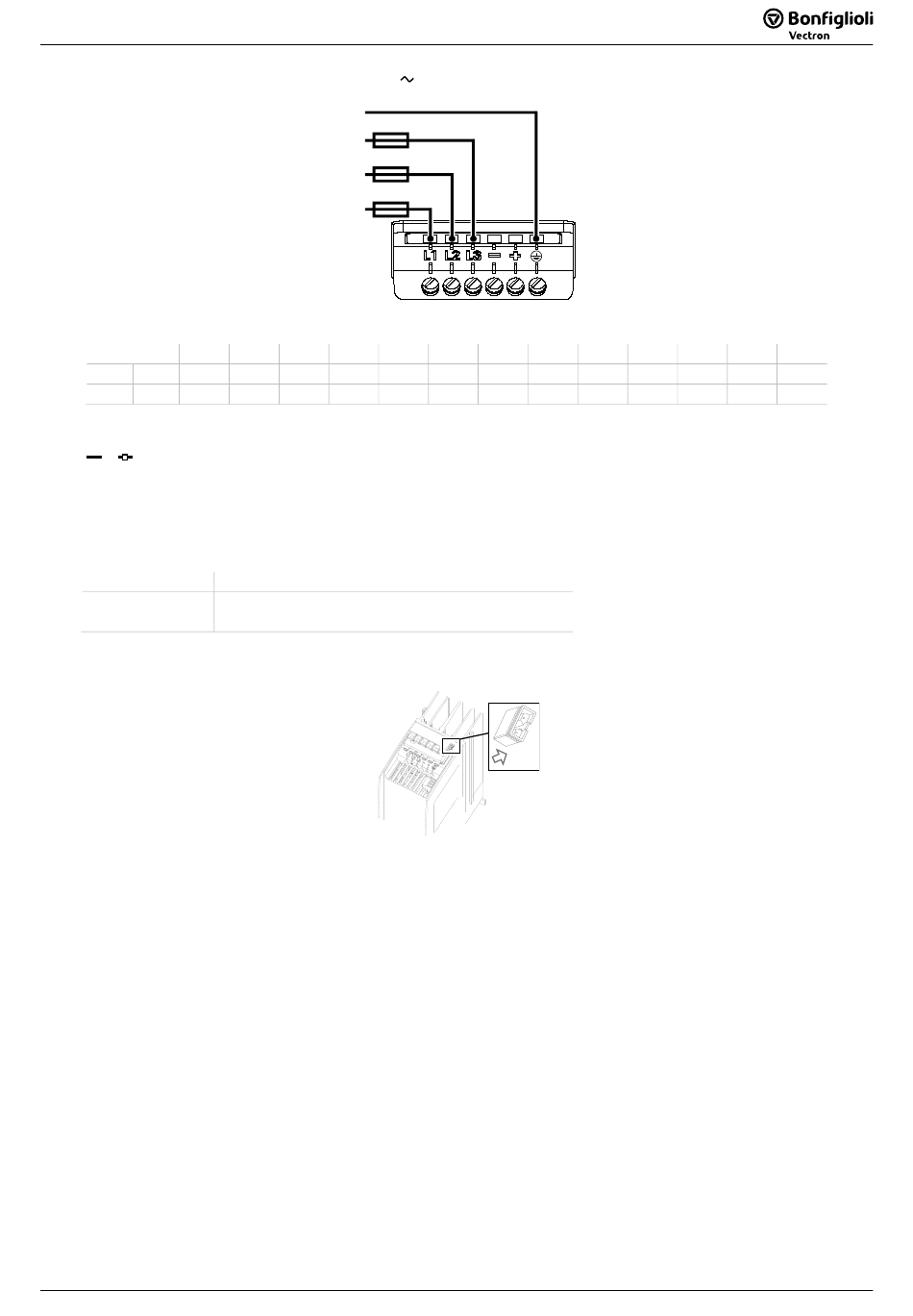

Elektrische Installation
Netzsicherungen F1
Agile
402 02
P kW 0,25
F1 A 6
: Nur für Anschlüsse am Gleichspannungszwischenkreis.
Die Hinweise zu den Leitungsquerschnitten im Kapitel 5.4 „Dimensionierung der Leitungsquerschnitte"
beachten.
Netzklemmen:
Anschluss am IT-Netz
Für den Anschluss an einem IT-Netz die Steckbrücke herausziehen.
Hinweis
Das Entfernen der Steckbrücke verringert die Störfestigkeit und erhöht die Störaussendung. Die Stör-
festigkeit kann durch externe Filter erhöht werden.
Zur Erreichung der Konformität mit EMV kann ein zusätzlicher Aufwand erforderlich sein. Die EMV-
Hinweise beachten.
Netzanschluss
Netzanschluss
3
PE
F1
L3
F1
L2
F1
L1
X1
03 05 07
0,37 0,55 0,75
6 6 6
Leitungsquerschnitte mm
0,2 ... 4 (flexible Leitung mit Hülse)
0,2 ... 6 (starre Leitung)
400 V
09 11 13 15
1,1 1,5 2,2 3,0
6 6 10 10
2
27
18 19 21 22
4,0 5,5 7,5 9,2
10 16 25 25
