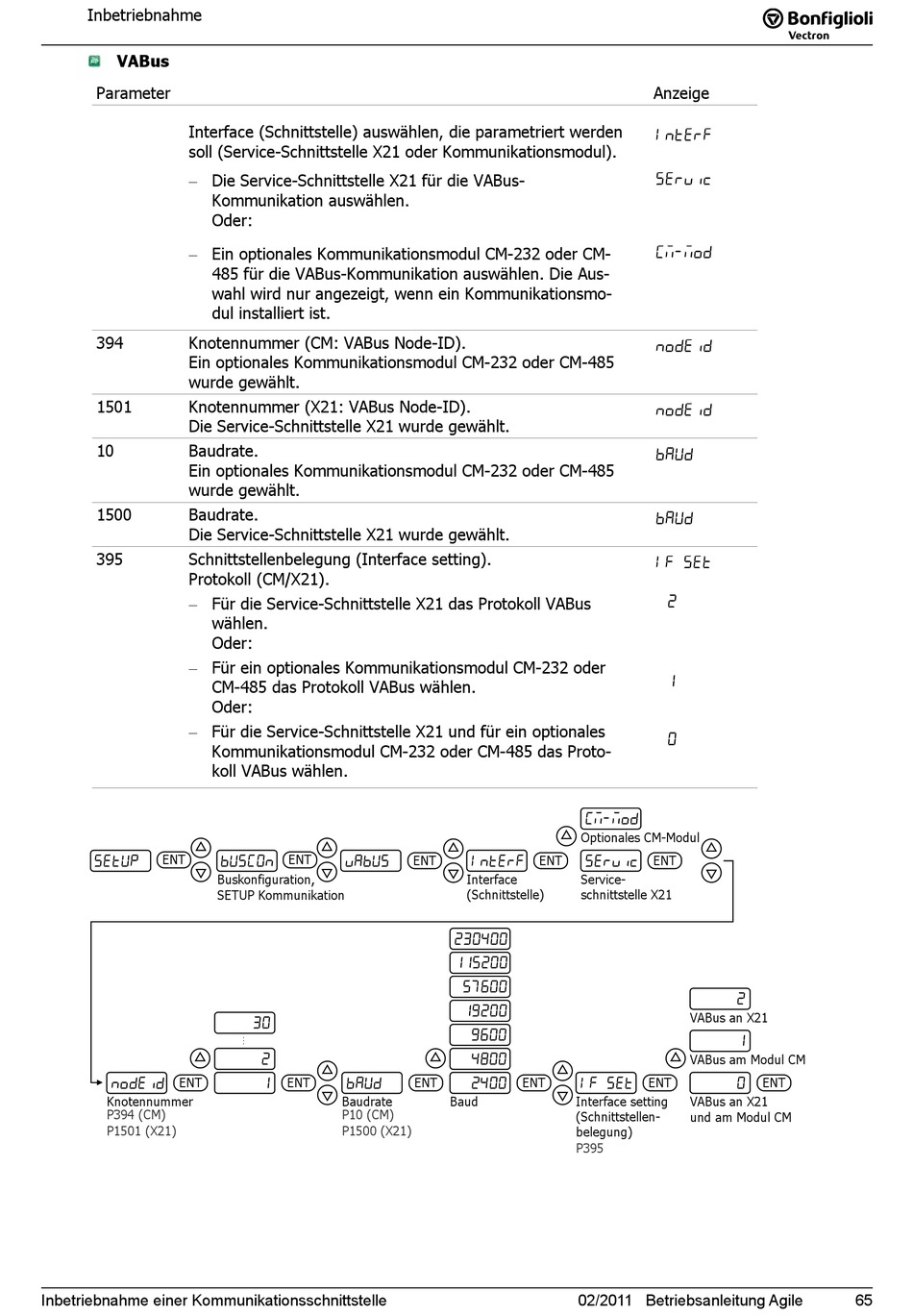

BONFIGLIOLI Vectron Agile series Betriebsanleitung Seite 65

Inbetriebnahme
VABus
Parameter
Interface (Schnittstelle) auswählen, die parametriert werden
soll (Service-Schnittstelle X21 oder Kommunikationsmodul).
− Die Service-Schnittstelle X21 für die VABus-
Kommunikation auswählen.
Oder:
− Ein optionales Kommunikationsmodul CM-232 oder CM-
485 für die VABus-Kommunikation auswählen. Die Aus-
wahl wird nur angezeigt, wenn ein Kommunikationsmo-
dul installiert ist.
394 Knotennummer (CM: VABus Node-ID).
Ein optionales Kommunikationsmodul CM-232 oder CM-485
wurde gewählt.
1501 Knotennummer (X21: VABus Node-ID).
Die Service-Schnittstelle X21 wurde gewählt.
10 Baudrate.
Ein optionales Kommunikationsmodul CM-232 oder CM-485
wurde gewählt.
1500 Baudrate.
Die Service-Schnittstelle X21 wurde gewählt.
395 Schnittstellenbelegung (Interface setting).
Protokoll (CM/X21).
− Für die Service-Schnittstelle X21 das Protokoll VABus
wählen.
Oder:
− Für ein optionales Kommunikationsmodul CM-232 oder
CM-485 das Protokoll VABus wählen.
Oder:
− Für die Service-Schnittstelle X21 und für ein optionales
Kommunikationsmodul CM-232 oder CM-485 das Proto-
koll VABus wählen.
 ENT

ENT
Knotennummer
P394 (CM)
P1501 (X21)
Inbetriebnahme einer
Inbetriebnahme einer Kommunikationsschnittstelle
Kommunikationsschnittstelle
 ENT 
Buskonfiguration,
SETUP Kommunikation

. .
.

 
ENT
Baudrate
P10 (CM)
P1500 (X21)
Optionales CM-Modul

ENT ENT
Interface Service-
(Schnittstelle) schnittstelle X21






  
ENT ENT
Baud Interface setting
(Schnittstellen-
belegung)
P395
