Parameterbeschreibungen
7.2.3.1

Erdschluss- und Kurzschlusstest (Test 1)

Warnung!
Ein Synchronmotor kann sich beim Durchführen des Tests kurz bewegen. Es muss geprüft
werden, ob eine Gefährdung von Personen oder Sachschaden entstehen kann, und gege-
benenfalls muss der Zugang zu Gefahrenbereichen abgesperrt werden.
Wenn ein Synchronmotor angeschlossen ist: Der Test darf bei drehendem Synchronmotor nicht
durchgeführt werden.
Test 1 prüft, ob in der Last (Motor) oder im Umrichter ein Erdschluss oder ein Schluss gegen Zwi-
schenkreispotential vorliegt. Dieser Test kann mit oder ohne Last durchgeführt werden.
Bei diesem Test werden alle sechs IGBTs (Transistoren) jeweils einzeln kurz eingeschaltet. Dabei darf,
auch bei angeschlossener Last, kein Strom fließen.
P
N

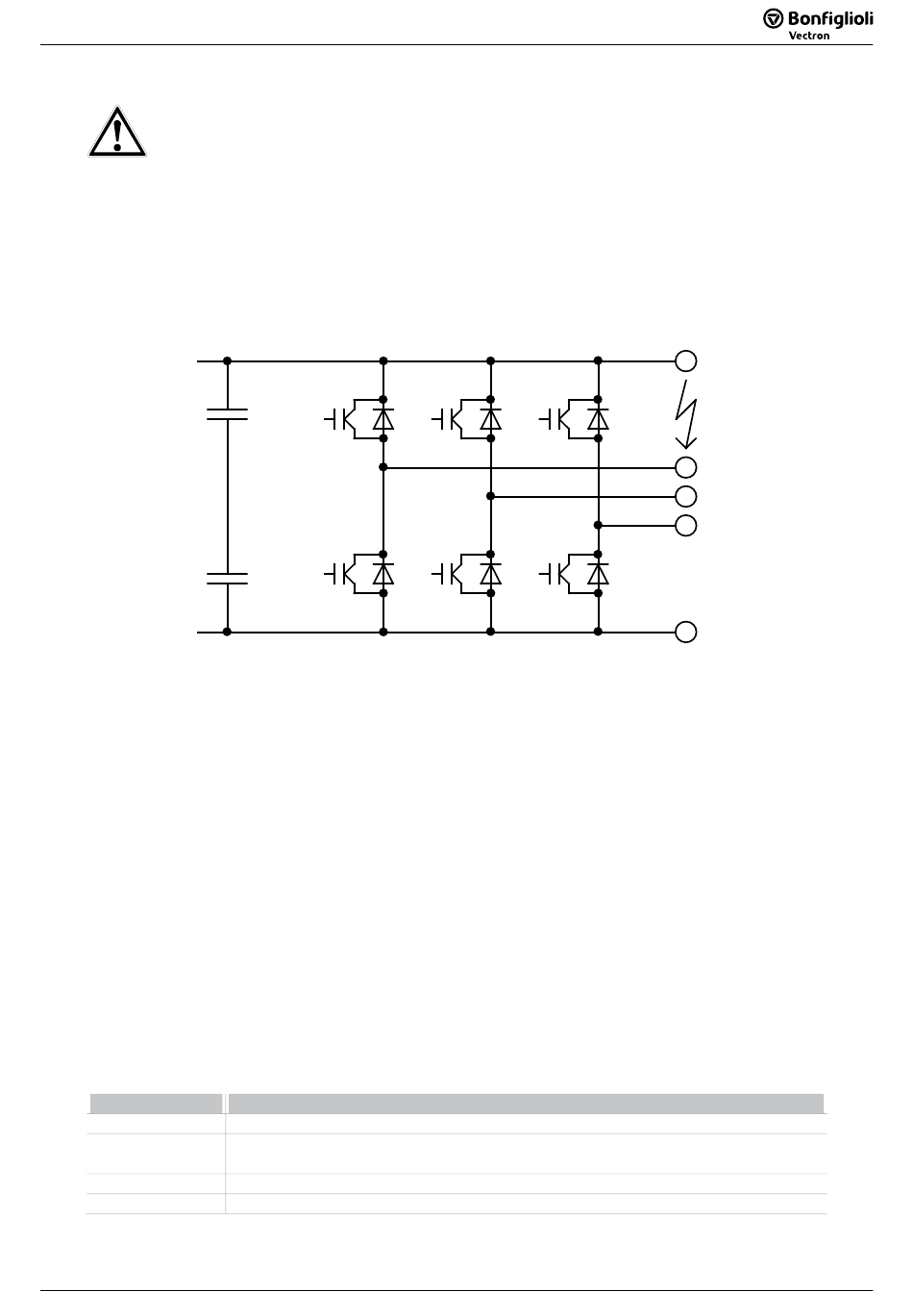

Liegt beispielsweise ein Schluss zwischen dem positiven Zwischenkreispotential (P bzw. +) und dem
Strang U vor (siehe Bild), würde der Test mit dem Fehler „T0104 Erd-/P-U Schluss" abgebrochen.
Dieser Schluss kann ein „harter" Kurzschluss oder ein „weicher" Schluss, also ein relativ hochohmiger
Schluss, sein. Als weicher Erdschluss wird ein Schluss gemeldet, der nicht zu einer Hardware-
Überstromabschaltung führt aber zu einem Strom, der größer ist als 10% des Bemessungsstromschei-
telwertes.
Wird bei einem Test mit angeschlossener Last ein Fehler gemeldet, so sollte der Test ohne ange-
schlossene Last wiederholt werden, um festzustellen, ob es sich um einen Fehler im Gerät oder in der
Last handelt.
Wird ein Fehler nur bei angeschlossener Last gemeldet, so handelt es sich um einen Erdschluss in der
Last oder – wenn die Zwischenkreisklemmen belegt sind – ggf. um einen Schluss zwischen einem
Laststrang und einem Zwischenkreispotential.
Wird ein Fehler auch bei nicht belegten Lastklemmen gemeldet, handelt es sich um einen Schluss im
Gerät oder um einen defekten IGBT. Liegt ein defekter IGBT oder ein Schluss im Gerät vor, so wird
der Fehler bei angeschlossener Last in mehreren Strängen gemeldet, da der Strom auch über die Last
fließen kann. In diesem Fall dürfen nur die Meldungen, welche ohne angeschlossene Last erzeugt
werden, berücksichtigt werden.
Ein nicht schaltender IGBT oder eine nicht funktionierende Stromerfassung werden von diesem Test
nicht erkannt (aber von Test 2) oder führen dazu, dass vorhandene Fehler, die dieser Test normaler-
weise erkennt, nicht erkannt werden können.
Meldung
T0001
T0002
T0003
T0010
Maschinendaten
Maschinendaten
Stopp. Test vom Benutzer abgebrochen.
Permanenter Fehler. Es steht ein nicht quittierbarer Fehler an. Kein (weiterer)
Test möglich.
Signale an den Freigabeeingängen STOA und STOB fehlen. Keine Freigabe.
Zu Beginn des Tests floss ein nicht zulässiger Strom.
Bedeutung
