Der werkseitig eingestellte Parameter
erweitert das parametrierte Toleranzband zur Hysterese.
Beispielsweise wird von positiven Eingangssignalen kommend, die Ausgangsgröße so lange auf dem
positiven Minimalwert gehalten, bis das Eingangssignal kleiner wird als der Wert für das Toleranzband
in negative Richtung. Erst dann wird auf der eingestellten Kennlinie weiter verfahren.
7.6.2.1.3
Überwachung des analogen Eingangssignals

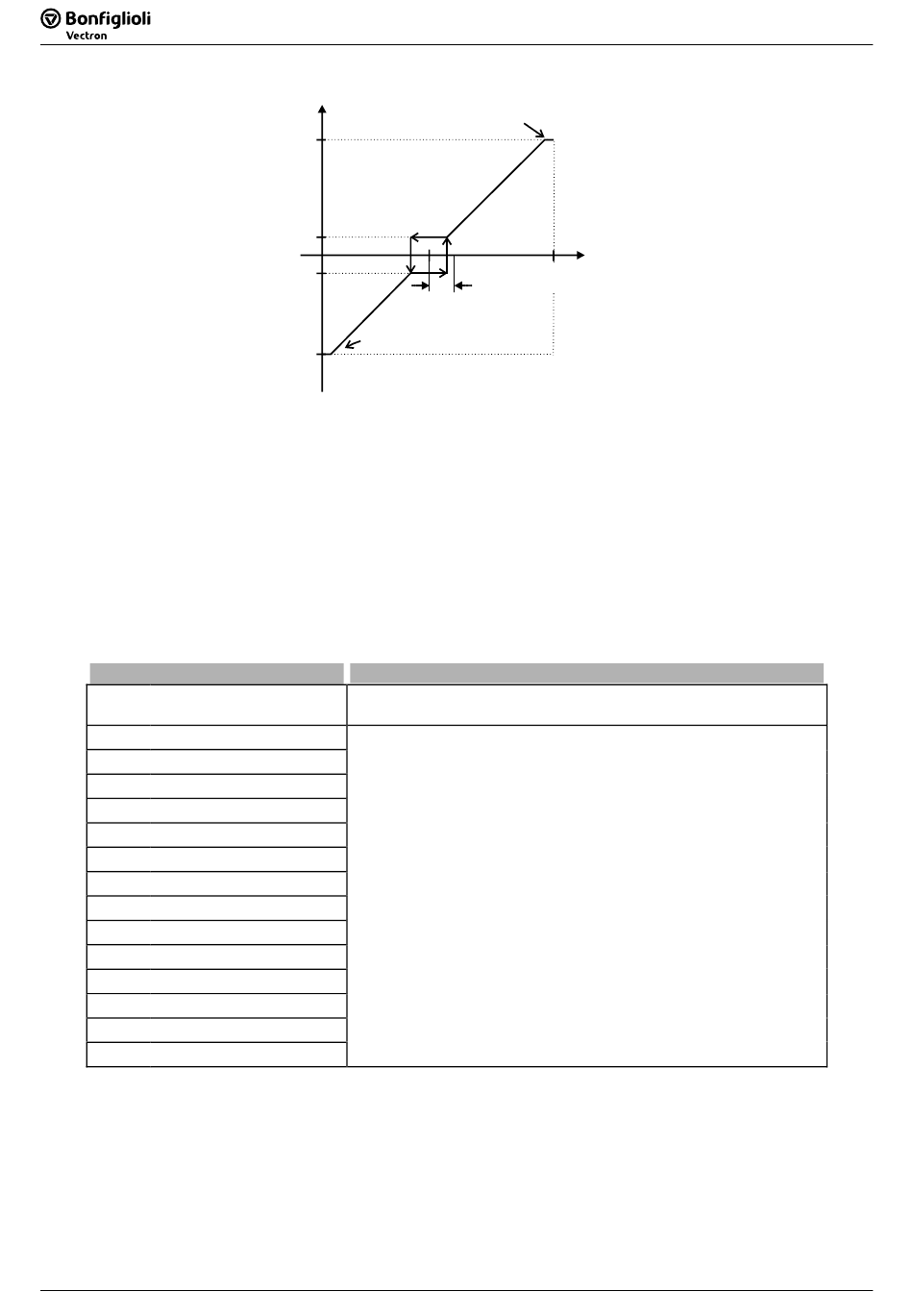

561 Filterzeitkonstante
Die Zeitkonstante des Filters für den Analogsollwert ist über den Parameter
einstellbar. Die Zeitkonstante gibt an, über welche Zeit das Eingangssignal mittels eines Tiefpasses
gemittelt wird, um z. B. Störeinflüsse auszuschalten.
Der Einstellbereich umfasst in 15 Schritten einen Wertebereich zwischen 0 ms und 5000 ms.
Filterzeitkonstante
0 - Zeitkonstante 0 ms
2 - Zeitkonstante 2 ms
4 - Zeitkonstante 4 ms
8 - Zeitkonstante 8 ms
16 - Zeitkonstante 16 ms
32 - Zeitkonstante 32 ms
64 - Zeitkonstante 64 ms
128 - Zeitkonstante 128 ms
256 - Zeitkonstante 256 ms
512 - Zeitkonstante 512 ms
1000 - Zeitkonstante 1000 ms
2000 - Zeitkonstante 2000 ms
3000 - Zeitkonstante 3000 ms
4000 - Zeitkonstante 4000 ms
5000 - Zeitkonstante 5000 ms
Betriebsanleitung
170
Betriebsanleitung Agile 02/2011
Minimale Frequenz
pos. Maximalwert
pos. Minimalwert
neg. Minimalwert
(X1/Y1)
neg. Maximalwert
Toleranzband mit eingestellter Minimalfrequenz
561
Filter deaktiviert – Der Analogsollwert wird ungefiltert durchge-
leitet.
Filter aktiviert – Mittelung des Eingangssignals über den einges-
tellten Wert der Filterzeitkonstanten.
Agile
02/2011
418 oder
(X2/Y2)
+10 V
(+20 mA)
Nullpunkt
Toleranzband
Funktion
170
Parameterbeschreibungen
Minimaler Prozentsollwert
Filterzeitkonstante
Steuereingänge und Ausgänge
Steuereingänge und Ausgänge
518
561
