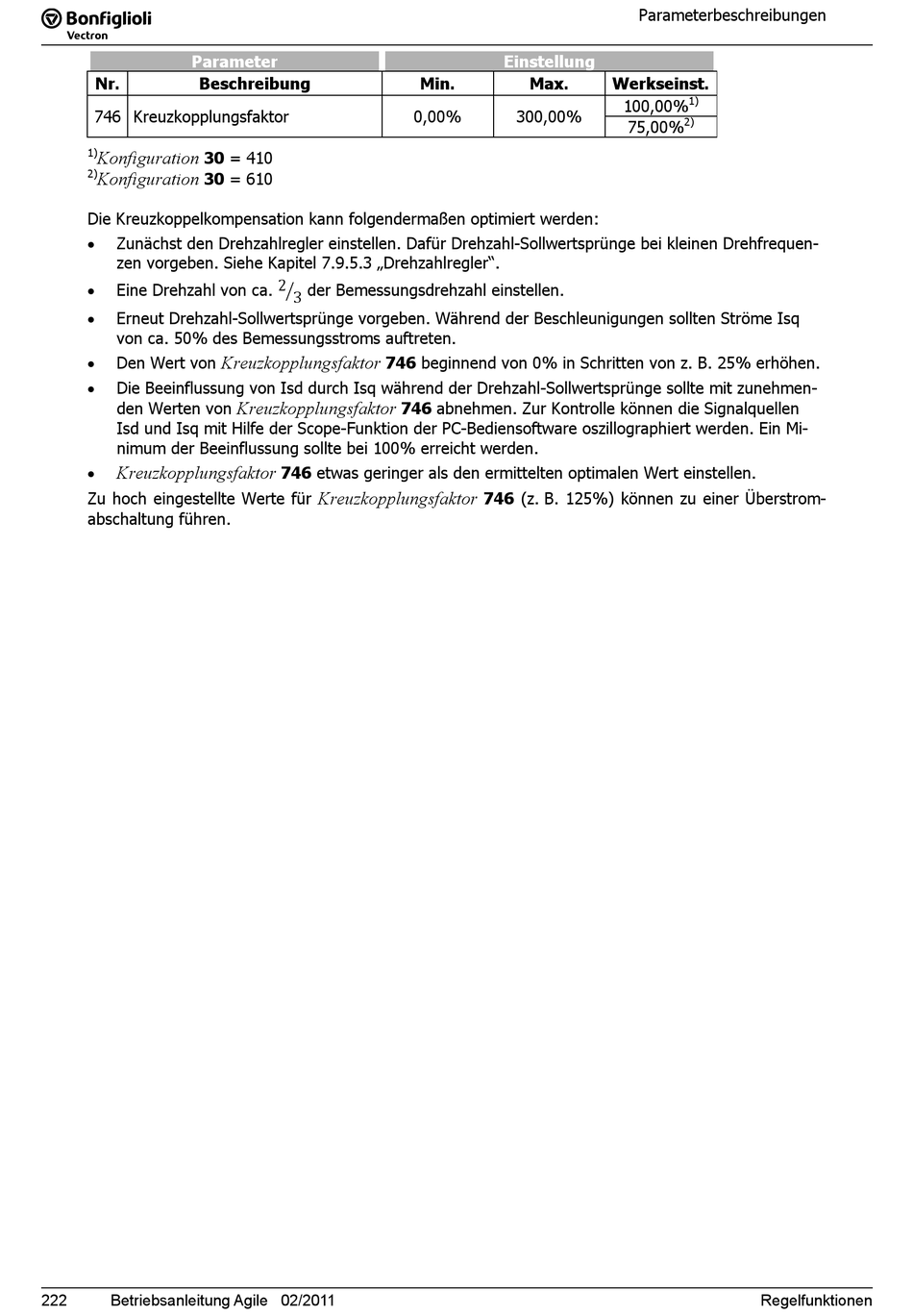

Beschreibung - BONFIGLIOLI Vectron Agile series Betriebsanleitung

Parameter
Nr.

Beschreibung

746 Kreuzkopplungsfaktor
1) Konfiguration
30 = 410
Konfiguration
2)
30 = 610
Die Kreuzkoppelkompensation kann folgendermaßen optimiert werden:
•
Zunächst den Drehzahlregler einstellen. Dafür Drehzahl-Sollwertsprünge bei kleinen Drehfrequen-
Eine Drehzahl von ca. 2 3 � der Bemessungsdrehzahl einstellen.
zen vorgeben. Siehe Kapitel 7.9.5.3 „Drehzahlregler".
•
• Erneut Drehzahl-Sollwertsprünge vorgeben. Während der Beschleunigungen sollten Ströme Isq
von ca. 50% des Bemessungsstroms auftreten.
• Den Wert von
• Die Beeinflussung von Isd durch Isq während der Drehzahl-Sollwertsprünge sollte mit zunehmen-
den Werten von
Isd und Isq mit Hilfe der Scope-Funktion der PC-Bediensoftware oszillographiert werden. Ein Mi-
nimum der Beeinflussung sollte bei 100% erreicht werden.
Kreuzkopplungsfaktor
•
Zu hoch eingestellte Werte für
abschaltung führen.
222 Betriebsanleitung Agile 02/2011
Betriebsanleitung
Kreuzkopplungsfaktor
746 beginnend von 0% in Schritten von z. B. 25% erhöhen.
Kreuzkopplungsfaktor
746 etwas geringer als den ermittelten optimalen Wert einstellen.
Kreuzkopplungsfaktor
Agile
02/2011
Einstellung
Min. Max.
0,00% 300,00%
746 abnehmen. Zur Kontrolle können die Signalquellen
746 (z. B. 125%) können zu einer Überstrom-
222
Parameterbeschreibungen
Werkseinst.
1)
100,00%
2)
75,00%
Regelfunktionen
Regelfunktionen
