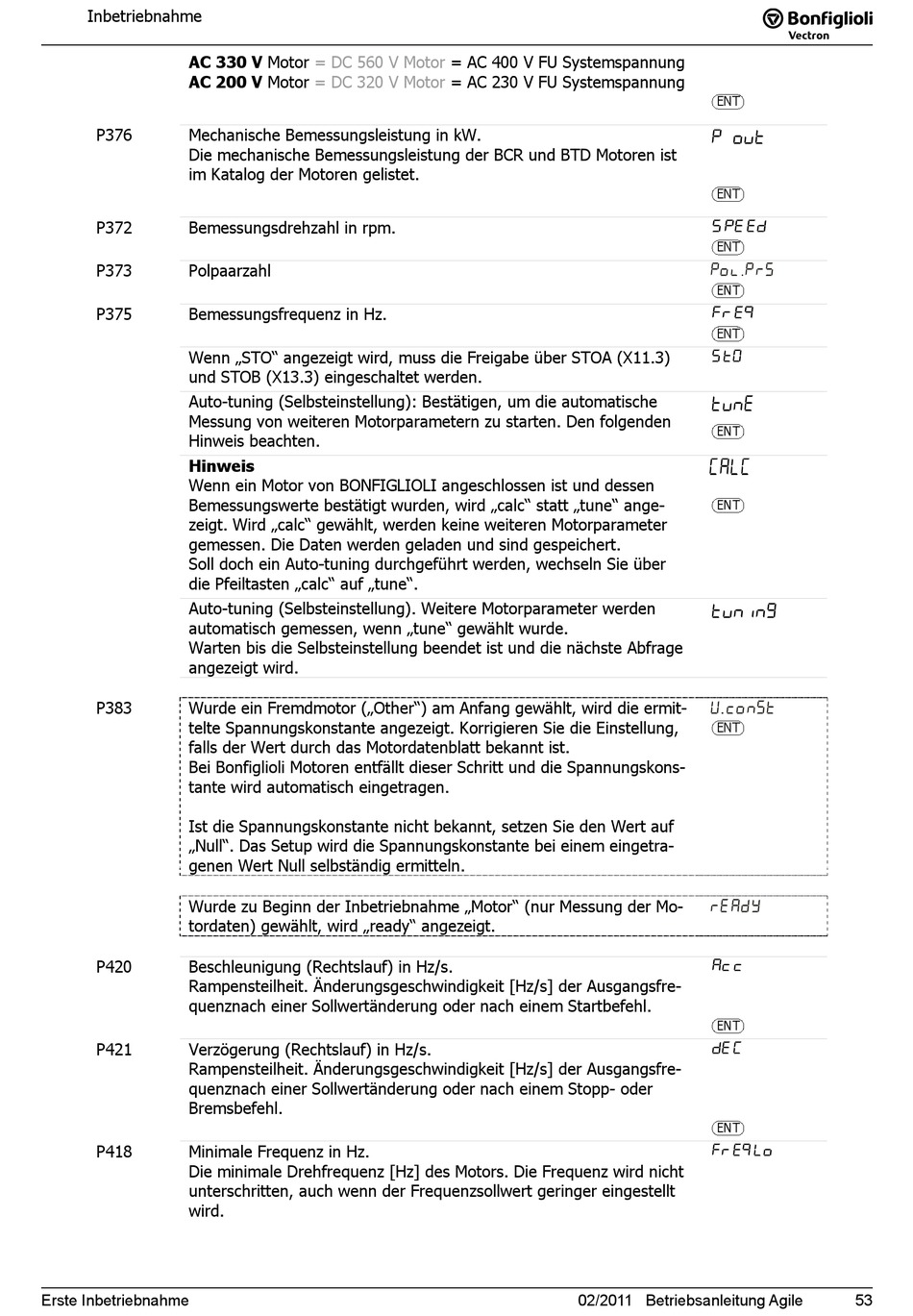

BONFIGLIOLI Vectron Agile series Betriebsanleitung Seite 53

Inbetriebnahme
AC 330 V Motor
AC 200 V Motor
P376 Mechanische Bemessungsleistung in kW.
Die mechanische Bemessungsleistung der BCR und BTD Motoren ist
im Katalog der Motoren gelistet.
P372 Bemessungsdrehzahl in rpm.
P373 Polpaarzahl
P375 Bemessungsfrequenz in Hz.
Wenn „STO" angezeigt wird, muss die Freigabe über STOA (X11.3)
und STOB (X13.3) eingeschaltet werden.
Auto-tuning (Selbsteinstellung): Bestätigen, um die automatische
Messung von weiteren Motorparametern zu starten. Den folgenden
Hinweis beachten.
Hinweis
Wenn ein Motor von BONFIGLIOLI angeschlossen ist und dessen
Bemessungswerte bestätigt wurden, wird „calc" statt „tune" ange-
zeigt. Wird „calc" gewählt, werden keine weiteren Motorparameter
gemessen. Die Daten werden geladen und sind gespeichert.
Soll doch ein Auto-tuning durchgeführt werden, wechseln Sie über
die Pfeiltasten „calc" auf „tune".
Auto-tuning (Selbsteinstellung). Weitere Motorparameter werden
automatisch gemessen, wenn „tune" gewählt wurde.
Warten bis die Selbsteinstellung beendet ist und die nächste Abfrage
angezeigt wird.
P383 Wurde ein Fremdmotor („Other") am Anfang gewählt, wird die ermit-
telte Spannungskonstante angezeigt. Korrigieren Sie die Einstellung,
falls der Wert durch das Motordatenblatt bekannt ist.
Bei Bonfiglioli Motoren entfällt dieser Schritt und die Spannungskons-
tante wird automatisch eingetragen.
Ist die Spannungskonstante nicht bekannt, setzen Sie den Wert auf
„Null". Das Setup wird die Spannungskonstante bei einem eingetra-
genen Wert Null selbständig ermitteln.
Wurde zu Beginn der Inbetriebnahme „Motor" (nur Messung der Mo-
tordaten) gewählt, wird „ready" angezeigt.
P420 Beschleunigung (Rechtslauf) in Hz/s.
Rampensteilheit. Änderungsgeschwindigkeit [Hz/s] der Ausgangsfre-
quenznach einer Sollwertänderung oder nach einem Startbefehl.
P421 Verzögerung (Rechtslauf) in Hz/s.
Rampensteilheit. Änderungsgeschwindigkeit [Hz/s] der Ausgangsfre-
quenznach einer Sollwertänderung oder nach einem Stopp- oder
Bremsbefehl.
P418 Minimale Frequenz in Hz.
Die minimale Drehfrequenz [Hz] des Motors. Die Frequenz wird nicht
unterschritten, auch wenn der Frequenzsollwert geringer eingestellt
wird.
Erste Inbetriebnahme
Erste Inbetriebnahme
= DC 560 V Motor = AC 400 V FU Systemspannung
= DC 320 V Motor = AC 230 V FU Systemspannung
53
ENT
 
ENT

ENT
.
 
ENT

ENT


ENT

ENT

.
 
ENT


ENT

ENT

