Bremswiderstand

5.6.5
BONFIGLIOLI empfiehlt, einen Bremswiderstand zu installieren, wenn die Rückspeisung von generato-
rischer Energie erwartet wird. Überspannungsabschaltungen können dadurch vermieden werden.
Gefahr!
Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten sichern.
Die Spannungsfreiheit prüfen.
Erst nach einer Wartezeit von einigen Minuten, bis die Zwischenkreiskondensatoren entla-
den sind, darf am Gerät gearbeitet werden.
Die Netz-, Gleichspannungs- und Motorklemmen können auch nach der Freischaltung des
Frequenzumrichters gefährliche Spannungen führen.
Warnung!
Die Oberfläche des Bremswiderstands kann während des Betriebs eine hohe Temperatur
erreichen und nach dem Betrieb für eine längere Zeit beibehalten. Den Bremswiderstand
nicht berühren, wenn der Frequenzumrichter in Betrieb oder betriebsbereit ist. Das Nicht-
beachten kann Hautverbrennungen zur Folge haben. Eine Sicherheitseinrichtung zum
Schutz gegen Berühren installieren oder ein Warnschild anbringen.
Den Bremswiderstand nicht in der Nähe von entflammbaren oder wärmeempfindlichen Ma-
terialien installieren.
Den Bremswiderstand nicht abdecken.
Vorsicht!
Bonfiglioli Vectron empfiehlt einen Temperaturschalter zu verwenden. Die von Bonfiglioli
Vectron angebotenen Bremswiderstände sind ab der Widerstandsgröße 4 (92 Ohm, 696 W
kontinuierliche Leistung) standardmäßig mit Temperaturschalter ausgestattet. In Wider-
standsgröße 2 und 3 (300 Ohm, 213 W und 136 Ohm, 471 W) sind diese optional. Der
Temperaturschalter löst bei Überlastung des Bremswiderstandes die Trennung des Fre-
quenzumrichters vom Netz.
Die Verwendung von Bremswiderständen ohne Temperaturschalter kann zu kritischen Zu-
ständen führen.
Möglichst kurze Leitungen verwenden.
Hinweis
BONFIGLIOLI bietet geeignete Bremswiderstände an.
Siehe Kapitel 12.3 „Bremswiderstand".
Zur Berechnung eines Bremswiderstands siehe Kapitel 7.10.4.1 „Dimensionierung des Bremswider-
standes".
30 Betriebsanleitung Agile 02/2011
Betriebsanleitung

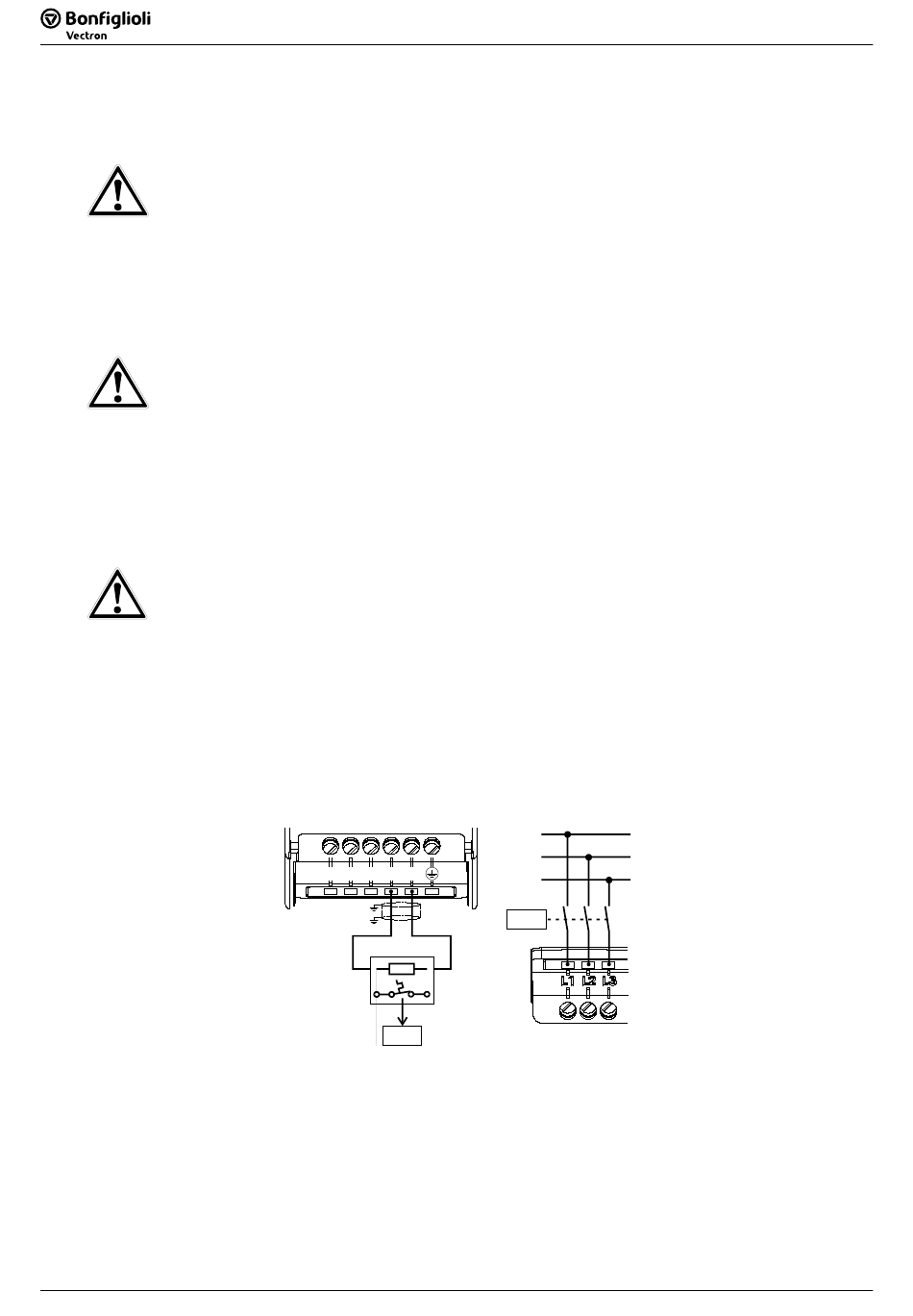

X2
U V W
Rb1 Rb2
Agile
02/2011
L1
L2
L3
K1
K1
30
Elektrische Installation
Motoranschluss
Motoranschluss
