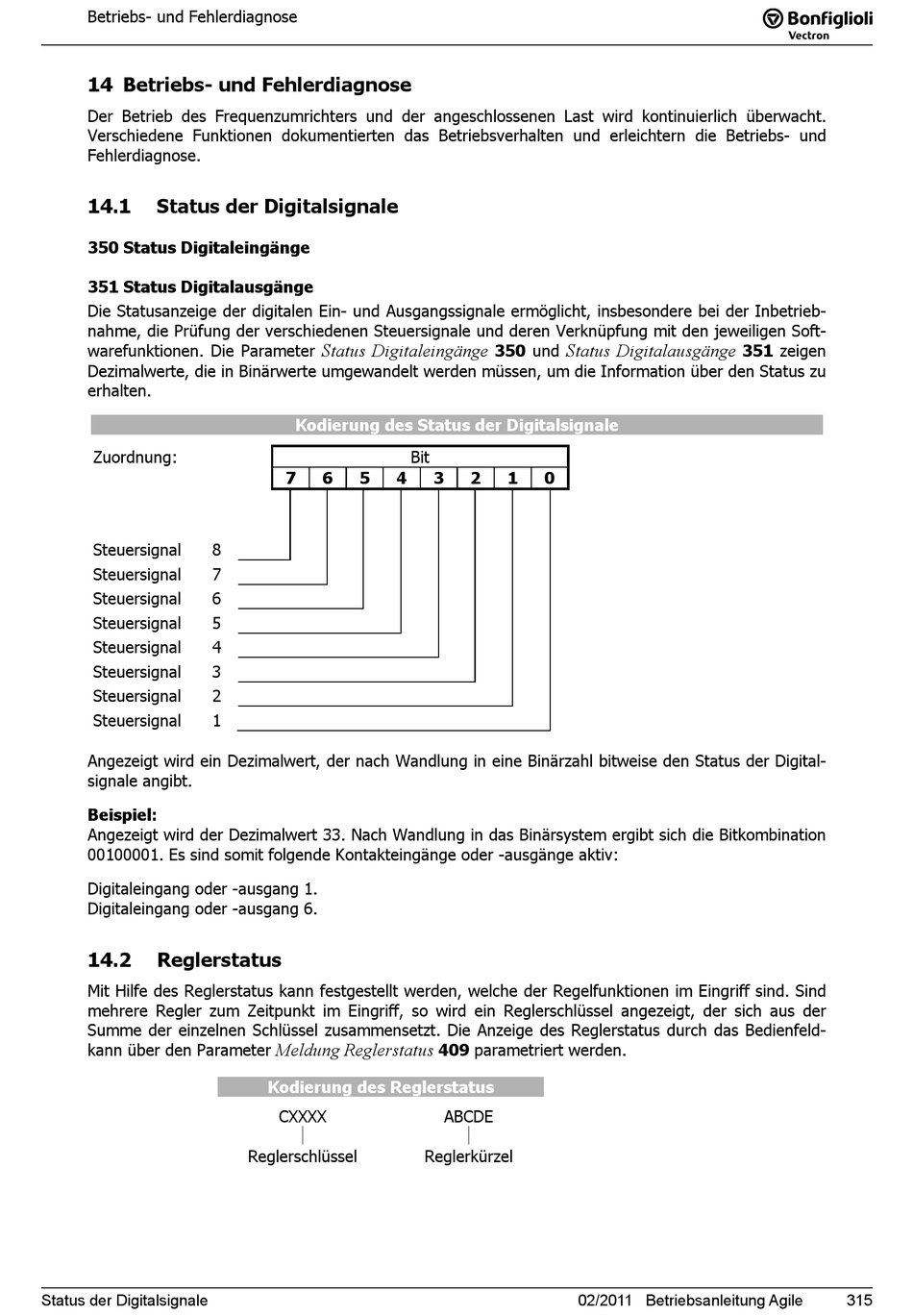

Betriebs- und Fehlerdiagnose
14 Betriebs- und Fehlerdiagnose
Der Betrieb des Frequenzumrichters und der angeschlossenen Last wird kontinuierlich überwacht.
Verschiedene Funktionen dokumentierten das Betriebsverhalten und erleichtern die Betriebs- und
Fehlerdiagnose.
14.1
Status der Digitalsignale
350 Status Digitaleingänge
351 Status Digitalausgänge
Die Statusanzeige der digitalen Ein- und Ausgangssignale ermöglicht, insbesondere bei der Inbetrieb-
nahme, die Prüfung der verschiedenen Steuersignale und deren Verknüpfung mit den jeweiligen Soft-
warefunktionen. Die Parameter
Dezimalwerte, die in Binärwerte umgewandelt werden müssen, um die Information über den Status zu
erhalten.
Zuordnung:
Steuersignal
8
Steuersignal
7
Steuersignal
6
Steuersignal
5
Steuersignal
4
Steuersignal
3
Steuersignal
2
Steuersignal
1
Angezeigt wird ein Dezimalwert, der nach Wandlung in eine Binärzahl bitweise den Status der Digital-
signale angibt.
Beispiel:
Angezeigt wird der Dezimalwert 33. Nach Wandlung in das Binärsystem ergibt sich die Bitkombination
00100001. Es sind somit folgende Kontakteingänge oder -ausgänge aktiv:
Digitaleingang oder -ausgang 1.
Digitaleingang oder -ausgang 6.
14.2
Reglerstatus
Mit Hilfe des Reglerstatus kann festgestellt werden, welche der Regelfunktionen im Eingriff sind. Sind
mehrere Regler zum Zeitpunkt im Eingriff, so wird ein Reglerschlüssel angezeigt, der sich aus der
Summe der einzelnen Schlüssel zusammensetzt. Die Anzeige des Reglerstatus durch das Bedienfeld-
kann über den Parameter
Status der Digitalsignale
Status der Digitalsignale
Status Digitaleingänge
Kodierung des Status der Digitalsignale
Bit
7
6
5
4
Meldung Reglerstatus
Kodierung des Reglerstatus
CXXXX
Reglerschlüssel
Status Digitalausgänge
350 und
3
2
1
0
409 parametriert werden.
ABCDE
Reglerkürzel
315
