Technologiemodul TM Count 2x24V
(6ES7550-1AA00-0AB0)
SIMATIC
S7-1500/ET 200MP
Technologiemodul TM Count 2x24V
(6ES7550-1AA00-0AB0)
Gerätehandbuch
06/2013
A5E31870370-AA
___________________
Vorwort
___________________
Wegweiser Dokumentation
___________________
Produktübersicht
___________________
Anschließen
___________________
Projektieren/Adressraum
___________________
Alarme/Diagnosemeldungen
___________________
Technische Daten
___________________
Maßbild
___________________
Parameterdatensätze
1
2
3
4
5
6
A
B

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC S7-1500

Inhaltszusammenfassung für Siemens SIMATIC S7-1500

  • Seite 1 ___________________ Technologiemodul TM Count 2x24V Vorwort (6ES7550-1AA00-0AB0) ___________________ Wegweiser Dokumentation ___________________ Produktübersicht SIMATIC ___________________ Anschließen S7-1500/ET 200MP ___________________ Technologiemodul TM Count 2x24V Projektieren/Adressraum (6ES7550-1AA00-0AB0) ___________________ Alarme/Diagnosemeldungen Gerätehandbuch ___________________ Technische Daten ___________________ Maßbild ___________________ Parameterdatensätze 06/2013 A5E31870370-AA...

  • Seite 2: Qualifiziertes Personal

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Vorwort

    Informationen, welche den Aufbau und die Inbetriebnahme der S7-1500 oder der ET 200MP generell betreffen, finden Sie im Systemhandbuch S7-1500 bzw. ET 200MP. Die Zähl- und Messfunktionen des Technologiemoduls TM Count 2x24V sind im Funktionshandbuch Zählen, Messen und Positionserfassung (http://support.automation.siemens.com/WW/view/de/59709820) ausführlich beschrieben. Konventionen Beachten Sie die folgendermaßen gekennzeichneten Hinweise: Hinweis Ein Hinweis enthält wichtige Informationen zum in der Dokumentation beschriebenen...
  • Seite 4 Vorwort Hinweis zur IT-Security Siemens bietet Automatisierungs- und Antriebsprodukte mit Industrial Security-Funktionen an, die den sicheren Betrieb der Anlage oder Maschine unterstützen. Sie sind ein wichtiger Baustein für ein ganzheitliches Industrial Security-Konzept. Die Produkte werden unter diesem Gesichtspunkt ständig weiterentwickelt. Es wird empfohlen sich regelmäßig über Aktualisierungen und Updates unserer Produkte zu informieren.
  • Seite 5 Vorwort Copyright-Vermerk der eingesetzten Open Source Software In der Firmware des beschriebenen Produkts wird Open Source Software eingesetzt. Die Open Source Software wird unentgeltlich überlassen. Wir haften für das beschriebene Produkt einschließlich der darin enthaltenen Open Source Software entsprechend den für das Produkt gültigen Bestimmungen.
  • Seite 6 Vorwort Technologiemodul TM Count 2x24V (6ES7550-1AA00-0AB0) Gerätehandbuch, 06/2013, A5E31870370-AA...

  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................3 Wegweiser Dokumentation ........................9 Produktübersicht ............................11 Eigenschaften ..........................11 Funktionen ........................... 14 2.2.1 Zählen ............................14 2.2.2 Messen ............................16 2.2.3 Positionserfassung für Motion Control ..................17 2.2.4 Weitere Funktionen ........................17 Anschließen ............................. 19 Anschlussbelegung ........................
  • Seite 8 Inhaltsverzeichnis Technologiemodul TM Count 2x24V (6ES7550-1AA00-0AB0) Gerätehandbuch, 06/2013, A5E31870370-AA...

  • Seite 9: Wegweiser Dokumentation

    Tabelle 1- 1 Dokumentation für das Technologiemodul TM Count 2x24V Thema Dokumentation Wichtigste Inhalte Beschreibung Systemhandbuch Einsatzplanung  des Systems Automatisierungssystem S7-1500 Montage  (http://support.automation.siemens.com/WW/view/de Anschließen  /59191792) In Betrieb nehmen Systemhandbuch  Dezentrales Peripheriegerät ET 200MP (http://support.automation.siemens.com/WW/view/de /59193214) Steuerungen Funktionshandbuch Grundlagen ...
  • Seite 10 Wegweiser Dokumentation SIMATIC Handbücher Im Internet (http://www.siemens.com/automation/service&support) finden Sie alle aktuellen Handbücher zu SIMATIC Produkten zum kostenlosen Download. Technologiemodul TM Count 2x24V (6ES7550-1AA00-0AB0) Gerätehandbuch, 06/2013, A5E31870370-AA...

  • Seite 11: Produktübersicht

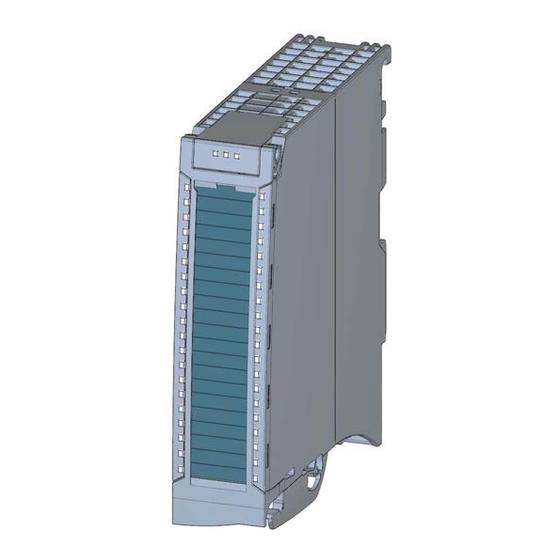

    Produktübersicht Eigenschaften Bestellnummer 6ES7550-1AA00-0AB0 Ansicht des Moduls Bild 2-1 Ansicht des Moduls TM Count 2x24V Technologiemodul TM Count 2x24V (6ES7550-1AA00-0AB0) Gerätehandbuch, 06/2013, A5E31870370-AA...
  • Seite 12 Produktübersicht 2.1 Eigenschaften Eigenschaften Das Technologiemodul TM Count 2x24V hat folgende Eigenschaften: ● Technische Eigenschaften – Breite: 35 mm – Zwei Kanäle – Schnittstellen: 24 V-Gebersignale A, B und N von P-, M- oder Gegentakt-schaltenden Gebern und Sensoren 24 V-Geberversorgungsausgang, kurzschlussfest Digitale Eingangssignale DI0, DI1 und DI2 (pro Kanal) Digitale Ausgangssignale DQ0 und DQ1 (pro Kanal) Versorgungsspannung L+...
  • Seite 13 Produktübersicht 2.1 Eigenschaften Zubehör Folgende Komponenten werden mit dem Technologiemodul geliefert und sind auch als Ersatzteil bestellbar: ● Schirmbügel ● Schirmklemme ● Einspeiseelement ● Beschriftungsstreifen ● U-Verbinder Weitere Komponenten Folgende Komponente ist extra zu bestellen: ● Frontstecker inklusive Potenzialbrücken und Kabelbinder Technologiemodul TM Count 2x24V (6ES7550-1AA00-0AB0) Gerätehandbuch, 06/2013, A5E31870370-AA...

  • Seite 14: Funktionen

    Produktübersicht 2.2 Funktionen Funktionen 2.2.1 Zählen Zählen ist das Erfassen und Aufsummieren von Ereignissen. Die Zähler des Technologiemoduls erfassen Gebersignale und Impulse und werten diese entsprechend aus. Die Zählrichtung kann durch geeignete Geber- bzw. Impulssignale oder über das Anwenderprogramm vorgegeben werden. Mit den Digitaleingängen können Sie die Zählvorgänge steuern.
  • Seite 15 Produktübersicht 2.2 Funktionen Capture Sie können die Flanke eines externen Referenzsignals parametrieren, die ein Speichern des aktuellen Zählwerts als Capture-Wert auslöst. Folgende externe Signale können die Capture-Funktion auslösen: ● Steigende oder fallende Flanke eines Digitaleingangs ● Beide Flanken eines Digitaleingangs ●...

  • Seite 16: Messen

    Produktübersicht 2.2 Funktionen 2.2.2 Messen Folgende Messfunktionen stehen zur Verfügung: Messart Beschreibung Frequenzmessung Aus dem zeitlichen Verlauf der Zählimpulse wird in einem Messintervall die mittlere Frequenz ermittelt und als Gleitkommazahl in der Einheit Hertz zurückgeliefert. Periodendauermessung Aus dem zeitlichen Verlauf der Zählimpulse wird in einem Messintervall die mittlere Periodendauer ermittelt und als Gleitkommazahl in der Einheit Sekunden zurückgeliefert.

  • Seite 17: Positionserfassung Für Motion Control

    Kanäle des Technologiemoduls. Weitere Informationen Eine ausführliche Beschreibung des Einsatzes von Motion Control und dessen Projektierung finden Sie im Funktionshandbuch S7-1500 Motion Control als Download im Internet (http://support.automation.siemens.com/WW/view/de/59381279). 2.2.4 Weitere Funktionen Synchronisation Sie können die Flanke eines externen Referenzsignals parametrieren, die den Zähler mit dem vorgegebenen Startwert lädt.
  • Seite 18 Produktübersicht 2.2 Funktionen Diagnosealarm Das Technologiemodul kann unter anderem bei fehlender Versorgungsspannung oder einem Fehler an den Digitalausgängen einen Diagnosealarm auslösen. Sie geben die Diagnosealarme (Seite 41) in der Gerätekonfiguration frei. Eingangsfilter Um Störungen zu unterdrücken, können Sie für die 24 V-Gebereingänge und für die Digitaleingänge jeweils einen Eingangsfilter parametrieren.

  • Seite 19: Anschließen

    In den nachfolgenden beiden Abschnitten finden Sie die Anschlussbelegung des Frontsteckers und des Einspeiseelements. Informationen zum Frontstecker verdrahten, Leitungsschirm herstellen etc. finden Sie im Systemhandbuch Automatisierungssystem S7-1500 (http://support.automation.siemens.com/WW/view/de/59191792) und im Systemhandbuch Dezentrales Peripheriesystem ET 200MP (http://support.automation.siemens.com/WW/view/de/59193214) im Kapitel Anschließen. Technologiemodul TM Count 2x24V (6ES7550-1AA00-0AB0)

  • Seite 20: Anschlussbelegung Für Den Frontstecker

    Anschließen 3.1 Anschlussbelegung Anschlussbelegung für den Frontstecker Die folgende Tabelle zeigt die Anschlussbelegung des Frontsteckers. Tabelle 3- 1 Anschlussbelegung des Frontsteckers Ansicht Signalname Bezeichnung 24 V-Inkrementalgeber 24 V-Impulsgeber ohne mit Richtungssignal ohne vorwärts/ Signal N Signal N Richtungssignal rückwärts Zählkanal 0 CH0.A Gebersignal A Zählsignal A...
  • Seite 21 Anschließen 3.1 Anschlussbelegung Anschlussbelegung für das Einspeiseelement Das Einspeiseelement wird auf den Frontstecker gesteckt und dient zur Versorgung des Technologiemoduls. Dazu müssen Sie die Versorgungsspannung an Klemme 41 (L+) und Klemme 44 (M) anschließen. Nutzen Sie die Klemme 42 (L+) und Klemme 43 (M), um die Versorgungsspannung zum nächsten Modul weiterzuschleifen.
  • Seite 22 Anschließen 3.1 Anschlussbelegung Prinzipschaltbild Sie müssen die Schirme der Leitungen zwischen Geber und Technologiemodul sowohl über die Schirmauflage am Frontstecker (Schirmbügel und -klemme) als auch am Geber erden. Das folgende Bild zeigt das Prinzipschaltbild des Technologiemoduls mit zwei angeschlossenen Inkrementalgebern. ①...
  • Seite 23 Anschließen 3.1 Anschlussbelegung Versorgungsspannung L+/M Die Versorgungsspannung (DC 24V) schließen Sie an die Anschlüsse L+ und M an. Eine interne Schutzschaltung schützt das Technologiemodul vor Verpolung der Versorgungs- spannung. Das Technologiemodul überwacht, ob die Versorgungsspannung angeschlossen ist. Geberversorgung 24VDC Zur Versorgung der Geber und der Sensoren an den Digitaleingängen liefert das Technologiemodul die Versorgungsspannung DC 24V am Ausgang 24VDC mit Bezug zu M.
  • Seite 24 Anschließen 3.1 Anschlussbelegung An den Eingängen A, B und N können Sie folgende Geber oder Sensoren anschließen: ● P-Schalter: Die Eingänge A, B und N werden vom Geber bzw. Sensor nach 24VDC geschaltet. ● M-Schalter: Die Eingänge A, B und N werden vom Geber bzw. Sensor nach Masse M geschaltet. ●...
  • Seite 25 Anschließen 3.1 Anschlussbelegung Eingangsfilter für Digitaleingänge Um Störungen zu unterdrücken, können Sie für die Digitaleingänge einen Eingangsfilter parametrieren. Für die Filterzeit können Sie folgende Werte vorgeben: ● Keine ● 0,05 ms ● 0,1 ms (voreingestellt) ● 0,4 ms ● 0,8 ms ●...
  • Seite 26 Anschließen 3.1 Anschlussbelegung Technologiemodul TM Count 2x24V (6ES7550-1AA00-0AB0) Gerätehandbuch, 06/2013, A5E31870370-AA...

  • Seite 27: Projektieren/Adressraum

    Projektieren/Adressraum Projektieren Einleitung Sie konfigurieren und parametrieren das Technologiemodul mit der Projektierungssoftware. Die Steuerung und Kontrolle der Funktionen des Technologiemoduls erfolgt über das Anwenderprogramm. Systemumgebung Das Technologiemodul kann in folgenden Systemumgebungen eingesetzt werden: Einsatzmöglichkeiten Benötigte Komponenten Projektierungssoftware Im Anwenderprogramm Zentraler und dezentraler STEP 7 (TIA-Portal): Zähl- und Messfunktionen: Automatisierungssystem...
  • Seite 28 ● Im Informationssystem von STEP 7 (TIA-Portal) unter "Technologiefunktionen einsetzen > Motion Control > Motion Control (S7-1200, S7-1500)" Die GSD-Dateien für das Dezentrale Peripheriesystem ET 200MP finden Sie als Download im Internet (http://support.automation.siemens.com/WW/view/de/68189683). Technologiemodul TM Count 2x24V (6ES7550-1AA00-0AB0) Gerätehandbuch, 06/2013, A5E31870370-AA...

  • Seite 29: Verhalten Bei Cpu-Stop

    Projektieren/Adressraum 4.2 Verhalten bei CPU-STOP Verhalten bei CPU-STOP Verhalten bei CPU-STOP Das Verhalten des Technologiemoduls bei einem STOP der CPU stellen Sie kanalweise bei den Grundparametern in der Gerätekonfiguration ein. Tabelle 4- 1 Verhalten des Technologiemoduls bei CPU-STOP in Abhängigkeit von der Parametrierung Grundparameter Verhalten bei CPU-STOP...

  • Seite 30: Adressraum

    Projektieren/Adressraum 4.3 Adressraum Adressraum Adressraum des Technologiemoduls Tabelle 4- 2 Umfang der Ein- und Ausgangsadressen des TM Count 2x24V Eingänge Ausgänge Umfang pro Zählkanal 16 Byte 12 Byte Umfang gesamt 32 Byte 24 Byte Tabelle 4- 3 Umfang der Ein- und Ausgangsadressen des TM Count 2x24V im Betriebsmodus "Positionserfassung für Motion Control"...

  • Seite 31: Steuer- Und Rückmeldeschnittstelle

    Projektieren (Seite 27). Eine detailierte Beschreibung der Steuer- und Rückmeldebits des TM Count 2x24V finden Sie im Funktionshandbuch Zählen, Messen und Positionserfassung als Download im Internet (http://support.automation.siemens.com/WW/view/de/59709820). 4.4.1 Belegung der Steuerschnittstelle Über die Steuerschnittstelle beeinflusst das Anwenderprogramm das Verhalten des Technologiemoduls.
  • Seite 32 Projektieren/Adressraum 4.4 Steuer- und Rückmeldeschnittstelle Offset zur Parameter Bedeutung Anfangsadresse Byte 8 LD_SLOT_1* Spezifiziert die Bedeutung des Werts in Slot 1 Bit 7 Bit 6 Bit 5 Bit 4 Keine Aktion, Ruhezustand Zählwert laden Reserve Startwert laden Vergleichswert 0 laden Vergleichswert 1 laden Untere Zählgrenze laden Obere Zählgrenze laden...

  • Seite 33: Belegung Der Rückmeldeschnittstelle

    Projektieren/Adressraum 4.4 Steuer- und Rückmeldeschnittstelle 4.4.2 Belegung der Rückmeldeschnittstelle Über die Rückmeldeschnittstelle empfängt das Anwenderprogramm vom Technologiemodul aktuelle Werte und Statusinformationen. Rückmeldeschnittstelle pro Kanal Die folgende Tabelle zeigt die Belegung der Rückmeldeschnittstelle: Offset zur Parameter Bedeutung Anfangsadresse Byte 0 … 3 COUNT VALUE Aktueller Zählwert Byte 4 …...
  • Seite 34 Projektieren/Adressraum 4.4 Steuer- und Rückmeldeschnittstelle Technologiemodul TM Count 2x24V (6ES7550-1AA00-0AB0) Gerätehandbuch, 06/2013, A5E31870370-AA...

  • Seite 35: Alarme/Diagnosemeldungen

    Alarme/Diagnosemeldungen Status- und Fehleranzeigen LED-Anzeigen Im folgenden Bild sehen Sie die LED-Anzeigen (Status- und Fehleranzeigen) des TM Count 2x24V. Bild 5-1 LED-Anzeigen des TM Count 2x24V Technologiemodul TM Count 2x24V (6ES7550-1AA00-0AB0) Gerätehandbuch, 06/2013, A5E31870370-AA...

  • Seite 36: Bedeutung Der Led-Anzeigen

    Alarme/Diagnosemeldungen 5.1 Status- und Fehleranzeigen Bedeutung der LED-Anzeigen In den nachfolgenden Tabellen finden Sie die Bedeutung der Status- und Fehleranzeigen erläutert. Abhilfemaßnahmen für Diagnosemeldungen finden Sie im Abschnitt Diagnosemeldungen (Seite 38). Tabelle 5- 1 Status- und Fehleranzeigen RUN/ERROR/MAINT LEDs Bedeutung Abhilfe ERROR MAINT...
  • Seite 37 Alarme/Diagnosemeldungen 5.1 Status- und Fehleranzeigen Kanal-LEDs Die LEDs CHn.A, CHn.B, CHn.N und DIn.m zeigen den aktuellen Pegel der zugehörigen Signale an. Die LEDs der Digitalausgänge DQn.m zeigen den Soll-Zustand an. Die LEDs UP und DN zeigen die logische Richtung des Zählvorgangs an. Die Blinkfrequenz der Kanal-LEDs ist auf ca.

  • Seite 38: Diagnosemeldungen

    Alarme/Diagnosemeldungen 5.2 Diagnosemeldungen Diagnosemeldungen Diagnosemeldungen Wenn eine Diagnosemeldung anliegt, dann blinkt die ERROR-LED. Die Anzeige der Diagnosen erfolgt als Klartext in STEP 7 (TIA-Portal) über die Online- und Diagnosesicht. Die Fehlercodes können Sie über das Anwenderprogramm auswerten. Folgende Diagnosen können gemeldet werden: Tabelle 5- 5 Diagnosemeldungen, deren Bedeutung und Abhilfemaßnahmen Diagnose- Fehlercode...
  • Seite 39 Alarme/Diagnosemeldungen 5.2 Diagnosemeldungen Diagnose- Fehlercode Bedeutung Abhilfemaßnahmen meldung Dez. Hex. Illegaler 1280 Zeitlicher Verlauf der Signale A und B Korrektur der Prozessverdrahtung   Übergang der des Inkrementalgebers erfüllt bestimmte Geber/Sensor prüfen  A/B-Signale Vorgaben nicht Parametrierung prüfen  Mögliche Ursachen: ...

  • Seite 40: Alarme

    Alarme/Diagnosemeldungen 5.3 Alarme Alarme 5.3.1 Auslösen eines Diagnosealarms Freigeben der Diagnosealarme Bei der Gerätekonfiguration geben Sie in den Grundparametern den Diagnosealarm für Drahtbruch und die Diagnosealarme für die weiteren Fehler frei. Eine Auflistung aller Fehler, die einen Diagnosealarm auslösen können, finden Sie unter Fehlerursachen für das Auslösen eines Diagnosealarms (Seite 41).

  • Seite 41: Fehlerursachen Für Das Auslösen Eines Diagnosealarms

    Alarme/Diagnosemeldungen 5.3 Alarme 5.3.2 Fehlerursachen für das Auslösen eines Diagnosealarms Welche Fehler können einen Diagnosealarm auslösen? Das Technologiemodul kann folgende Diagnosealarme auslösen: Tabelle 5- 6 Mögliche Diagnosealarme Diagnosealarm Überwachung Die Überwachung ist immer aktiv. Bei jedem erkannten Interner Fehler  Fehler wird ein Diagnosealarm ausgelöst.

  • Seite 42: Auslösen Eines Prozessalarms

    Alarme/Diagnosemeldungen 5.3 Alarme 5.3.3 Auslösen eines Prozessalarms Einleitung Sie können für das Technologiemodul konfigurieren, welche Ereignisse im Betrieb einen Prozessalarm auslösen sollen. Was ist ein Prozessalarm? Entsprechend der Konfiguration löst das Technologiemodul bei bestimmten Ereignissen/Zuständen einen Prozessalarm aus. Bei einem Prozessalarm unterbricht die CPU die Bearbeitung des Anwenderprogramms und bearbeitet den zugeordneten Prozessalarm-OB.

  • Seite 43: Ereignisse Für Das Auslösen Eines Prozessalarms

    Alarme/Diagnosemeldungen 5.3 Alarme 5.3.4 Ereignisse für das Auslösen eines Prozessalarms Welche Ereignisse können einen Prozessalarm auslösen? Ein Prozessalarm wird ausgelöst, wenn die Bedingung für die Änderung des jeweiligen Status- oder Eventbits in der Rückmeldeschnittstelle erfüllt ist. Bei Auslösen eines Prozessalarms werden u. a. die folgenden beiden Variablen in die Startinformation des zugeordneten Prozessalarm-OBs eingetragen: ●...
  • Seite 44 Alarme/Diagnosemeldungen 5.3 Alarme Technologiemodul TM Count 2x24V (6ES7550-1AA00-0AB0) Gerätehandbuch, 06/2013, A5E31870370-AA...

  • Seite 45: Technische Daten

    Technische Daten 6ES7550-1AA00-0AB0 Produkttyp-Bezeichnung TM Count 2x24V Allgemeine Informationen Produktfunktion Ja, I&M 0 I&M-Daten  Engineering mit STEP 7 TIA-Portal projektierbar/integriert ab Version V12.0 / V12.0 STEP 7 projektierbar/integriert ab Version ab V5.5 SP3 / - PROFINET ab GSD-Version/GSD-Revision V2.3 / - Aufbauart/Montage Ja;...
  • Seite 46 Technische Daten 6ES7550-1AA00-0AB0 Adressbereich Belegter Adressbereich 16 byte; je Kanal Eingänge  12 byte; je Kanal; 4 byte bei Motion Control Ausgänge  Digitaleingaben 6; 3 je Kanal Anzahl der Eingänge  Digitale Eingänge, parametrierbar  Eingangskennlinie nach IEC 61131, Typ 3 ...
  • Seite 47 Technische Daten 6ES7550-1AA00-0AB0 Digitalausgaben Art des Digitalausgangs Transistor 4; 2 je Kanal Anzahl der Ausgänge  Digitale Ausgänge, parametrierbar  Ja; elektronisch / thermisch Kurzschlussschutz  Ansprechschwelle, typ. Begrenzung der induktiven Abschaltspannung auf L+ (-33 V) Ansteuern eines Digitaleingangs  Funktionen Digitalausgänge, parametrierbar Schalten an Vergleichswerten ...
  • Seite 48 Technische Daten 6ES7550-1AA00-0AB0 Geber Anschließbare Geber 2-Draht-Sensor  1,5 mA zulässiger Ruhestrom (2-Draht-Sensor), max.  Gebersignale, Inkrementalgeber (asymmetrisch) Eingangsspannung 24 V 200 kHz Eingangsfrequenz, max.  800 kHz; bei Vierfachauswertung Zählfrequenz, max.  Signalfilter, parametrierbar  600 m; abhängig von Eingangsfrequenz, Geber und Leitungslänge geschirmt, max.
  • Seite 49 Technische Daten 6ES7550-1AA00-0AB0 Diagnoseanzeige LED Ja; grüne LED RUN-LED  Ja; rote LED ERROR-LED  Ja; gelbe LED MAINT-LED  Ja; grüne LED Überwachung der Versorgungsspannung  Ja; grüne LED Kanalstatusanzeige  Ja; rote LED für Kanaldiagnose  Statusanzeige Rückwärts Zählen (grün) ...
  • Seite 50 Einbaulage, max.  0 °C senkrechte Einbaulage, min.  40 °C; Derating bei induktiven Lasten beachten senkrechte Einbaulage, max.  Dezentraler Betrieb An SIMATIC S7-1500  An Standard Profinet Controller  Maße 35 mm Breite  147 mm Höhe ...
  • Seite 51 Technische Daten Derating-Angaben zum Summenstrom der Ausgänge Wenn die Digitalausgänge des TM Count 2x24V mit induktiven Lasten betrieben werden, muss ein Derating des Summenstroms der Lasten an den Digitalausgängen des Technologiemoduls beachtet werden. Der Summenstrom ist die Summe der Lastströme an allen Digitalausgängen des Moduls (alle Kanäle, ohne die Geberversorgung).
  • Seite 52 Technische Daten Technologiemodul TM Count 2x24V (6ES7550-1AA00-0AB0) Gerätehandbuch, 06/2013, A5E31870370-AA...

  • Seite 53: Maßbild

    Maßbild In diesem Anhang finden Sie das Maßbild des Moduls montiert auf einer Profilschiene, sowie ein Maßbild mit geöffneter Frontklappe. Die Maße müssen Sie bei der Montage in Schränken, in Schalträumen usw. berücksichtigen. Bild A-1 Maßbild des Technologiemoduls TM Count 2x24V Technologiemodul TM Count 2x24V (6ES7550-1AA00-0AB0) Gerätehandbuch, 06/2013, A5E31870370-AA...
  • Seite 54 Maßbild Bild A-2 Maßbild des Moduls TM Count 2x24V in Seitenansicht mit geöffneter Frontklappe Technologiemodul TM Count 2x24V (6ES7550-1AA00-0AB0) Gerätehandbuch, 06/2013, A5E31870370-AA...

  • Seite 55: Parameterdatensätze

    Parameterdatensätze Sie haben die Möglichkeit, das Modul im RUN umzuparametrieren. Die Parameter werden mit der Anweisung WRREC über den Datensatz 128 an das Modul übertragen. Wenn bei der Übertragung der Parameter mit der Anweisung WRREC Fehler auftreten, arbeitet das Modul mit der bisherigen Parametrierung weiter. Der Ausgangsparameter STATUS enthält dann einen entsprechenden Fehlercode.
  • Seite 56 Parameterdatensätze Bit → Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Byte Kanal ↓ 5/53 Grundparameter 5/53 Reserviert Freigabe Verhalten bei CPU-STOP: weitere : Ersatzwert ausgeben Diagnose- : Letzten Wert halten alarme : Weiterarbeiten : Reserviert 6...7/...
  • Seite 57 Parameterdatensätze Bit → Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Byte Kanal ↓ 8...9/ Prozessalarme 56...57 8/56 Reserviert Reserviert Reserviert Richtungs- Unterlauf Überlauf Torstopp Torstart umkehr (untere (obere Zählgrenze Zählgrenze unter- über- schritten) schritten)
  • Seite 58 Parameterdatensätze Bit → Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Byte Kanal ↓ 16/64 Verhalten DI0 16/64 Verhalten Flankenauswahl (DI0): Pegel- Reserviert Funktion des DI einstellen (DI0): auswahl : Reserviert : Torstart/-stopp (pegelgesteuert) Zählwerts (DI0): nach...
  • Seite 59 Parameterdatensätze Bit → Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Byte Kanal ↓ 20...43/ Werte 68...91 20...23/ Obere Zählgrenze: 68...71 DWORD: Wertebereich: –2147483648 bis 2147483647 bzw. 80000000 bis 7FFFFFFF 24...27/ Vergleichswert 0: 72...75 Betriebsart Zählen: DWORD: Wertebereich: –2147483648 bis 2147483647 bzw.
  • Seite 60 Parameterdatensätze Bit → Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Byte Kanal ↓ 45/93 Messwert spezifizieren 45/93 Reserviert Zeitbasis für Geschwindigkeitsmessung: Messgröße: : 1 ms : Frequenz : 10 ms : Periodendauer : 100 ms : Geschwindigkeit : 1 s...
