9 Installieren und Konfigurieren der RS-485-
Schnittstelle

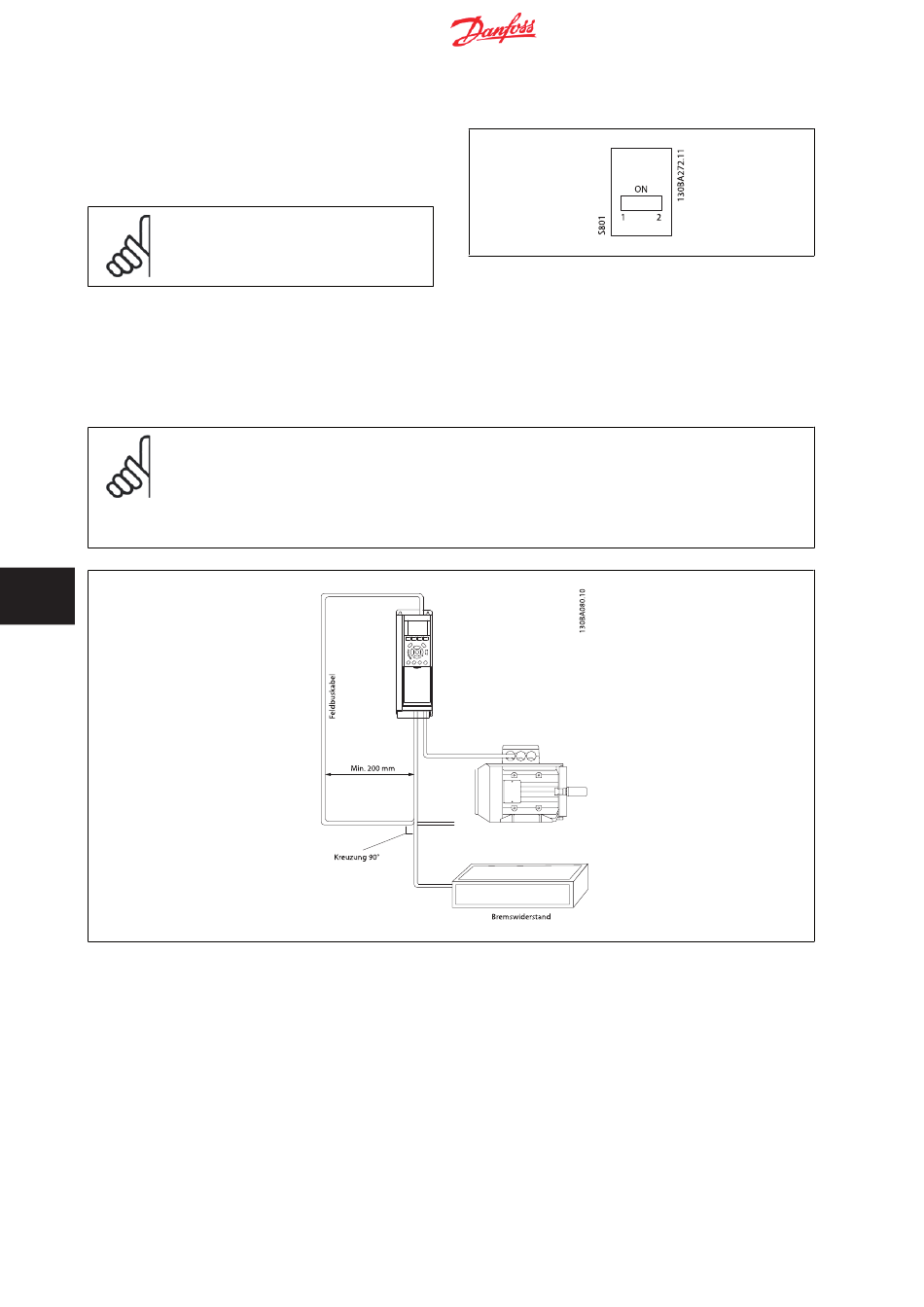

9.1.3 RS 485 Busabschluss
Zur Terminierung des RS-485-Busses den DIP-Schalter für den Ab-
schlusswiderstand an der Hauptsteuerkarte des Frequenzumrichters ver-
wenden.
ACHTUNG!
Die Werkseinstellung für den DIP-Schalter ist AUS.
9.1.4 EMV-Schutzmaßnahmen
Folgende EMV-Schutzmaßnahmen werden empfohlen, um einen störungsfreien Betrieb des RS-485-Netzes zu gewährleisten.
ACHTUNG!
Die einschlägigen landesspezifischen sowie örtlichen Bestimmungen, z. B. für Schutzerdungen, müssen beachtet werden. Die RS-485-
Kommunikationsleitung ist von den Motor- und Bremswiderstandskabeln mit Abstand zu verlegen, um Rückkopplungen durch Hoch-
frequenzrauschen zwischen den Kabeln zu vermeiden. Normalerweise genügt ein Abstand von 200 mm, aber halten Sie den größt-
möglichen Abstand zwischen den Kabeln ein, besonders wenn diese über weite Strecken parallel laufen. Bei kreuzenden RS-485- und
Motor- bzw. Bremswiderstandskabeln muss ein Winkel von 90° eingehalten werden.
9
Das FC-Protokoll, das auch als FC-Bus oder Standardbus bezeichnet wird, ist der Standardfeldbus von Danfoss Drives. Er definiert ein Zugriffsverfahren
nach dem Master-Slave-Prinzip für die Kommunikation über eine serielle Schnittstelle.
Es können maximal 126 Slaves und ein Master an die Schnittstelle angeschlossen werden. Die einzelnen Slaves werden vom Master über ein Adresszeichen
im Telegramm angewählt. Nur wenn ein Slave ein fehlerfreies, an ihn adressiertes Telegramm empfangen hat, sendet er ein Antworttelegramm. Die
direkte Nachrichtenübertragung unter Slaves ist nicht möglich. Die Datenübertragung findet im Halbduplex-Betrieb statt.
Die Master-Funktion kann nicht auf einen anderen Teilnehmer übertragen werden (Einmastersystem).
Die physikalische Schicht ist RS-485 und nutzt damit die im Frequenzumrichter integrierte RS-485-Schnittstelle. Das FC-Protokoll unterstützt unterschied-
liche Telegrammformate: Ein kurzes Format mit 8 Bytes für Prozessdaten und ein langes Format von 16 Bytes, das ebenfalls einen Parameterkanal enthält.
Ein drittes Telegrammformat wird für Texte verwendet.
176
Werkseinstellung für Schalter für Abschlusswiderstand
