FC 300 Projektierungshandbuch
6.5.11 Abschirmung gegen Störspannungen
Montieren Sie vor dem Anschluss des Netzstromkabels die EMV-Metallabdeckung, um optimalen EMV-Schutz sicherzustellen.
HINWEIS: Die EMV-Metallabdeckung wird nur bei Geräten mit EMV-Filter mitgeliefert.

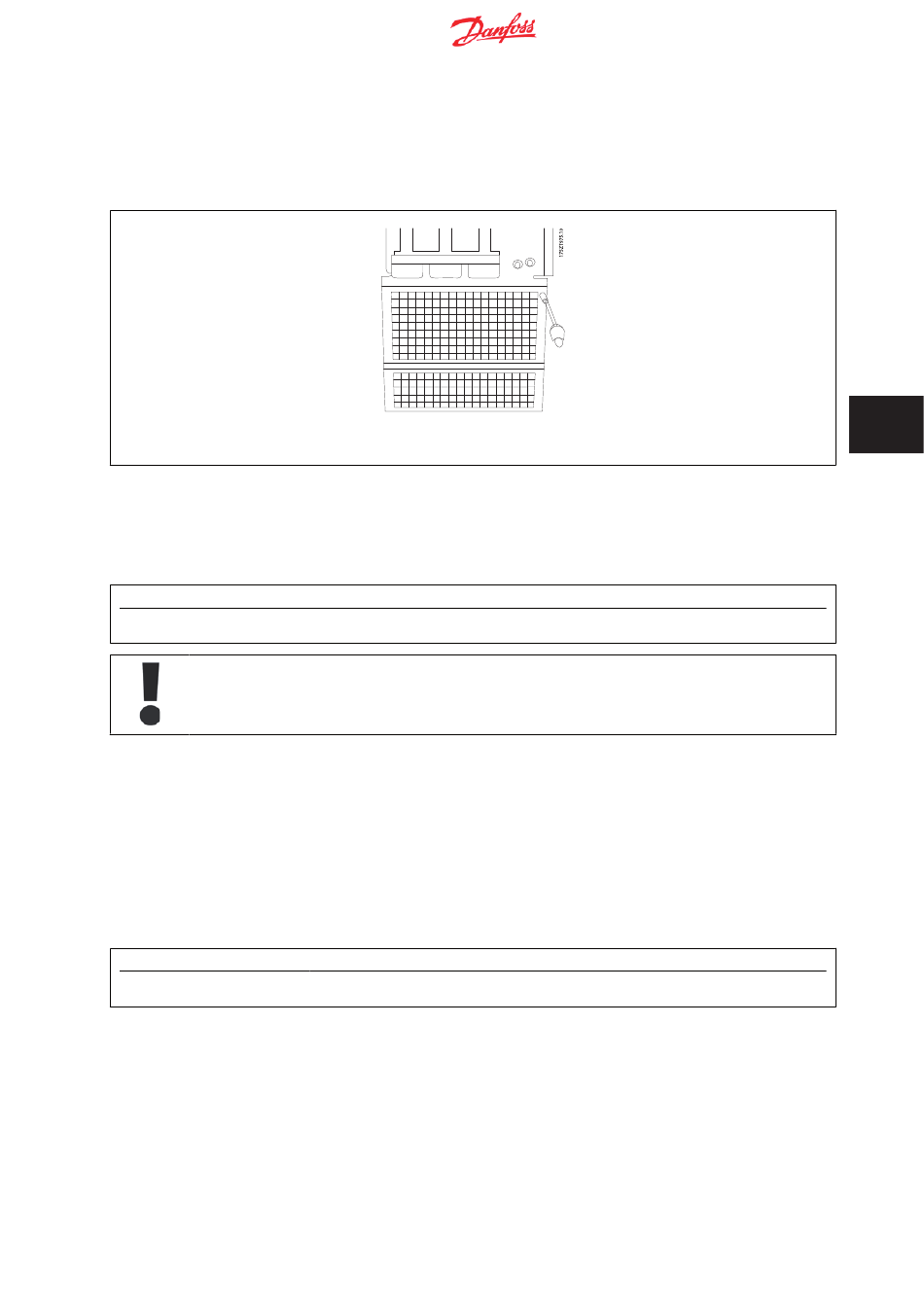

Abbildung 6.48: Montage der EMV-Abschirmung.

6.5.12 Netzanschluss

Die Netzversorgung muss an den Klemmen 91, 92, 93 angeschlossen sein. Erde/Masse wird an die Klemme rechts von Klemme 93 angeschlossen.
Klemmennummer
91, 92, 93
94
Prüfen Sie, ob die Netzspannung Ihrer Anlage der auf dem Typenschild des Frequenzumrichters angegebenen Netzspannung entspricht.
Stellen Sie sicher, dass die Stromversorgung den notwendigen Strom zum Frequenzumrichter liefern kann.
Hat das Gerät keine integrierten Sicherungen, muss sichergestellt werden, dass die entsprechenden Sicherungen den richtigen Nennstrom besitzen.
6.5.13 Externe Lüfterversorgung
Bei einer DC-Versorgung des Frequenzumrichters oder falls der Kühllüfter unabhängig von der Stromversorgung betrieben werden muss, kann eine
externe Stromversorgung eingesetzt werden. Der Anschluss erfolgt an der Leistungskarte.
Klemmennummer
100, 101
102, 103
Der Steckanschluss auf der Leistungskarte dient zum Anschluss der Netzspannung für die Kühllüfter. Die Lüfter werden ab Werk für die Versorgung über
eine gemeinsame Wechselstromleitung angeschlossen (Brücken zwischen 100-102 und 101-103). Falls eine externe Versorgung benötigt wird, werden
die Brücken entfernt und die Versorgung an Klemmen 100 und 101 angeschlossen. Eine 5-A-Sicherung sollte zur Absicherung verwendet werden. Bei UL-
Anwendungen sollte dies eine LittelFuse KLK-5 oder eine vergleichbare Sicherung sein.
Funktion
Netz R/L1, S/L2, T/L3
Masse/Erde
Funktion
Zusatzversorgung S, T
Interne Versorgung S, T
MG.33.BC.03 - VLT
®
ist eine eingetragene Marke von Danfoss
6 Installieren
6
131
