FC 300 Projektierungshandbuch

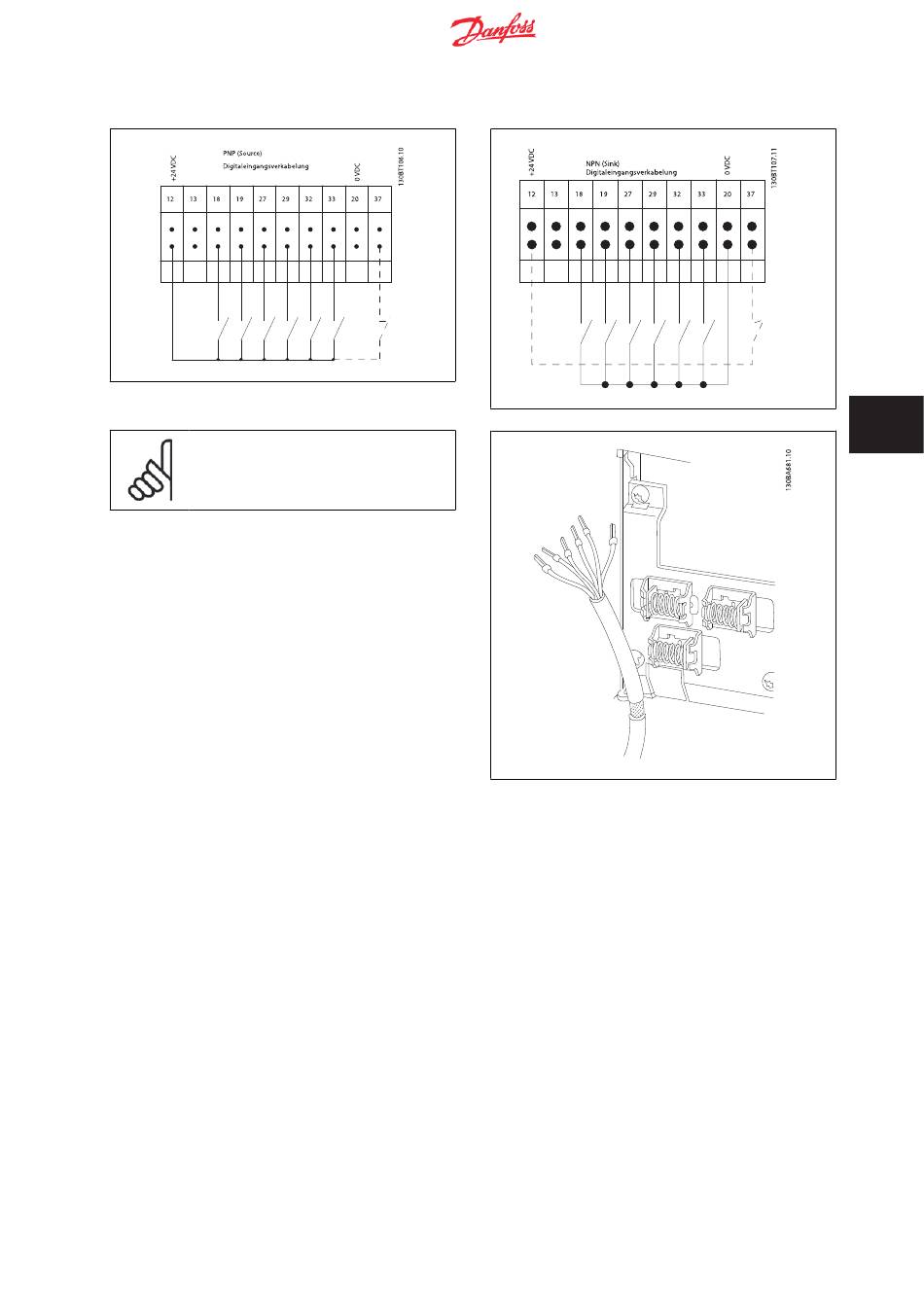

Eingangspolarität der Steuerklemmen
ACHTUNG!
Steuerkabel müssen abgeschirmt sein.
Hinweise zur richtigen Terminierung von Steuerkabeln finden Sie im Ab-
Erdung abgeschirmter Steuerkabel
schnitt

6.6.7 Motorkabel

Hinweise zu korrekten Maßen von Motorkabelquerschnitt und -länge finden Sie im Kapitel
• Verwenden Sie ein abgeschirmtes Motorkabel, um die Anforderungen der EMV-Richtlinie einzuhalten.
• Das Motorkabel muss möglichst kurz sein, um Störungen und Ableitströme auf ein Minimum zu beschränken.
• Schließen Sie den Motorkabelschirm am Schirmblech des Frequenzumrichters und am Metallgehäuse des Motors an (z. B. EMV-Verschraubun-
gen).
• Stellen Sie die Schirmungsverbindungen mit einer möglichst großen Kontaktfläche (Schirmbügel) her. Dies kann unter Verwendung des im
Lieferumfang des Frequenzumrichters enthaltenen Zubehörs erfolgen.
• Vermeiden Sie verzwirbelte Abschirmlitzen ("pigtails"), die Hochfrequenzabschirmungseffekte beeinträchtigen.
• Wenn der Kabelschirm unterbrochen werden muss (z. B. um ein Motorschütz oder ein Motorrelais zu installieren), muss die Abschirmung hinter
der Unterbrechung mit der geringstmöglichen HF-Impedanz fortgeführt werden.
.
MG.33.BC.03 - VLT ® ist eine eingetragene Marke von Danfoss
Allgemeine technische Daten
.
6 Installieren
