6 Installieren
6.4 Elektrische Installation - Gehäuse D und E
ACHTUNG!
In diesem Abschnitt wird die elektrische Installation der Gehäuse D und E beschrieben. Die elektrische Installation von kleineren Fre-
quenzumrichtern wurde bereits in einem vorangegangenen Abschnitt behandelt.

6.5.1 Steuerleitungen

Steuerkabelführung
Alle Steuerleitungen mit der festgelegten Steuerkabelführung befestigen
(siehe Abbildung). Denken Sie daran, die Abschirmungen ordnungsge-
mäß anzuschließen, um optimale elektrische Störfestigkeit sicherzustel-
len.
6
Feldbus-Anschluss
Anschlüsse werden an die entsprechenden Optionen auf der Steuerkarte
hergestellt. Nähere Informationen siehe das entsprechende Feldbus-Pro-
dukthandbuch. Das Kabel muss an der linken Innenseite des Frequen-
zumrichters verlegt und zusammen mit anderen Steuerleitungen befes-
tigt werden.
Bei den Geräten mit IP00 (Chassis) und IP21 (NEMA 1) kann der Feldbus
ebenfalls wie unten abgebildet von der Oberseite des Geräts angeschlos-
sen werden. Beim IP21-Gerät (NEMA 1) muss eine Abdeckplatte entfernt
werden.
122

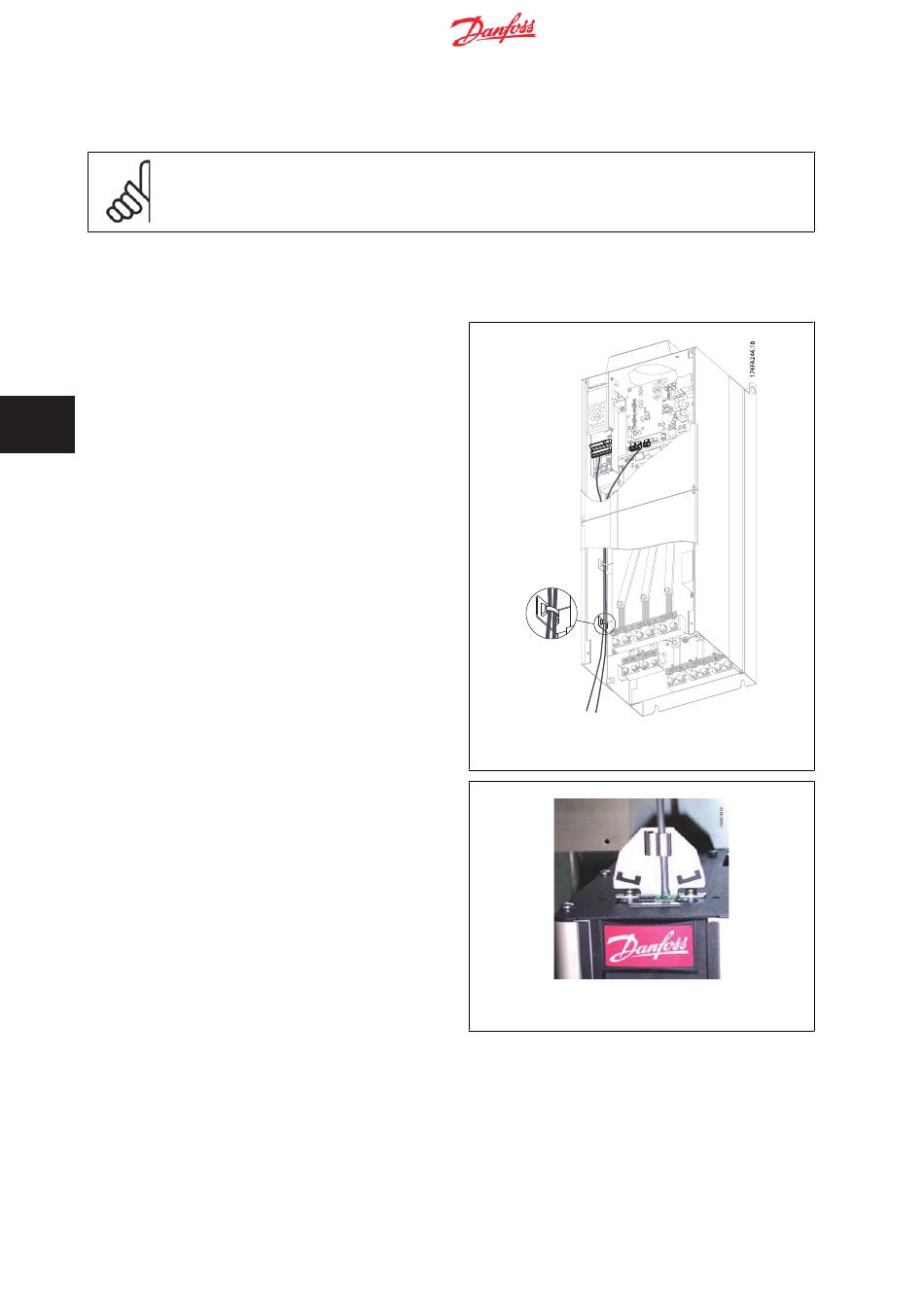

Abbildung 6.35: Verlegung von Steuerkabeln
Abbildung 6.36: Anschluss von oben für Feldbus
