6 Installieren
6.9.3 Einen PC an den Frequenzumrichter anschließen
Um den Frequenzumrichter von einem PC aus zu konfigurieren, benötigen
Sie auf Ihrem PC die MCT 10 Software.
Der PC kann über ein Standard-USB-Kabel (Host/Gerät) oder über die
RS485-Schnittstelle an den Frequenzumrichter angeschlossen werden.
Siehe hierzu Abschnitt Busanschluss
ACHTUNG!
Die USB-Verbindung ist galvanisch von der Versor-
gungsspannung (PELV) und anderen Hochspannungs-
klemmen getrennt. Die USB-Verbindung ist an Schutz-
erde (PE) am Frequenzumrichter angeschlossen. Be-
nutzen Sie nur einen isolierten Laptop als PC-Verbin-
dung zum USB-Anschluss am Frequenzumrichter.
6

6.9.4 FC 300 PC-Software

Datensicherung im PC mit MCT 10 Set-up Software:
1. Schließen Sie über den USB-Anschluss einen PC an das Gerät
an.
2. Starten Sie die MCT 10 Software.
3. Wählen Sie unter „Netzwerk" den USB-Anschluss aus.
4. Wählen Sie „Kopieren".
5. Wählen Sie „Projekt".
6. Wählen Sie „Einfügen".
7. Wählen Sie im Menü „Datei" die Option „Speichern unter", um
die Einstellungen auf Ihrem PC zu sichern.
Alle Parameter sind nun gespeichert.
6.10.1 Hochspannungsprüfung
Eine Hochspannungsprüfung darf nur nach Kurzschließen der Anschlüsse U, V, W, L
kV DC zwischen dieser Verbindung und der Masse erfolgen.
ACHTUNG!
Wird ein Hochspannungstest mit einer höheren Spannung als der oben angegebenen 2,15 kV DC durchgeführt (beispielsweise Test
der gesamten Anlage), so sind Netz- und Motoranschluss vom Frequenzumrichter abzuklemmen!
148
im Programmierhandbuch.
MG.33.BC.03 - VLT

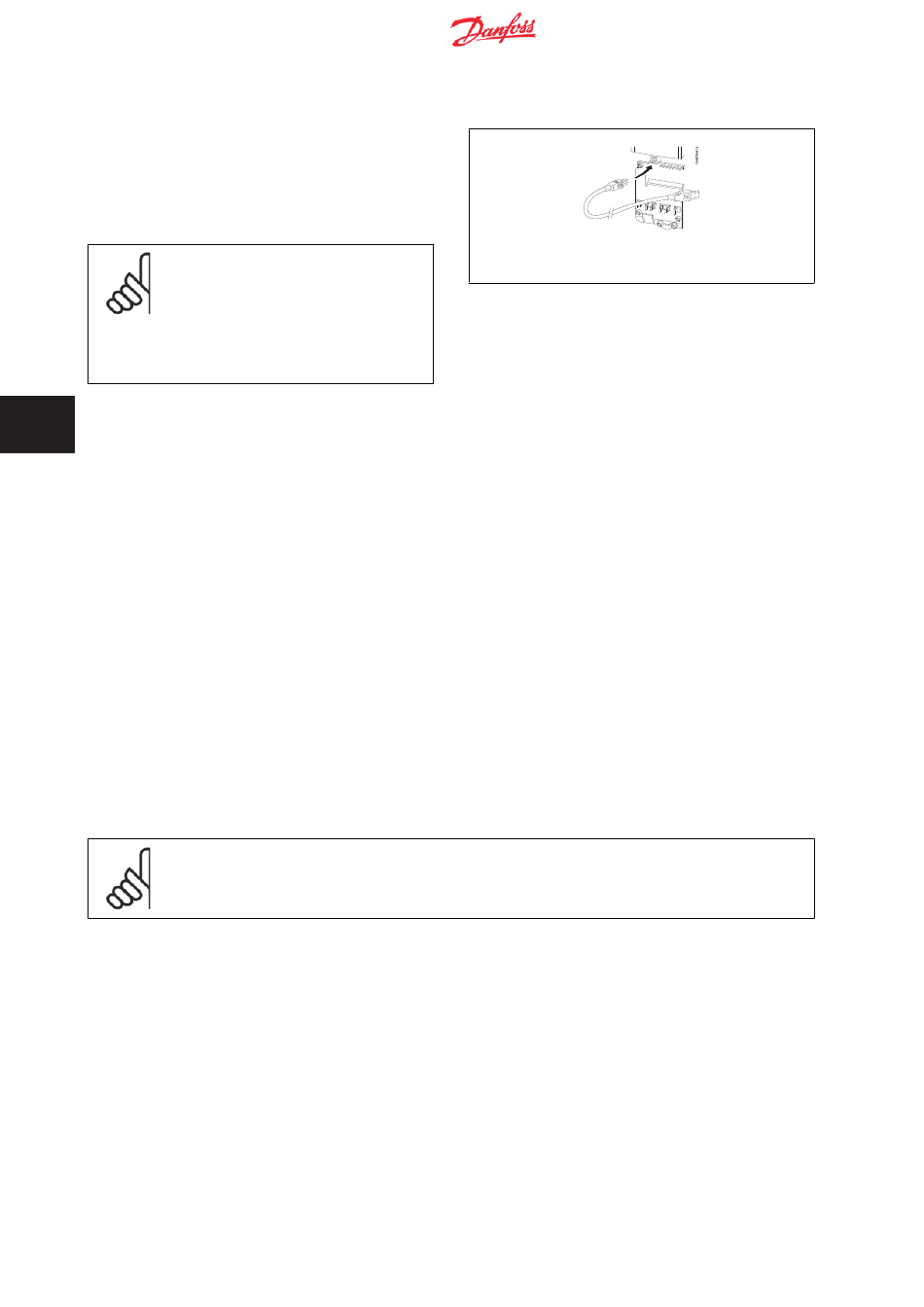

Abbildung 6.53: USB-Verbindung
Datenübertragung vom PC zum Frequenzumrichter mit MCT 10
Software:
1. Schließen Sie über den USB-Anschluss einen PC an das Gerät
an.
2. Starten Sie die MCT 10 Software.
3. Wählen Sie im Menü Datei „Öffnen" - gespeicherte Dateien wer-
den angezeigt.
4. Öffnen Sie die gewünschte Datei.
5. Wählen Sie „Zum Frequenzumrichter schreiben".
Alle Parameter werden nun zum Frequenzumrichter übertragen.
Ein gesondertes Handbuch für die MCT 10 Software ist verfügbar.
, L und L für maximal 1 Sekunde langes Anlegen von max. 2,15
1 2 3
® ist eine eingetragene Marke von Danfoss
FC 300 Projektierungshandbuch
