6 Installieren
Kabellänge und -querschnitt:
Der Frequenzumrichter ist mit einer bestimmten Kabellänge auf EMV getestet worden. Das Motorkabel muss möglichst kurz sein, um Störungen und
Ableitströme auf ein Minimum zu beschränken.
Taktfrequenz:
Wenn der Frequenzumrichter zusammen mit einem Sinusfilter verwendet wird, um z. B. die Störgeräusche des Motors zu reduzieren, muss die Taktfre-
quenz in Parameter 14-01 entsprechend der Angabe zu dem verwendeten Sinusfilter eingestellt werden.
Klemme Nr. 96
U
U1
W2
U1
1) Schutzleiteranschluss
6

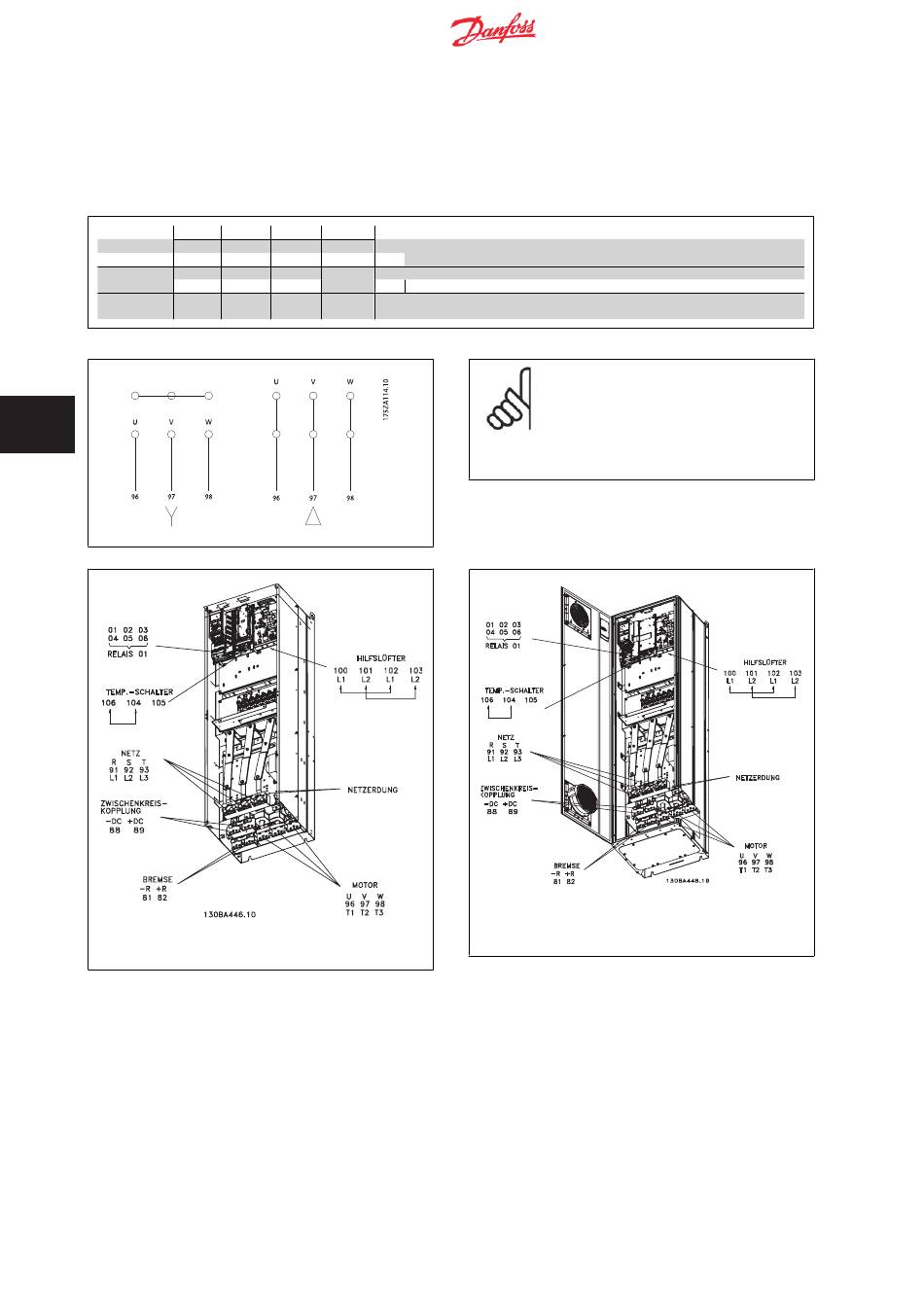

Abbildung 6.37: Kompakt IP00 (Chassis), Gehäuse D3
124
97 98 99
Motorspannung 0-100 % der Netzspannung
V W PE 1)
(Anschlussklemmen am FC 100)
V1 W1 Dreieckschaltung
1)
PE
U2 V2 Anschlussklemmen am Motor
V1 W1 1) Sternschaltung (U2, V2, W2)
PE
U2, V2, W2 sind miteinander zu verbinden.
MG.33.BC.03 - VLT
ACHTUNG!
Bei Motoren ohne Phasentrennpapier oder eine geeig-
nete Isolation, welche für den Betrieb an einem Zwi-
schenkreisumrichter benötigt wird, muss ein LC-Filter
am Ausgang des Frequenzumrichters vorgesehen wer-
den.
Abbildung 6.38: Kompakt IP21 (NEMA 1) und IP54 (NEMA
12), Gehäuse D1
