FC 300 Projektierungshandbuch
Gehäuse
D1, D2, D3 und D4
E1 und E2
Tabelle 6.5: Anzugsmoment für Klemmen

6.5.7 Abgeschirmte Kabel

Der richtige Anschluss abgeschirmter Kabel ist wichtig, um hohe EMV-Immunität und niedrige Störstrahlungen sicherzustellen.
Der Anschluss kann über Kabelverschraubungen oder Kabelbügel erfolgen:
• EMV-Kabelverschraubungen: Allgemein erhältliche Kabelverschraubungen können verwendet werden, um optimalen EMV-Anschluss sicherzu-
stellen.
• EMV-Kabelbügel: Kabelbügel für einfachen Anschluss sind im Lieferumfang des Frequenzumrichters enthalten.

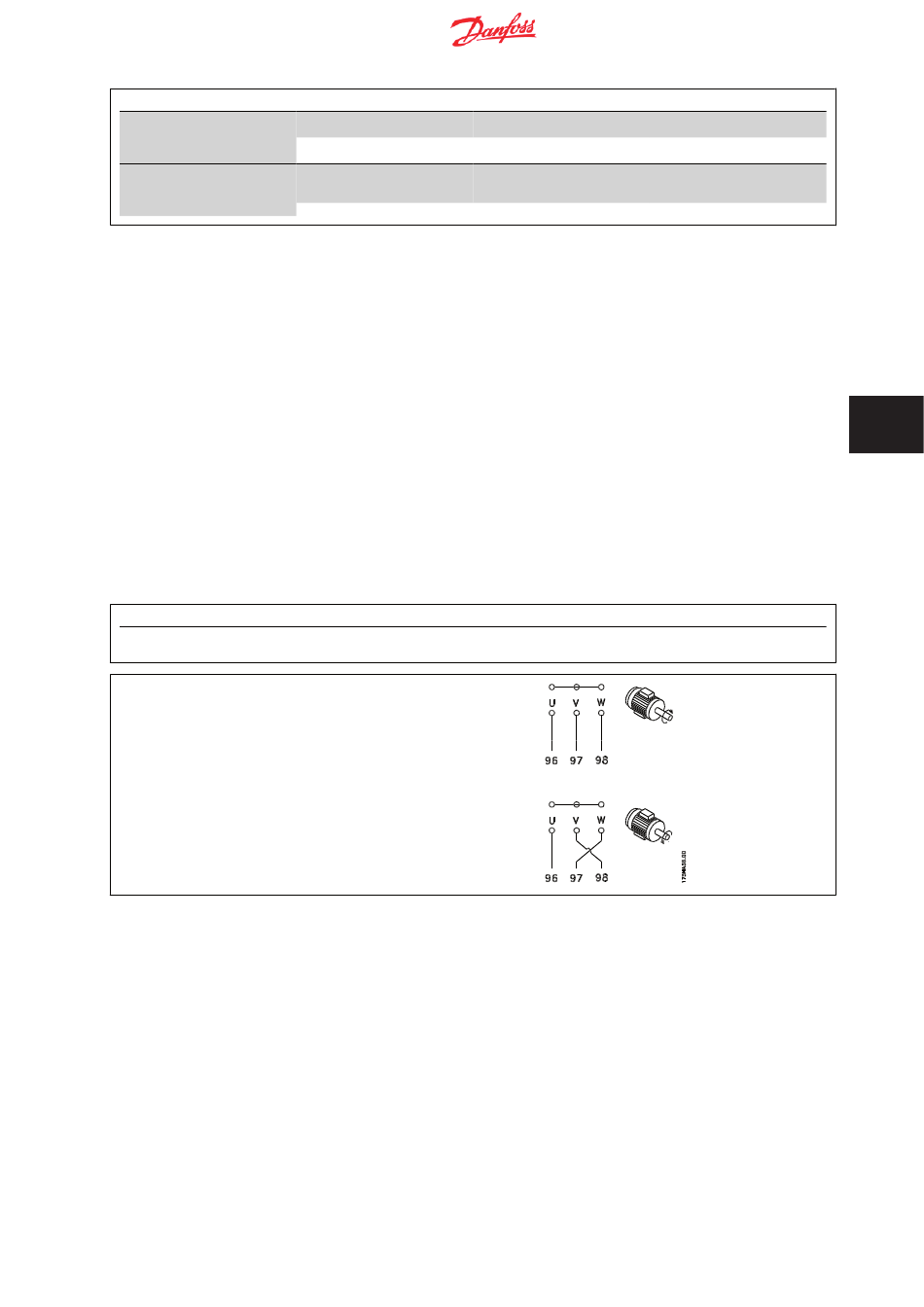

6.5.8 Motorkabel

Der Motor muss an die Klemmen U/T1/96, V/T2/97, W/T3/98 angeschlossen werden, Erde an Klemme 99. Mit dem Frequenzumrichter können alle
dreiphasigen Standardmotoren eingesetzt werden. Die Werkseinstellung ist Rechtsdrehung, wobei der Ausgang des VLT Frequenzumrichters folgender-
maßen geschaltet ist:
Klemmennummer
96, 97, 98, 99
• Klemme U/T1/96 an U-Phase
• Klemme V/T2/97 an V-Phase
• Klemme W/T3/98 an W-Phase
Die Drehrichtung kann durch Vertauschen zweier Phasen des Motorkabels oder durch Ändern der Einstellung in Par. 4-10 umgekehrt werden.
Klemme
Netz
Motor
Zwischenkreiskopplung
Bremse
Netz
Motor
Zwischenkreiskopplung
Bremse
Funktion
Mains U/T1, V/T2, W/T3
Masse/Erde
MG.33.BC.03 - VLT ® ist eine eingetragene Marke von Danfoss
Drehmomentregler
19 Nm
9,5
19 Nm
9,5
6 Installieren
Schraubengröße
M10
M8
M10
M8
6
129
