Ereignisse
Es ist möglich, bis zu 20
Ereignis
mieren. Wenn das letzte / die letzte
ist, beginnt die Sequenz neu bei Ereignis [1]
zeigt ein Beispiel mit drei Ereignissen
Kurzschluss (Motorphase – Phase)
Der Frequenzumrichter ist durch seine Strommessung in jeder der drei Motorphasen gegen Kurzschlüsse geschützt. Ein Kurzschluss zwischen zwei Aus-
gangsphasen bewirkt einen Überstrom im Wechselrichter. Jedoch wird der Wechselrichter einzeln abgeschaltet, sobald sein jeweiliger Kurzschlussstrom
den zulässigen Wert überschreitet (Alarm 16 Abschaltblockierung).
Um den Frequenzumrichter gegen Kurzschlüsse bei Zwischenkreiskopplung und an den Bremswiderstandsklemmen zu schützen, sind die jeweiligen
Projektierungshinweise für diese Anschlüsse zu beachten.
Schalten am Ausgang
Schalten am Ausgang, zwischen Motor und Frequenzumrichter, ist uneingeschränkt zulässig. Der Frequenzumrichter kann durch Schalten am Ausgang
in keiner Weise beschädigt werden. Es können allerdings Fehlermeldungen auftreten.
Generatorisch erzeugte Überspannung
Die Spannung im Zwischenkreis steigt bei generatorischem Betrieb des Motors an. Dies geschieht in folgenden Fällen:
1. Die Last treibt den Motor an (bei konstanter Ausgangsfrequenz des Frequenzumrichters), d. h., die Last „erzeugt" Energie.
2. Während der Verzögerung („Rampe ab"), bei hohem Trägheitsmoment, niedriger Reibung oder zu kurzer Rampenzeit, um die Energie als Verlust
an Frequenzumrichter, Motor und Anlage weitergeben zu können.
3. Eine falsche Einstellung beim Schlupfausgleich kann eine höhere DC-Zwischenkreisspannung hervorrufen.
Der Regler versucht ggf. die Rampe, wenn möglich, zu korrigieren (Par. 2-17
Der Wechselrichter wird nach Erreichen eines bestimmten Spannungsniveaus abgeschaltet, um die Transistoren und die Zwischenkreiskondensatoren zu
schützen.
Siehe Par. 2-10 und Par. 2-17 bezüglich der Möglichkeiten zur Regelung des Zwischenkreis-Spannungsniveaus.

Netzausfall

Während eines Netzausfalls arbeitet der Frequenzumrichter weiter, bis die Spannung des Zwischenkreises unter das minimale Niveau abfällt – typischer-
weise 15 % unter der niedrigsten Versorgungsnennspannung des Frequenzumrichters.
Die Höhe der Netzspannung vor dem Ausfall und die aktuelle Motorbelastung bestimmen, wie lange der Wechselrichter im Freilauf ausläuft.
Statische Überlast im VVC plus -Betrieb
Wird der Frequenzumrichter überlastet (Momentengrenze in Par. 4-16/4-17 überschritten), so reduziert der Frequenzumrichter automatisch die Aus-
gangsfrequenz, um so die Belastung zu reduzieren.
Bei extremer Überlastung kann jedoch ein Strom auftreten, der den Frequenzumrichter nach kurzer Zeit (5-10 s) zum Abschalten zwingt.
Der Betrieb innerhalb der Momentengrenze kann in Parameter 14-25 zeitlich begrenzt werden (0-60 s).
Aktionen
und (0 - 20) zu program-
Aktion
ausgeführt worden

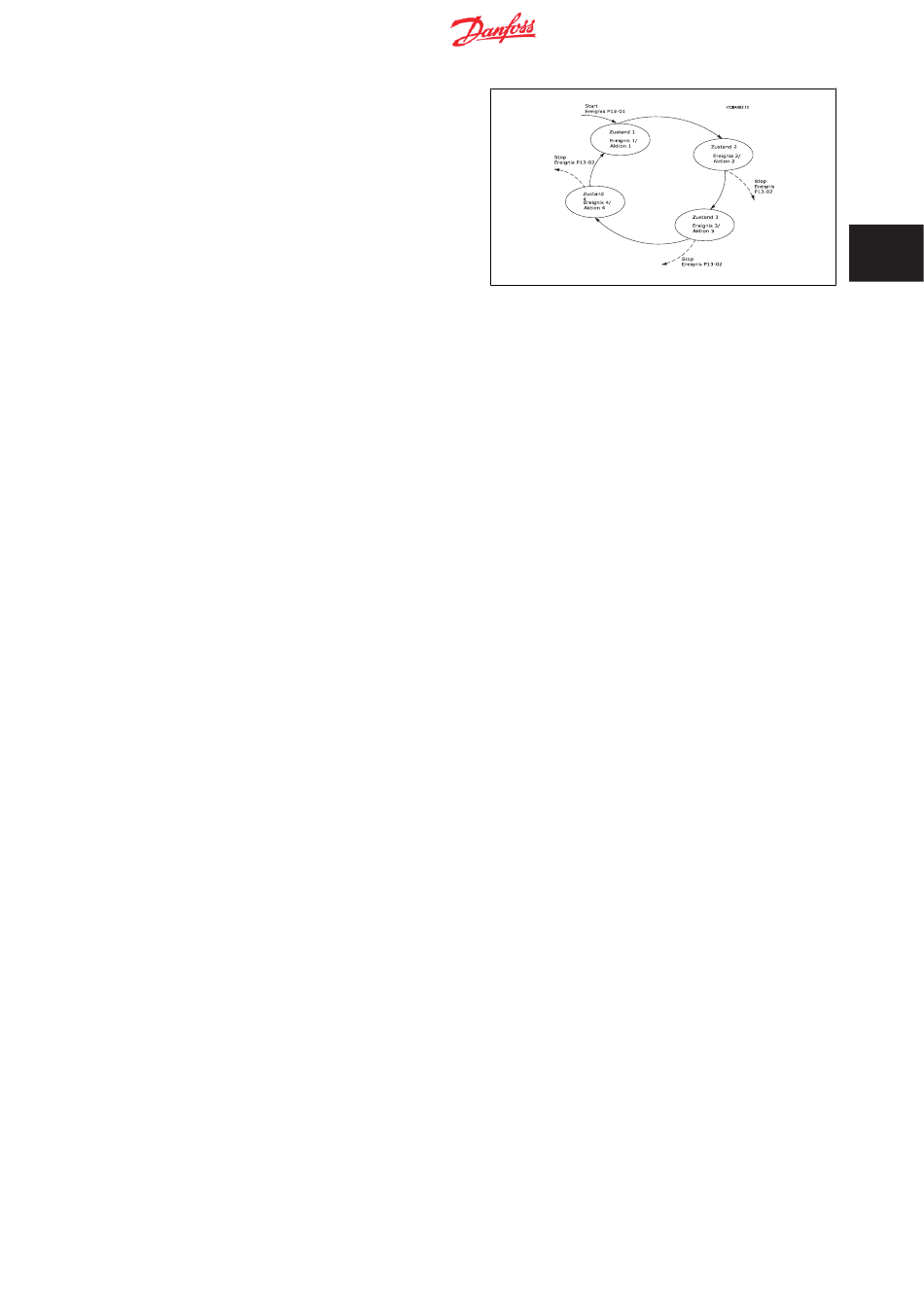

/ Aktion [1] . Die Abbildung
/ Aktionen :
