4.5 Sonderbedingungen

4.8.1 Zweck der Leistungsreduzierung

Leistungsreduzierung muss berücksichtigt werden, wenn der Frequenzumrichter bei niedrigem Luftdruck (Höhenlage), niedrigen Drehzahlen, mit langen
Motorkabeln, Kabeln mit großem Querschnitt oder bei hoher Umgebungstemperatur betrieben wird. Der vorliegende Abschnitt beschreibt die erforderli-
chen Maßnahmen.
4.8.2 Leistungsreduzierung wegen erhöhter Umgebungstemperatur
Die über 24 h gemessene Durchschnittstemperatur (T
(T ) liegen.
AMB,MAX
Wird der Frequenzumrichter bei hohen Umgebungstemperaturen betrieben, so ist eine Reduzierung des Dauerausgangsstroms notwendig.
Die Leistungsreduzierung hängt vom Schaltmodus ab, der in Par. 14-00 auf 60° PWM oder SFAVM eingestellt werden kann.
Gehäuse A
60° PWM - Pulsbreitenmodulation

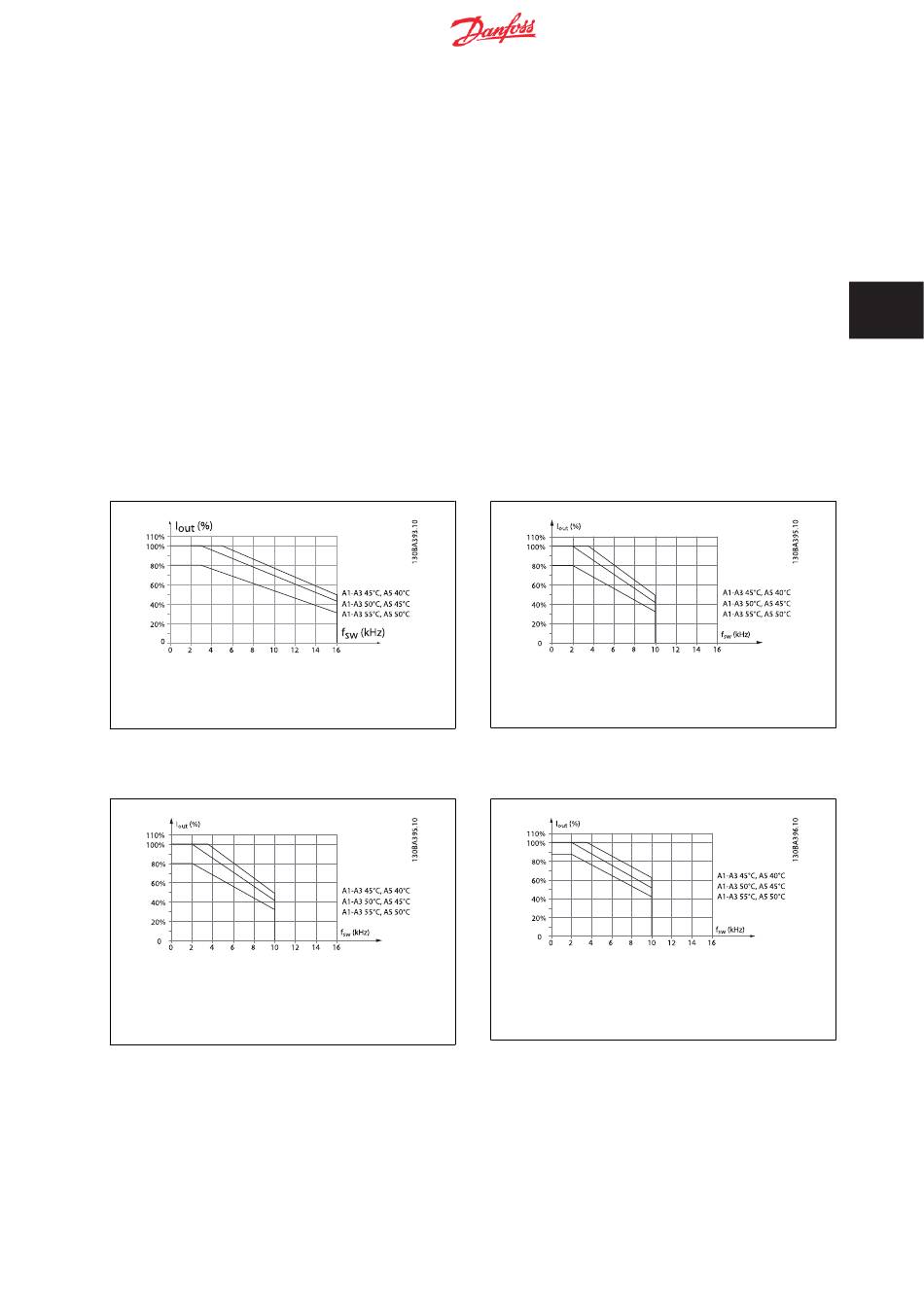

Abbildung 4.1: Leistungsreduzierung von I
dene T für Gehäuse A bei 60° PWM
AMB, MAX
Bei Verwendung eines Motorkabels von nur 10 m Länge oder weniger bei Baugröße A ist weniger Leistungsreduzierung notwendig. Die Länge des
Motorkabels hat in diesem Fall nämlich einen relativ großen Einfluss auf die empfohlene Leistungsreduzierung.
Abbildung 4.3: Leistungsreduzierung von I
dene T für Gehäuse A über 60° PWM und maximales
AMB, MAX
10 m Motorkabel
) muss mindestens 5 °C unter der der maximal zulässigen Umgebungstemperatur
AMB, AVG
SFAVM: Stator Frequency Asyncron Vector Modulation
für verschie-
out
für verschie-
out
MG.33.BC.03 - VLT ® ist eine eingetragene Marke von Danfoss
Abbildung 4.2: Leistungsreduzierung I
T für Gehäuse A über SFAVM
AMB, MAX
Abbildung 4.4: Leistungsreduzierung I
T für Gehäuse A über SFAVM und maximales 10 m
AMB, MAX
Motorkabel
4 FC 300-Auswahl
4
für verschiedene
out
für verschiedene
out
