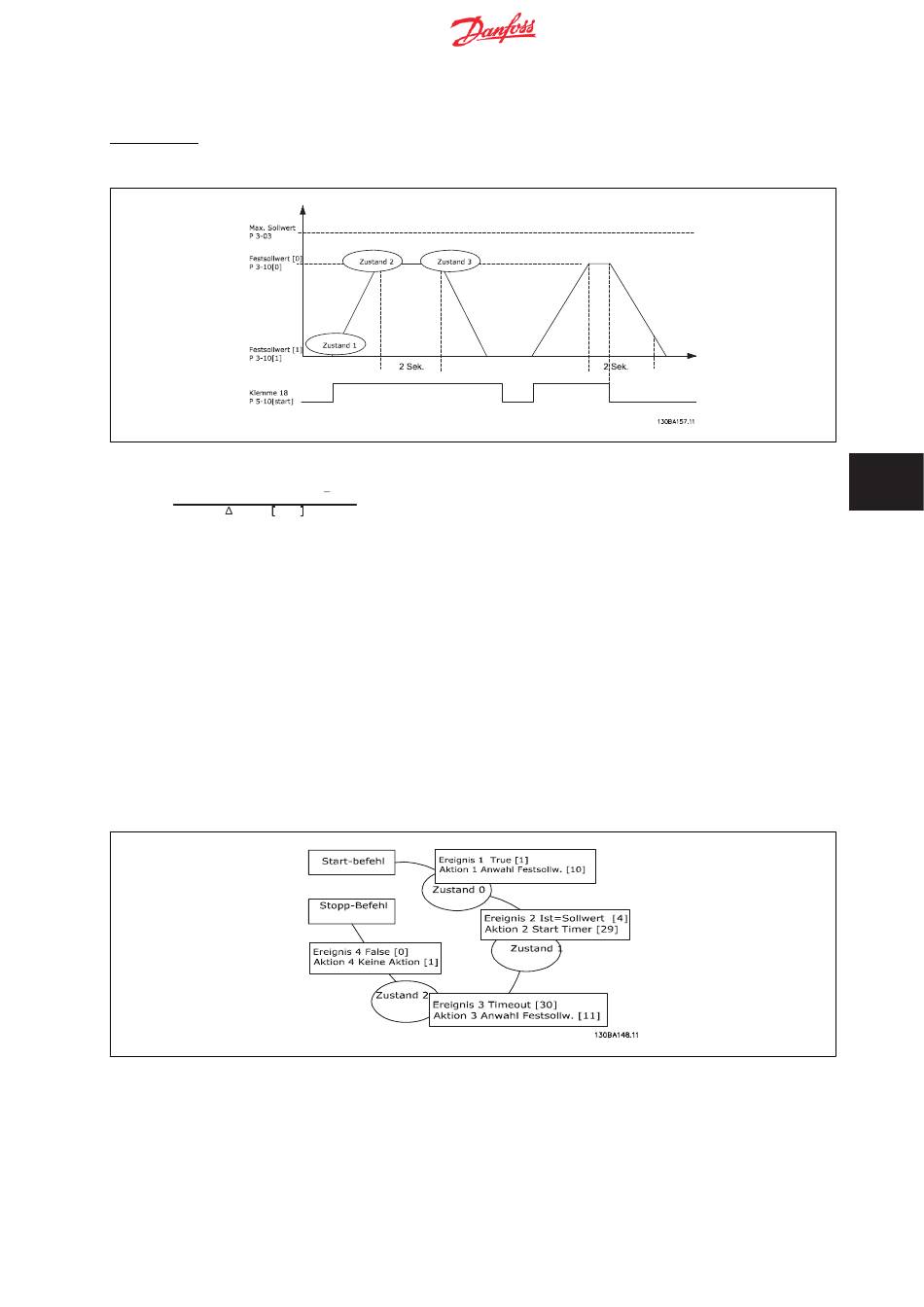

7.1.10 SLC - Anwendungsbeispiel

Einfache Sequenz:
Start – Rampe auf – 2 Sek. Sollwertdrehzahl fahren – Rampe ab und Nulldrehzahl bis zum Stoppsignal.
Rampenzeiten in Par. 3-41 und 3-42 auf die gewünschten Zeiten einstellen.
t Beschl. n Norm (
×
t Rampe
=
Sollw. UPM
Ohne Funktion
Klemme 27 auf (Par. 5-12) einstellen.
Festsollwert 0 auf gewünschte Sollwertdrehzahl (Par. 3-10 [0]) in Prozent von max. Sollwertdrehzahl (Par. 3-03) einstellen. Ex.: 60 %
Festsollwert 1 auf zweite Festdrehzahl einstellen (Par. 3-10 [1] Beispiel: 0 % (Null).
Timer 0 für konstante Drehzahl in Par. 13-20 [0] einstellen. Ex.: 2 s
Ereignis 1 in Par. 13-51 [1] auf True (Wahr)
Ereignis 2 in Par. 13-51 [2] auf Ist=Sollwert
Ereignis 3 in Par. 13-51 [3] auf Timeout 0
False (Falsch)
Ereignis 4 in Par. 13-51 [1] auf
Aktion 1 in Par. 13-52 [1] auf Anwahl Festsollw. 0
Start Timer 0
Aktion 2 in Par. 13-52 [2] auf
Anwahl Festsollw. 1
Aktion 3 in Par. 13-52 [3] auf
Keine Aktion
Aktion 4 in Par. 13-52 [4] auf
Smart Logic Control in Par. 13-00 auf EIN einstellen.
Start-/Stopp-Befehl wird auf Klemme 18 angewendet. Mit dem Stoppsignal wird die Rampe im Frequenzumrichter verringert und der Leerlauf aktiviert.
Par. 25 )
. 1
[1] einstellen.
[4] einstellen.
[30] einstellen.
[0] einstellen.
[10] einstellen.
[29] einstellen.
[11] einstellen.
[1] einstellen.
