8 Optionen und Zubehör
8.2.1 Galvanische Trennung der Option MCB 101
Digital-/Analogeingänge sind bei der Option MCB 101 und in der Steuerkarte des Frequenzumrichter galvanisch von anderen Ein-/Ausgängen getrennt.
Die Digital-/Analogausgänge der Option MCB 101 sind galvanisch von anderen Ein-/Ausgängen auf der Option MCB 10, jedoch nicht von denen auf der
Steuerkarte des Frequenzumrichters getrennt.
Sollen die Digitaleingänge 7, 8 oder 9 über die interne 24 V-Versorgung (Klemme 9) angesteuert werden, muss die Verbindung zwischen 1 und 5 wie in
der Abbildung zu sehen verschaltet werden.
8

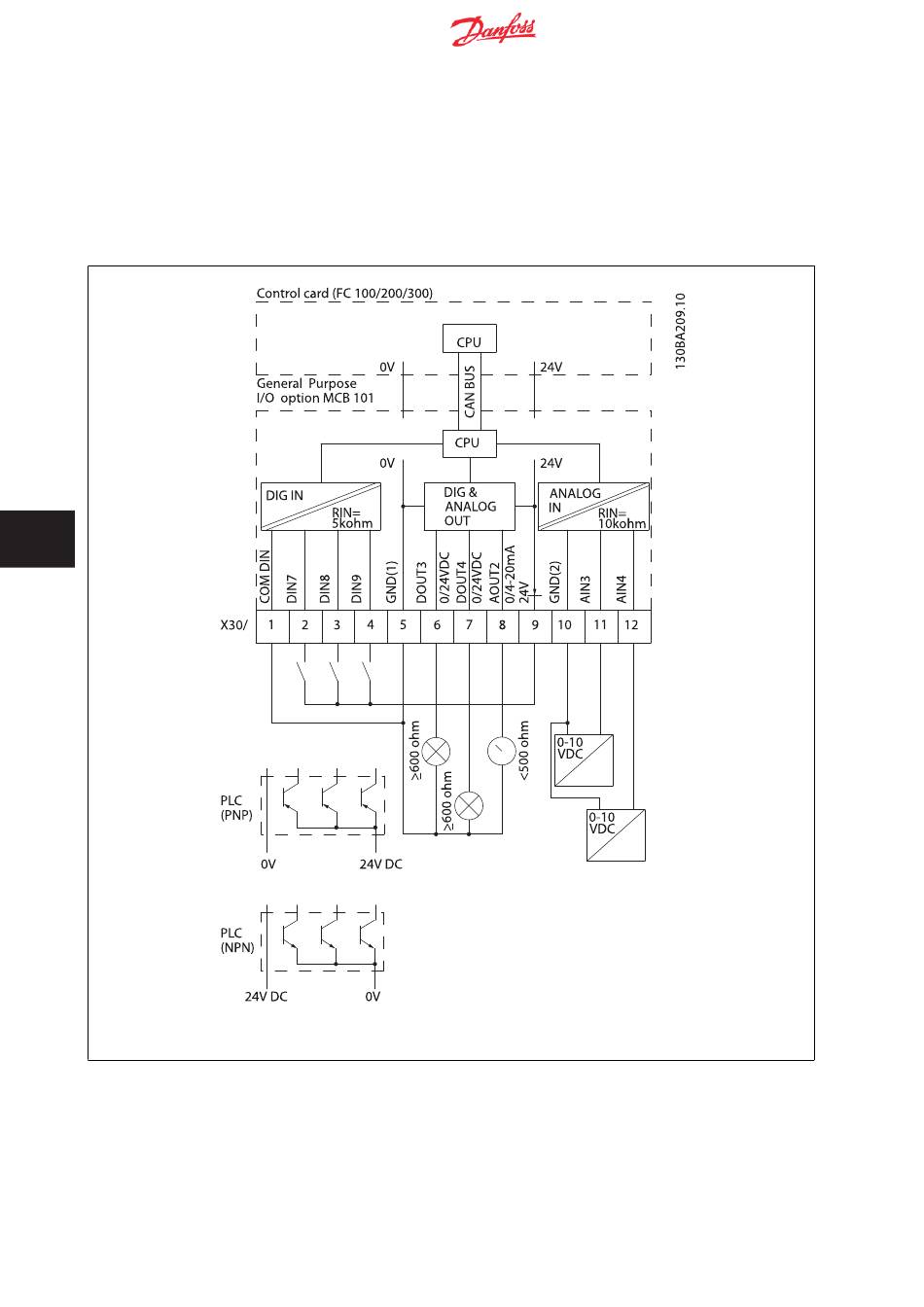

Abbildung 8.1: Prinzipschaubild
