3 Einführung zum FC 300
Sollwertverarbeitung
Ortsollwert

Fern-Sollwert

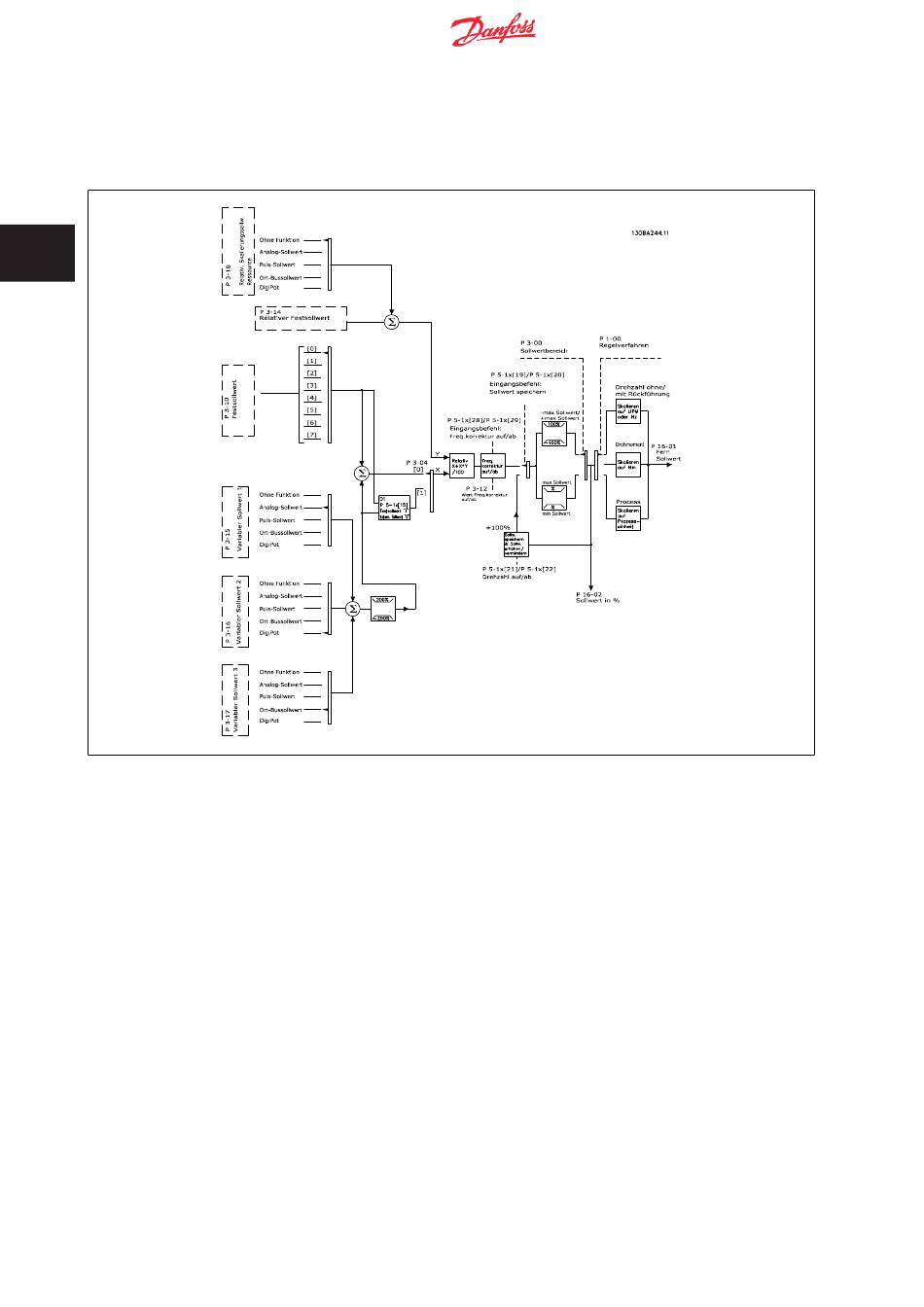

In der Abbildung unten ist das System zur Berechnung des Fern-Sollwerts dargestellt.
3
Der Fern-Sollwert wird bei jedem Abtastintervall berechnet und besteht anfänglich aus zwei Teilen:
1. X (externer Sollwert): Eine Summe von bis zu vier extern ausgewählten Sollwerten, bestehend aus einer beliebigen Kombination (bestimmt durch
die Einstellung von Par. 3-15, 3-16 und 3-17) eines Festsollwerts (Par. 3-10), variabler Analogsollwerte, variabler Digitalsollwerte und verschie-
dener serieller Bussollwerte in einer beliebigen Einheit, in welcher der Frequenzumrichter gesteuert wird ([Hz], [UPM], [Nm] usw.).
2. Y (der relative Sollwert): Eine Summe eines relativen Festsollwerts (Par. 3-14) und eines variablen relativen Skalierungssollwerts (Par. 3-18) in
[%].
Die zwei Teile werden in folgender Berechnung kombiniert: Resultierender Sollwert = X + X * Y / 100 %. Die Funktion
Sollwert speichern
die Funktion
Die Skalierung von Analogsollwerten wird in Parametergruppen 6-1* und 6-2* und die Skalierung digitaler Pulssollwerte in Parametergruppe 5-5* be-
schrieben.
Sollwertgrenzen und -bereiche werden in Parametergruppe 3-0* eingestellt.
24
kann durch Digitaleingänge am Frequenzumrichter aktiviert werden. Sie werden in Parametergruppe 5-1* beschrieben.
MG.33.BC.03 - VLT ® ist eine eingetragene Marke von Danfoss
FC 300 Projektierungshandbuch
Frequenzkorrektur Auf/Ab und
