6.6.3 Steuerklemmen

Steuerklemmen, FC 301
Logische Aufteilung der Klemmen:
1. 8-poliger Stecker mit digitalen Steuerklemmen.
2. 3-poliger Stecker mit RS-485-Busklemmen.
3. 6-poliger Stecker mit analogen Steuerklemmen.
4. USB-Anschluss.
Steuerklemmen, FC 302
Logische Aufteilung der Klemmen:
1. 10-poliger Stecker mit digitalen Steuerklemmen.
2. 3-poliger Stecker mit RS-485-Busklemmen.
6
3. 6-poliger Stecker mit analogen Steuerklemmen.
4. USB-Anschluss.
6.6.4 Elektrische Installation, Steueranschlüsse
Befestigen des Kabels in der Federzugklemme:
1. Kabel 9-10 mm abisolieren.
2. Führen Sie einen Schraubendreher
3. Kabel in die runde Klemmöffnung einführen.
4. Schraubendreher herausziehen. Das Kabel ist nun an der Klemme befestigt.
Entfernen des Kabels aus der Federzugklemme:
1. Führen Sie einen Schraubendreher
2. Kabel herausziehen.
1)
Max. 0,4 x 2,5 mm
136
1) in die rechteckige Öffnung ein, und öffnen Sie die Klemmfeder.
1) in die rechteckige Öffnung ein, und öffnen Sie die Klemmfeder.
1.
MG.33.BC.03 - VLT ® ist eine eingetragene Marke von Danfoss
FC 300 Projektierungshandbuch

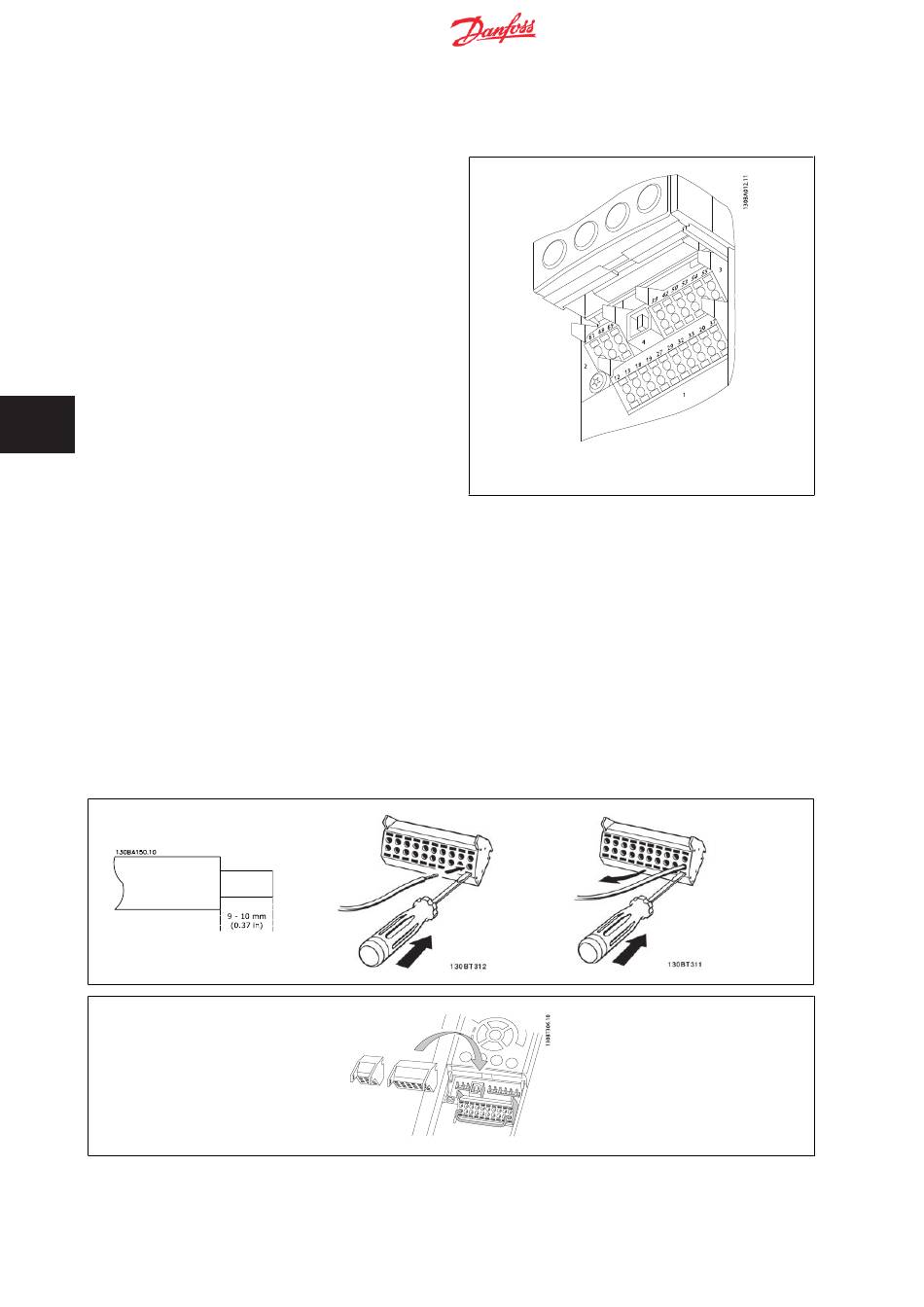

Abbildung 6.51: Steuerklemmen (alle Gehäuse)
2.
3.
