FC 300 Projektierungshandbuch 3 Einführung zum FC 300

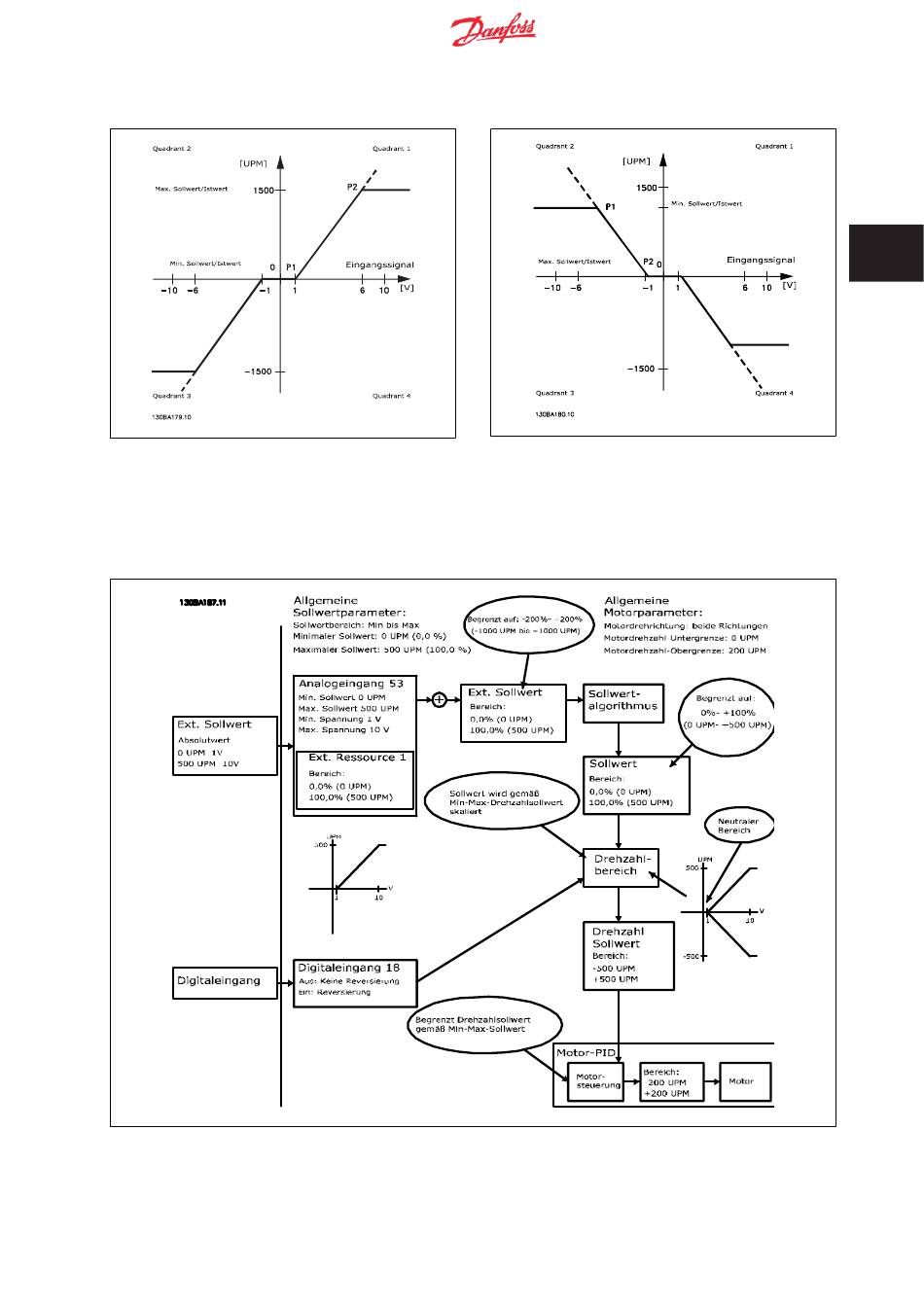

Die Größe des neutralen Bereichs wird von P1 oder P2 wie in der nachfolgenden Darstellung definiert.
3
Somit ergibt sich bei einem Sollwertendpunkt von P1 = (0 V, 0 UPM) kein neutraler Bereich. Ein Sollwertendpunkt von beispielsweise P1 = (1 V, 0 UPM)
führt jedoch zu einem neutralen Bereich von -1 V bis +1 V, sofern Endpunkt P2 in Quadrant 1 oder Quadrant 4 gelegt wird.
Fall 1: Positiver Sollwert mit neutralem Bereich und Reversierung über Digitaleingang
Dieser Fall zeigt die Wirkung der Min.-Max.-Begrenzungen an einem Sollwerteingang.
27
