Siehe folgende EMV-Störfestigkeitstabelle.
Spannungsbereich: 200-240 V, 380-480 V
Fachgrundnorm
Abnahmekriterium
Netz
Motor
Bremse
Zwischenkreiskopplung
Steuerleitungen
Standardbus
Relaisleitungen
Anwendungs- und Feldbus-
Optionen
LCP-Kabel
Externe 24 V DC
Gehäuse
AD: Luftentladung
CD: Kontaktentladung
CM: Befehlsmodus
DM: Differenzialmodus
1. Einkopplung auf Kabelschirm
Tabelle 3.2: Störfestigkeit

3.5.1 PELV - Protective Extra Low Voltage (Schutzkleinspannung)

PELV bietet Schutz durch Schutzkleinspannung nach EN 50178. Ein Schutz gegen elektrischen Schlag gilt als gewährleistet, wenn die Stromversorgung
vom Typ PELV ist und die Installation gemäß den örtlichen bzw. nationalen Vorschriften für PELV-Versorgungen ausgeführt wurde.
Alle Steuerklemmen und die Relaisklemmen 01-03/04-06 entsprechen PELV (gilt nicht für 525-600 V-Geräte und bei geerdetem Dreieck-Netz größer 300
V).
Die galvanische (sichere) Trennung wird erreicht, indem die Anforderungen für höhere Isolierung erfüllt und die entsprechenden Kriech-/Luftabstände
beachtet werden. Die Anforderungen sind in der Norm EN 61800-5-1 beschrieben.
Die Bauteile, die die elektrische Trennung gemäß nachstehender Beschreibung bilden, erfüllen ebenfalls die Anforderungen für höhere Isolierung und der
entsprechenden Tests gemäß Beschreibung in EN 61800-5-1.
Die galvanische PELV-Trennung ist an sechs Punkten vorhanden (siehe Abbildung):
Um den PELV-Schutzgrad beizubehalten, müssen alle steuerklemmenseitig angeschlossenen Geräte den PELV-Anforderungen entsprechen, d. h. Ther-
mistoren müssen beispielsweise verstärkt/zweifach isoliert sein.
1. Netzteil (SMPS) einschließlich Isolation des Signals U
Gleichstrom-Zwischenkreisspannung anzeigt.
2. Gate-Treiber zur Ansteuerung der IGBTs (Triggertransformato-
ren/Optokoppler).
3. Stromwandler.
4. Bremselektronik (Optokoppler).
5. Einschaltstrombegrenzung, EMV und Temperaturmesskreise.
6. Ausgangsrelais.
Eine funktionale galvanische Trennung (a und b auf der Zeichnung) ist für die optionale externe 24 V-Versorgung und für die RS485-Standardbusschnitt-
stelle vorgesehen.
Burst Surge-Transienten
IEC 61000-4-4 IEC 61000-4-5
B B
2 kV/2 DM
4 kV CM
4 kV/12 CM
4 kV CM 4 kV/2 1)
4 kV CM 4 kV/2 1)
4 kV CM 4 kV/2 1)
2 kV CM 1)
2 kV/2
2 kV CM 1)
2 kV/2
2 kV CM 1)
2 kV/2
2 kV CM
2 kV/2 1)
2 kV CM 1)
2 kV/2
0,5 kV/2 DM
2 kV CM
1 kV/12 CM
— —
, das die
DC
MG.33.BC.03 - VLT ® ist eine eingetragene Marke von Danfoss
ESD Abgestrahlte elektromagneti-
IEC sche Felder
61000-4-2 IEC 61000-4-3
B A
— —
— —
— —
— —
— —
— —
— —
— —
— —
— —
8 kV AD
10 V/m
6 kV CD

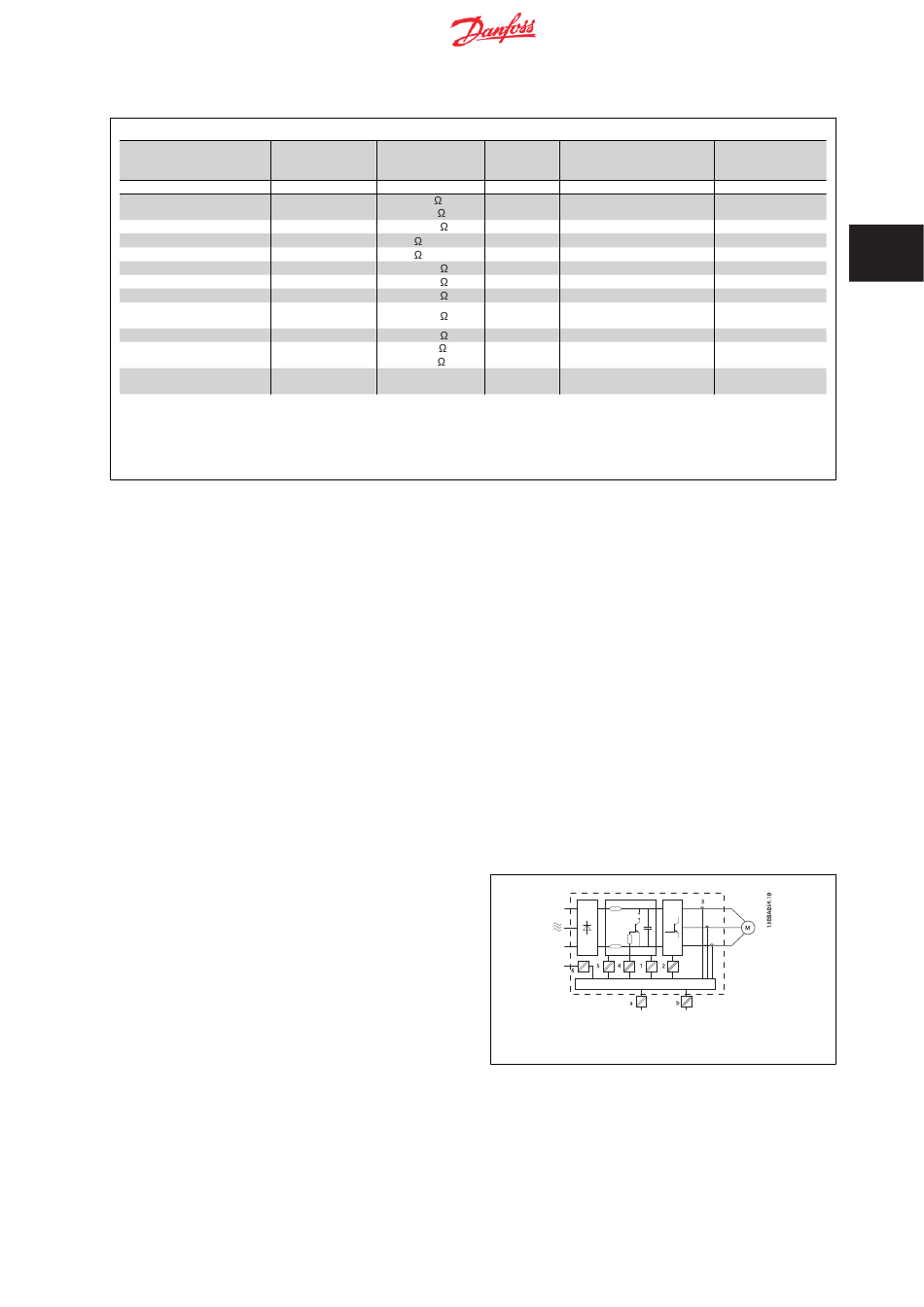

Abbildung 3.3: Galvanische Trennung
