9 Installieren und Konfigurieren der RS-485-
Schnittstelle

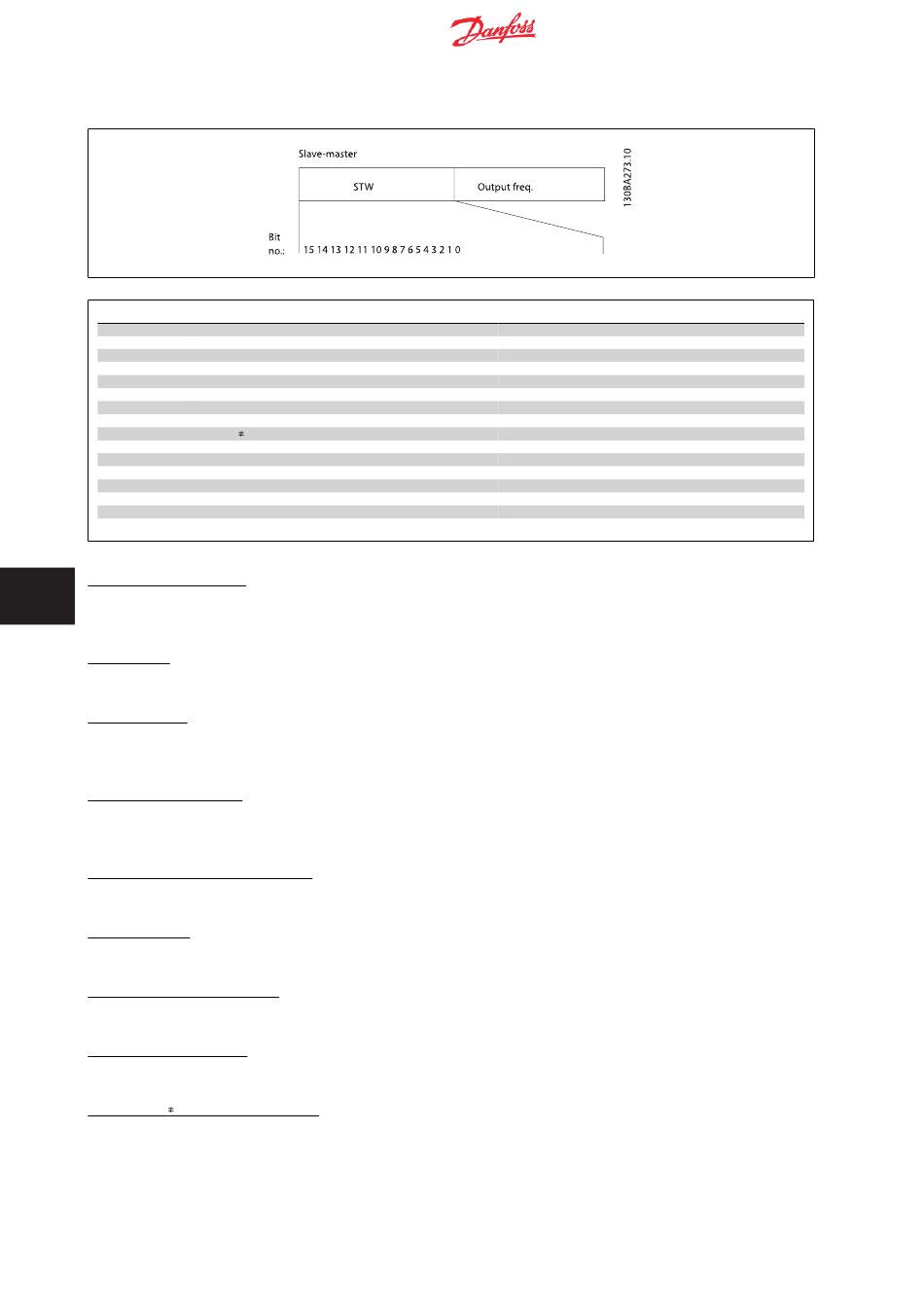

9.6.2 Zustandswort gemäß FC-Profil (ZSW) (Par. 8-10 = FC-Profil)
Bit Bit = 0
00 Regler nicht bereit
01 FU nicht bereit
02 Motorfreilauf
03 Kein Fehler
04 Kein Fehler
05 Reserviert
06 Kein Fehler
07 Keine Warnung
08 Drehzahl
09 Ortbetrieb
10 Außerhalb Frequenzgrenze
11 Kein Betrieb
12 FU OK
13 Spannung OK
14 Moment OK
15 Timer OK
Erklärung der Zustandsbits
Bit 00, Regler nicht bereit/bereit:
9
Bit 00 = „0": Der Frequenzumrichter hat abgeschaltet. Bit 00 = „1": Regler des Frequenzumrichters bereit, aber möglicherweise keine Versorgung zum
Leistungsteil (bei externer 24 V-Versorgung der Steuerkarte).
Bit 01, FU bereit:
Bit 01 = „1": Der Frequenzumrichter ist betriebsbereit, aber der Motorfreilauf-Befehl ist über die Digitaleingänge oder den Buseingang aktiv.
Bit 02, Motorfreilauf:
Bit 02 = „0": Der Frequenzumrichter führt einen Motorfreilauf aus. Bit 02 = „1": Der Motor läuft an, wenn die entsprechenden Startsignale gegeben
werden.
Bit 03, Kein Fehler/Abschaltung:
Bit 03 = „0": Es liegt kein Fehlerzustand des Frequenzumrichters vor. Bit 03 = „1": Der Frequenzumrichter hat abgeschaltet. Um den Fehler zurückzusetzen,
muss ein [Reset] ausgeführt werden.
Bit 04, Kein Fehler/Fehler (keine Abschaltung):
Bit 04 = „0": Es liegt kein Fehlerzustand des Frequenzumrichters vor. Bit 04 = „1": Der Frequenzumrichter meldet einen Fehler, aber schaltet nicht ab.
Bit 05, Nicht benutzt:
Bit 05 wird im Zustandswort nicht benutzt.
Bit 06, Kein Fehler/Abschaltblockierung:
Bit 06 = „0": Es liegt kein Fehlerzustand des Frequenzumrichters vor. Bit 06 = „1": Der Frequenzumrichter ist abgeschaltet und blockiert.
Bit 07, Keine Warnung/Warnung:
Bit 07 = „0": Es liegen keine Warnungen vor. Bit 07 = „1": Eine Warnung liegt vor.
Bit 08, Drehzahl Sollwert/Drehzahl = Sollwert:
Bit 08 = „0": Der Motor läuft, die aktuelle Drehzahl entspricht aber nicht dem voreingestellten Drehzahlsollwert. Dies kann z. B. bei der Rampe auf/ab
der Fall sein. Bit 08 = „1": Die Motordrehzahl entspricht dem voreingestellten Drehzahlsollwert.
186
Sollwert
MG.33.BC.03 - VLT
Bit = 1
Regler bereit
FU bereit
Aktivieren
Abschaltung
Fehler (keine Abschaltung)
-
Abschaltblockierung
Warnung
Drehzahl = Sollwert
Bussteuerung
Frequenzgrenze OK
Betrieb
Gestoppt, autom. Start
Spannung überschritten
Moment überschritten
Timer überschritten
