6 Installieren
6.5.9 Bremskabel
(Nur Standard bei Buchstabe B an Stelle 18 des Typencodes.)
Klemmennummer
81, 82
Das Anschlusskabel für den Bremswiderstand muss abgeschirmt sein. Die Abschirmung ist mittels Schirmbügeln mit dem leitenden Grundblech des
Frequenzumrichters und dem Metallgehäuse des Bremswiderstandes zu verbinden.
Die Größe des Kabelquerschnitts muss dem Bremsmoment entsprechen. Weitere Hinweise zur sicheren Installation siehe auch
90.FX.YY sowie MI.50.SX.YY
Beachten Sie bitte, dass je nach Versorgungsspannung an den Klemmen Spannungen bis zu 1099 V DC auftreten können.
6

6.5.10 Zwischenkreiskopplung

(Nur bei Buchstabe D an Stelle 21 des Typencodes erweitert.)
Klemmennummer
88, 89
Das Anschlusskabel muss abgeschirmt sein. Die max. Länge zwischen Frequenzumrichter und DC-Sammelschiene beträgt 25 m.
Die Zwischenkreiskopplung ermöglicht einen Lastausgleich beim Zusammenschalten mehrerer Frequenzumrichter über die DC-Zwischenkreise.
Beachten Sie, dass die Spannung an den Klemmen bis zu 1099 V DC betragen kann.
Die Zwischenkreiskopplung ist nur mit Sonderzubehör möglich. Weitere Informationen erhalten Sie bei Danfoss.

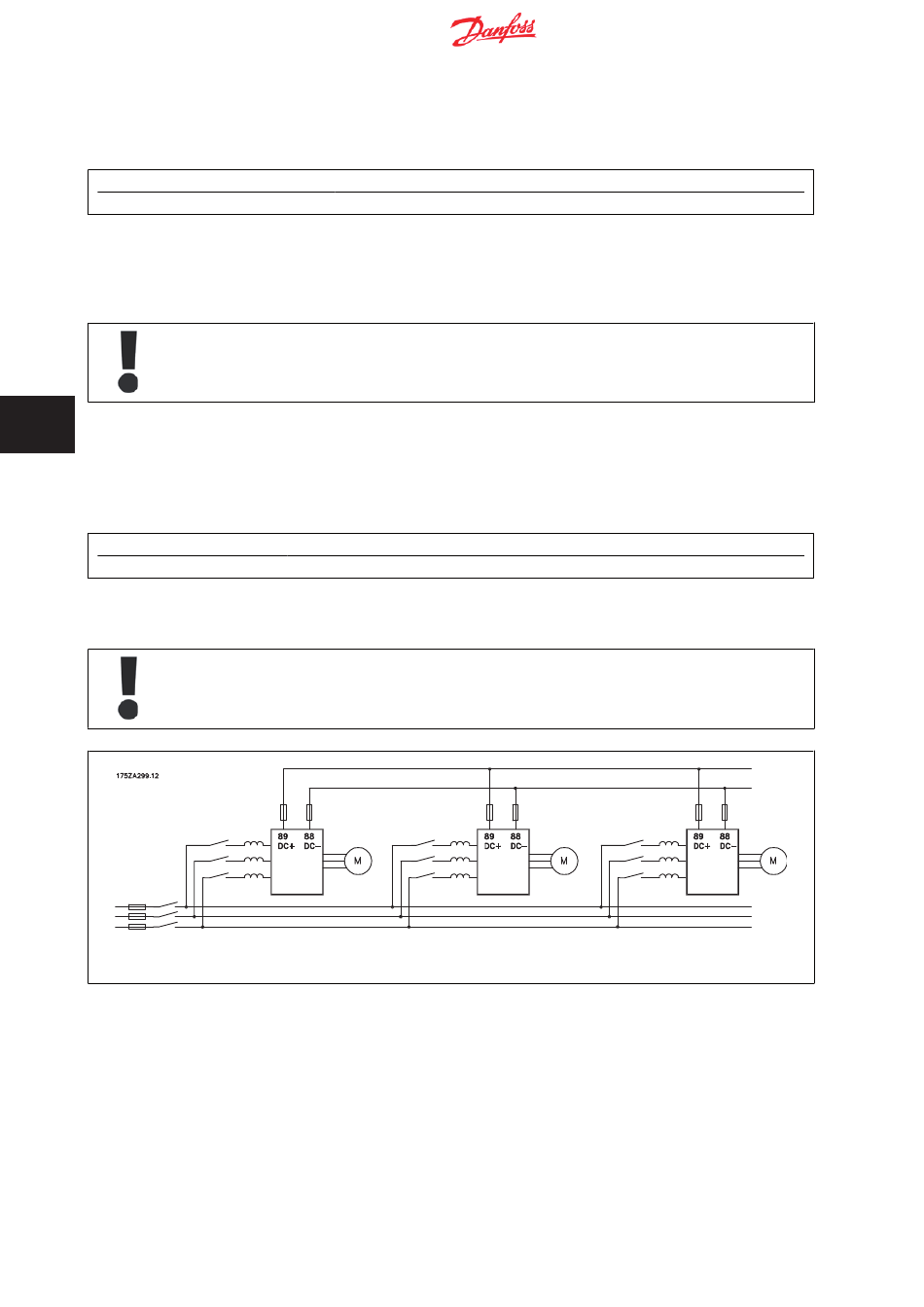

Abbildung 6.47: Anschlussmöglichkeit der Zwischenkreiskopplung
130
Funktion
Bremswiderstandsklemmen
.
Funktion
Zwischenkreiskopplung
