Abbildung 8.3: Verbindung zur externen 24 V DC-Versor-
gung bei Gehäusegrößen A5, B1, B2, C1 und C2.
8.6 MCB 112 VLT® PTC-Thermistorkarte
Über die Option MCB 112 kann die Temperatur eines Elektromotors über einen PTC-Thermistoreingang überwacht werden. Es ist eine B-Option für den
VLT® AutomationDrive FC 302 mit Funktion „Sicherer Stopp".
8
Informationen über den Einbau und die Installation der Option entnehmen Sie bitte dem Abschnitt
vorne.

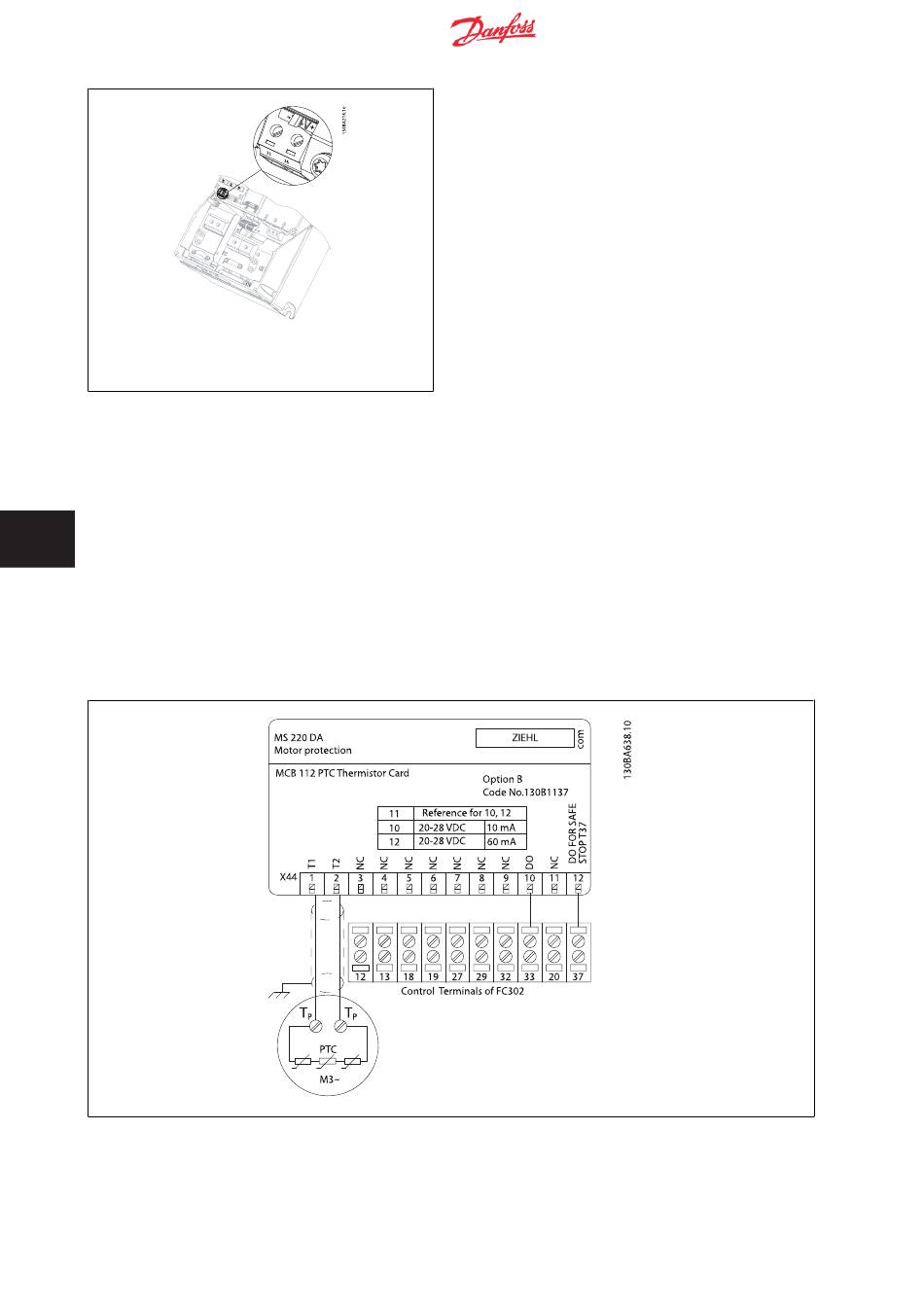

X44/1 und X44/2 sind die Thermistoreingänge, X44/12 aktiviert die Funktion „Sicherer Stopp" des FC 302 (Kl. 37), wenn die Thermistorwerte es erfordern,
und X44/10 informiert den FC 302, dass die Anforderung eines sicheren Stopps von MCB 112 kam, um eine entsprechende Alarmhandhabung sicherzu-
stellen. Einer der Digitaleingänge des FC 302 (oder ein Digitaleingang einer installierten Option) müssen auf PCT-Karte 1 [80] eingestellt werden, um die
Informationen von X44/10 nutzen zu können. Par. 5-19 Klemme 37 Sicherer Stopp muss auf die gewünschte Funktionalität für sicheren Stopp eingestellt
werden (Werkseinstellung ist Sicherer Stopp Alarm).
