Danfoss VLT FC 300 Projektierungshandbuch Seite 76

4 FC 300-Auswahl
Gehäuse B
Für die Gehäuse B und C hängt die Leistungsreduzierung auch vom Überlastmodus ab, der in Par. 1-04 gewählt wurde.
60° PWM - Pulsbreitenmodulation
4

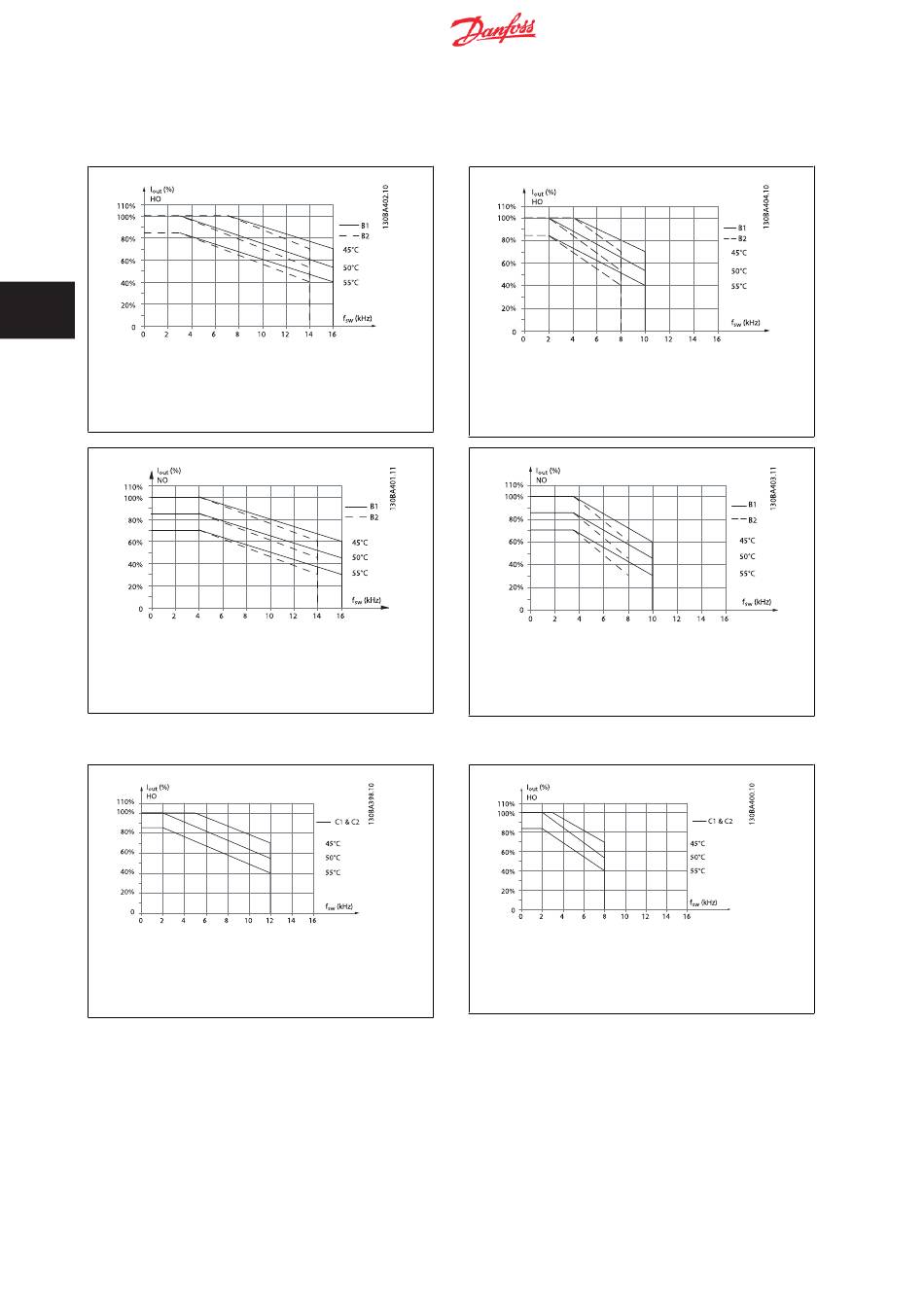

Abbildung 4.5: Leistungsreduzierung von I
dene T für Gehäuse B über 60° PWM in hohem Dreh-
AMB, MAX
momentmodus (160 % Überlastmoment)
Abbildung 4.7: Leistungsreduzierung von I
dene T für Gehäuse B über 60° PWM in normalem
AMB, MAX
Drehmomentmodus (110 % Überlastmoment)
Gehäuse C
60° PWM - Pulsbreitenmodulation
Abbildung 4.9: Leistungsreduzierung von I
dene T für Gehäuse C über 60° PWM in hohem Dreh-
AMB, MAX
momentmodus (160 % Überlastmoment)
76
SFAVM: Stator Frequency Asyncron Vector Modulation
für verschie-
out
für verschie-
out
SFAVM: Stator Frequency Asyncron Vector Modulation
für verschie-
out
MG.33.BC.03 - VLT ® ist eine eingetragene Marke von Danfoss
FC 300 Projektierungshandbuch
Abbildung 4.6: Leistungsreduzierung von I
dene T für Gehäuse B über SFAVM in hohem Dreh-
AMB, MAX
momentmodus (160 % Überlastmoment)
Abbildung 4.8: Leistungsreduzierung von I
dene T für Gehäuse B über SFAVM in normalem
AMB, MAX
Drehmomentmodus (110 % Überlastmoment)
Abbildung 4.10: Leistungsreduzierung von I
dene T für Gehäuse C über SFAVM in hohem Dreh-
AMB, MAX
momentmodus (160 % Überlastmoment)
für verschie-
out
für verschie-
out
für verschie-
out
