8 Optionen und Zubehör
Die Relaisoption unterstützt nicht FC 302-Frequenzumrichter, die vor Kalenderwoche 50/2004 hergestellt wurden.
Die Relaisoption wird ab Software-Version 2.03 (siehe Par. 15-43) unterstützt.
1) WICHTIG! Der Aufkleber MUSS wie gezeigt an der oberen Frontabdeckung angebracht werden (UL-Zulassung).
Warnung - Doppelte Stromversorgung
8

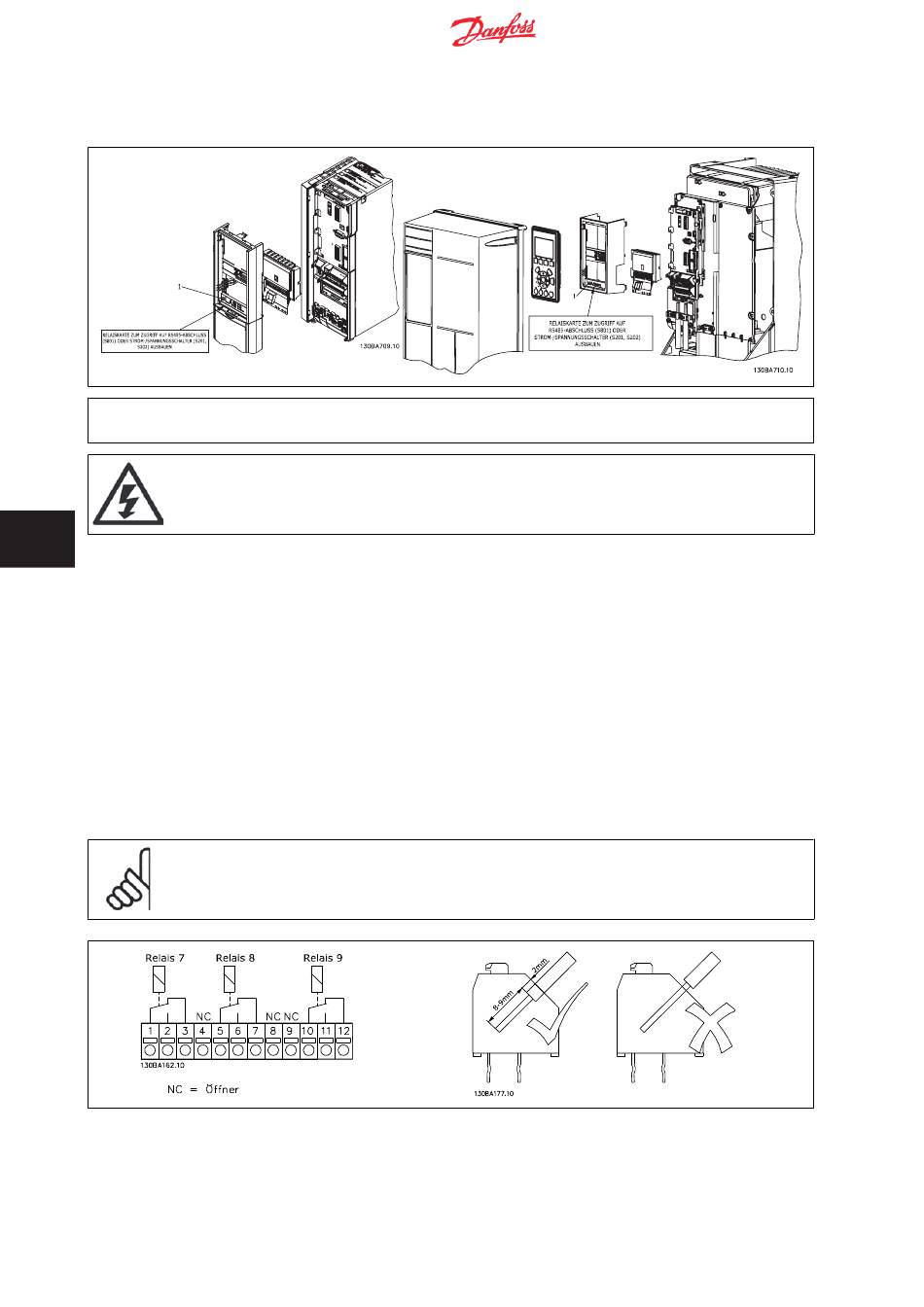

Installation der Relaisoption MCB 105:
• Die Energiezufuhr zum Frequenzumrichter unterbrechen.
• Die Energiezufuhr zu den spannungsführenden Teilen der Relaisklemmen muss unterbrochen sein.
• LCP Bedieneinheit, Klemmenabdeckung und LCP-Gestell vom FC 30x entfernen.
• Option MCB 105 in Steckplatz B stecken.
• Die Relaiskabel anschließen und mittels der beigefügten Kabelbinder am Gehäuse befestigen.
• Die richtige Länge des abisolierten Drahts sicherstellen (siehe Zeichnung unten).
• Keine Netzspannung führenden Teile (Hochspannung) mit Steuersignalen (PELV) mischen.
• Die tieferen Frontabdeckungen für A-/B-Optionen anbringen.
• Die LCP Bedieneinheit wieder aufstecken.
• Die Energiezufuhr zum Frequenzumrichter wieder herstellen.
• Die Relaisfunktionen in Par. 5-40 [6-8], 5-41 [6-8] und 5-42 [6-8] auswählen.
ACHTUNG!
Array [6] ist Relais 7, Array [7] ist Relais 8 und Array [8] ist Relais 9
168
A2-A3-B3
MG.33.BC.03 - VLT
A5-B1-B2-B4-C1-C2-C3-C4
