FC 300 Projektierungshandbuch

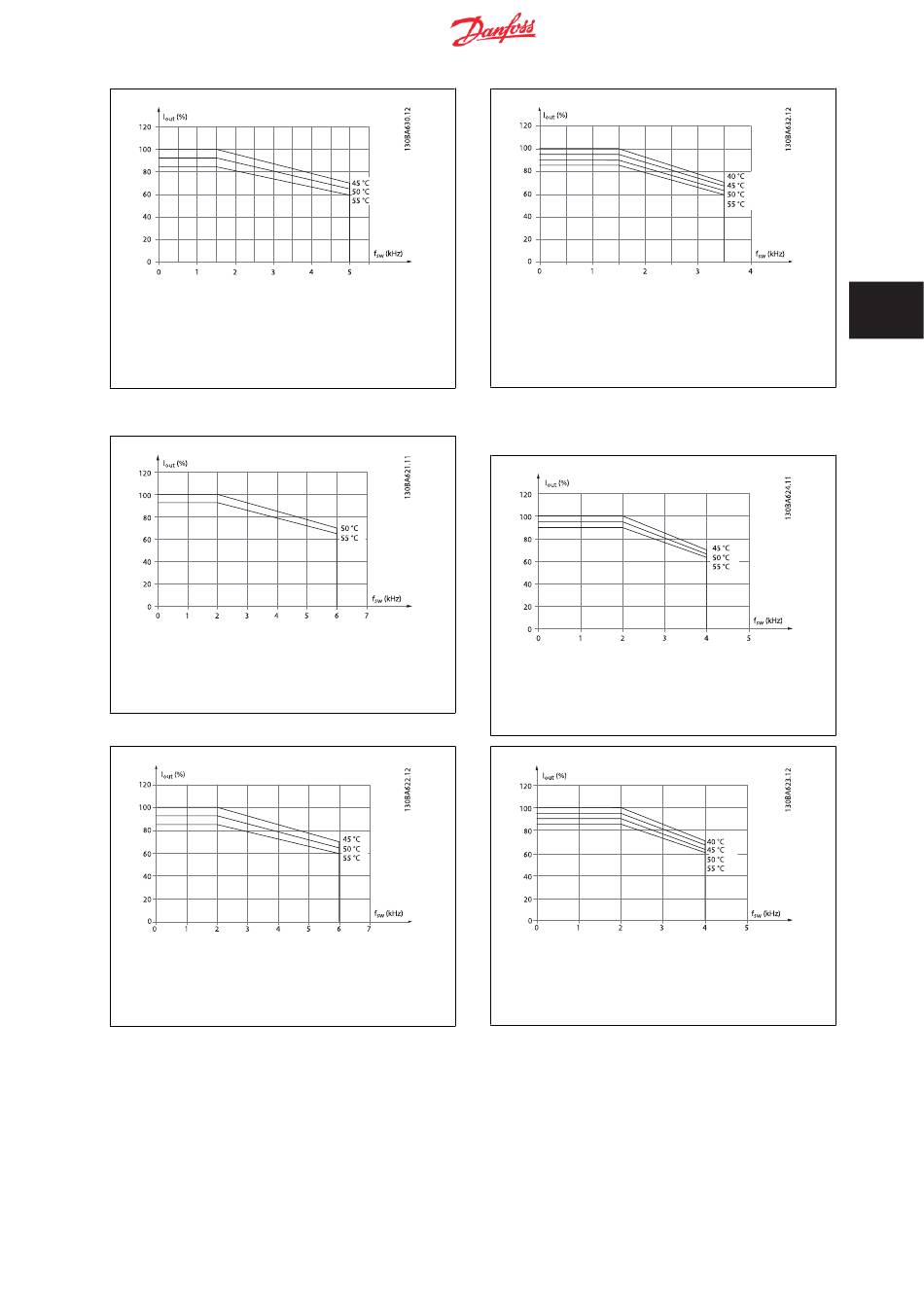

Abbildung 4.23: Leistungsreduzierung von I
dene T für Gehäuse D bei 690 V über 60° PWM in
AMB, MAX
normalem Drehmomentmodus (110 % Überlastmoment)
nur
Hinweis: Par. 3-15.
E-Gehäuse
60° PWM - Pulsbreitenmodulation, 380-500 V
Abbildung 4.25: Leistungsreduzierung von I
dene T für Gehäuse E bei 500 V über 60° PWM in
AMB, MAX
hohem Drehmomentmodus (160 % Überlastmoment)
Abbildung 4.27: Leistungsreduzierung von I
dene T für Gehäuse E bei 500 V über 60° PWM in
AMB, MAX
normalem Drehmomentmodus (110 % Überlastmoment)
für verschie-
out
SFAVM: Stator Frequency Asyncron Vector Modulation,
380-500 V
für verschie-
out
für verschie-
out
MG.33.BC.03 - VLT ® ist eine eingetragene Marke von Danfoss
Abbildung 4.24: Leistungsreduzierung von I
dene T für Gehäuse D bei 600 V über SFAVM in nor-
AMB, MAX
malem Drehmomentmodus (110 % Überlastmoment) Hin-
weis: nur Par. 3-15.
Abbildung 4.26: Leistungsreduzierung von I
dene T für Gehäuse E bei 500 V über SFAVM in ho-
AMB, MAX
hem Drehmomentmodus (160 % Überlastmoment)
Abbildung 4.28: Leistungsreduzierung von I
dene T für Gehäuse E bei 500 V über SFAVM in nor-
AMB, MAX
malem Drehmomentmodus (110 % Überlastmoment)
4 FC 300-Auswahl
