6 Installieren
6.2 Mechanische Installation - Gehäuse D und E
ACHTUNG!
In diesem Abschnitt wird die mechanische Installation der Gehäuse D und E beschrieben. Die mechanische Installation von kleineren
Frequenzumrichtern wurde bereits in einem vorangegangenen Abschnitt behandelt.
Die mechanische Installation des Frequenzumrichters muss sorgfältig vorbereitet werden, um ein ordnungsgemäßes Ergebnis sicherzustellen und zu-
sätzliche Arbeit während der Installation zu vermeiden. Sehen Sie sich zu Beginn die mechanischen Zeichnungen am Ende dieser Anleitung an, um sich
mit Platzanforderungen vertraut zu machen.
6.3.1 Benötigte Werkzeuge
Für die mechanische Installation werden die folgenden Werkzeuge benötigt:
• Bohrer mit 10 oder 12 mm Bohrereinsatz
6
• Maßband
• Schraubenschlüssel mit Stecknüssen 7-17 mm
• Schlüsselverlängerungen
• Blechstanze für Durchführungen oder Kabelverschraubungen in IP21- und IP54-Geräten
• Hebetraverse zum Heben des Geräts (Stange oder Rohr mit Ø 20 mm) mit einer Hebekapazität von 400 kg
• Kran oder anderes Hebezeug, um den Frequenzumrichter an seine Position zu setzen
• Ein Torxschraubendreher T50 zum Einbau des Gehäuses E1 in Ausführungen mit Schutzart IP21 und IP54.

6.3.2 Allgemeine Aspekte

Freiraum
Lassen Sie ausreichend Freiraum über und unter dem Frequenzumrichter für Luftzirkulation und Kabelzugang. Darüber hinaus muss Platz vor dem Gerät
sein, um die Tür des Schaltschranks öffnen zu können.

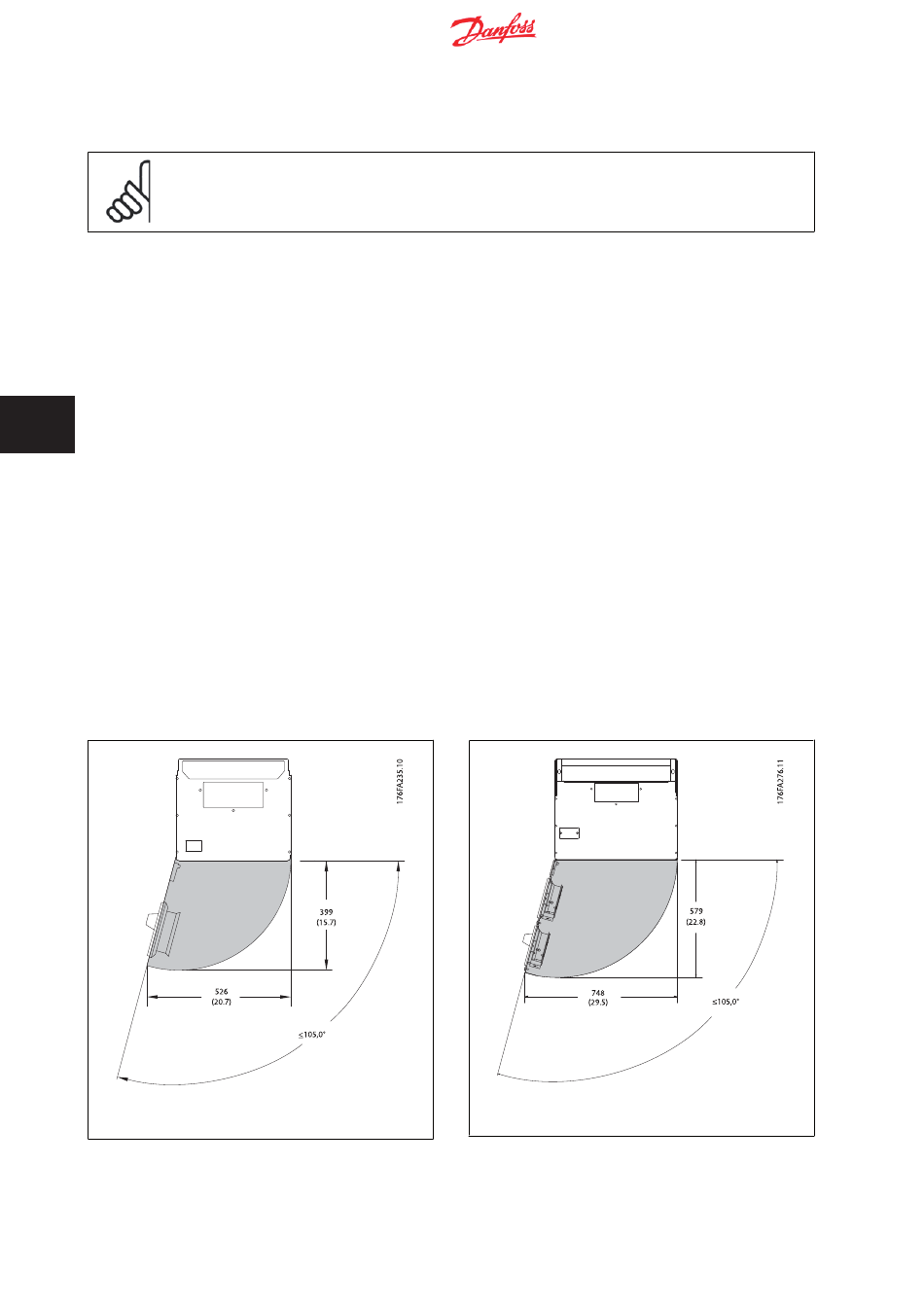

Abbildung 6.2: Freiraum vor IP21/IP54-Gehäuse D1 und D2.
102
Abbildung 6.3: Freiraum vor IP21/IP54-Gehäuse E1.
