FC 300 Projektierungshandbuch
6.9.2 RS 485-Busanschluss

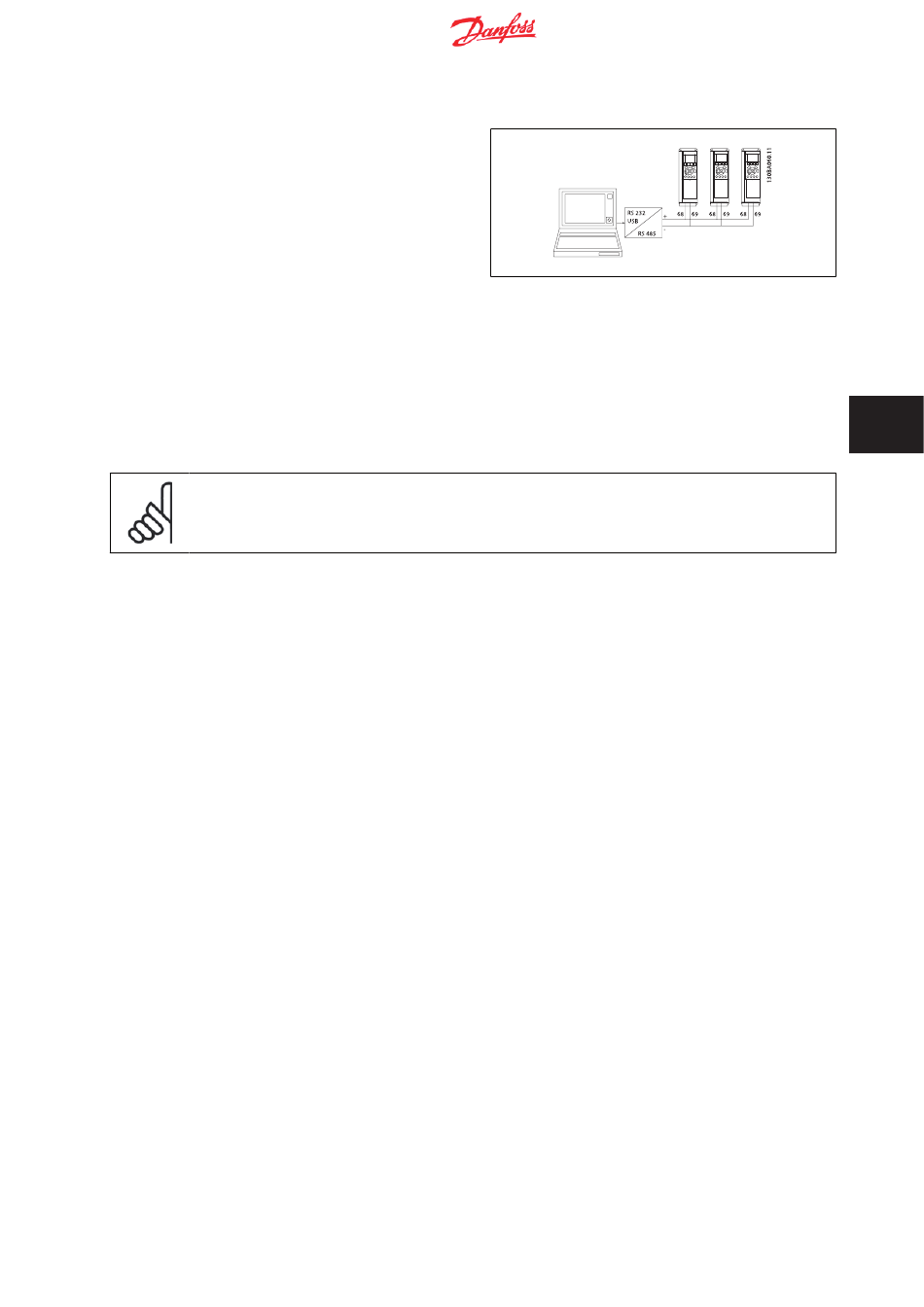

Ein oder mehrere Frequenzumrichter können mittels der seriellen Stan-
dardschnittstelle an einen RS485-Master oder über Konverter an einen
PC angeschlossen werden. Klemme 68 ist an das P-Signal (TX+, RX+)
und Klemme 69 an das N-Signal (TX-, RX-) anzuschließen.
Sollen mehrere Frequenzumrichter angeschlossen werden, sind die
Schnittstellen parallel zu verdrahten (RS-485-Bus).
Das Anschlusskabel ist geschirmt auszuführen, wobei der Schirm beidseitig aufzulegen und ein großflächiger Potentialausgleich vorzusehen ist. Zur Ver-
meidung von Potentialausgleichsströmen über die Abschirmung kann der Kabelschirm über Klemme 61 einseitig geerdet werden (Klemme 61: Intern über
RC-Glied mit dem Gehäuse verbunden).
Busabschluss
Der RS-485-Bus muss pro Segment an beiden Endpunkten durch ein Widerstandsnetzwerk abgeschlossen werden. Hierzu ist Schalter S801 auf der
Steuerkarte auf „ON" zu stellen.
Nähere Informationen finden Sie im Abschnitt
ACHTUNG!
Das Kommunikationsprotokoll muss in Par. 8-30 auf FC/MC-Profil eingestellt werden.
Schalter S201, S202 und S801
.
