FC 300 Projektierungshandbuch
ACHTUNG!
Luftströmung, siehe
Drahtzugang
Es muss einwandfreier Kabelzugang vorhanden sein, dazu gehört auch die notwendige Biegetoleranz. Da das IP00-Gehäuse nach unten offen ist, müssen
Kabel an der Rückwand des Gehäuses, in dem der Frequenzumrichter eingebaut ist, befestigt werden, d. h. über Schirmbügel.
ACHTUNG!
Die Kabelschuhe müssen auf der Klemmenleiste montiert werden.
Klemmenbelegung
(Gehäuse D)
Berücksichtigen Sie die folgende Position der Klemmen bei der Auslegung des Kabelzugangs.

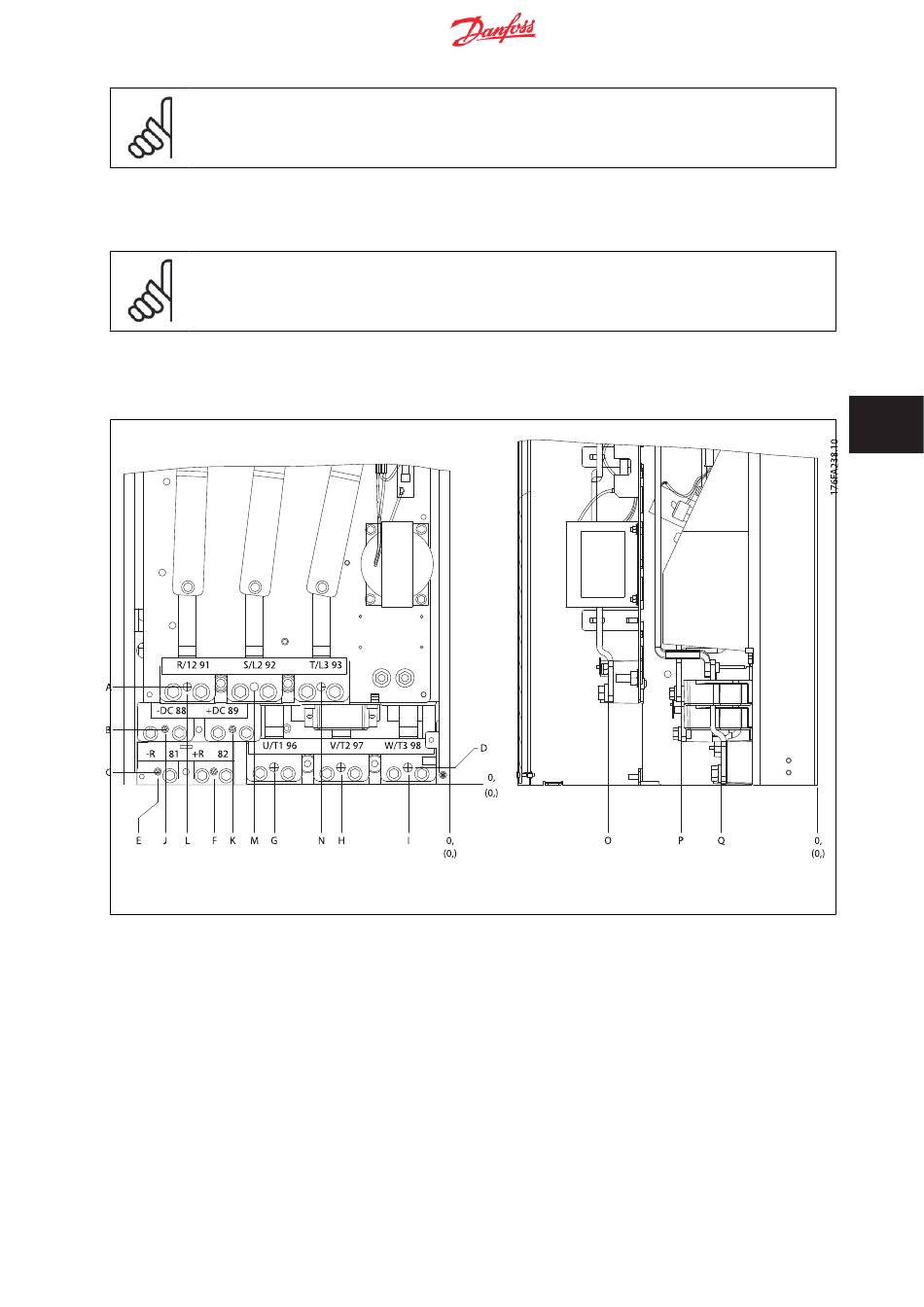

Abbildung 6.4: Positionen der Leistungsanschlüsse, Gehäuse D3/D4
Mechanische Abmessungen
auf den vorangegangenen Seiten.
MG.33.BC.03 - VLT ® ist eine eingetragene Marke von Danfoss
6 Installieren
6
103
