6 Installieren
6

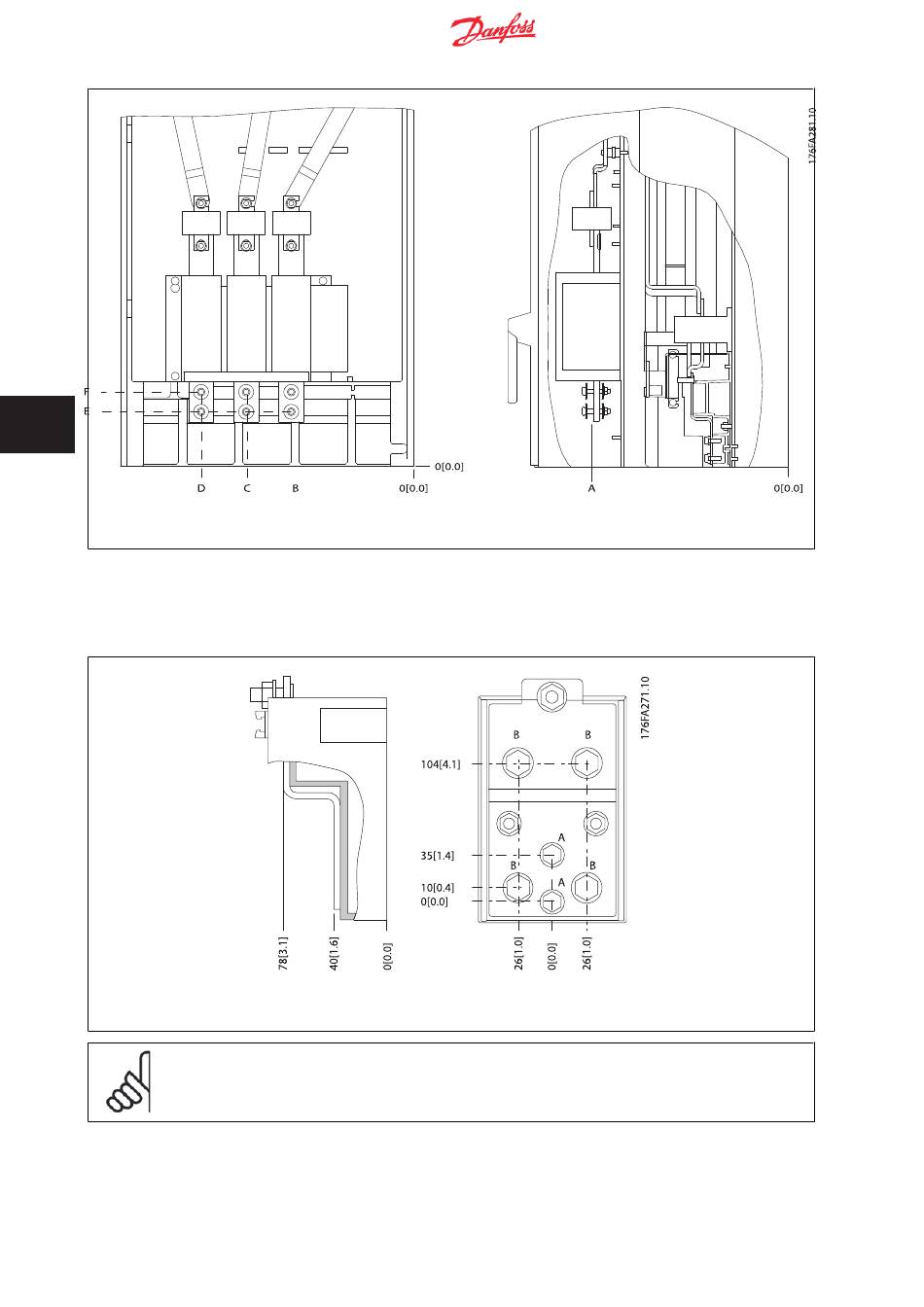

Abbildung 6.11: Positionen der Leistungsanschlüsse für Trennschalter bei IP00-Gehäuse
Beachten Sie, dass die Leistungskabel schwer und schwierig zu biegen sind. Achten Sie auf optimale Positionierung des Frequenzumrichters, um einfache
Installation der Kabel sicherzustellen.
An jeder Klemme können bis zu 4 Kabel mit Kabelschuhen oder durch Verwendung einer Standardkastenklemme angeschlossen werden. Erde wird an
den entsprechenden Terminierungsanschluss im Frequenzumrichter angeschlossen.
Abbildung 6.12: Detailansicht einer Klemme
ACHTUNG!
Leistungsanschlüsse sind an Position A oder B möglich.
