FC 300 Projektierungshandbuch
3.11.3 Installation für sicheren Stopp in Kombination mit MCB112
Ist das für explosionsgefährdete Bereiche zertifizierte Thermistormodul MCB112 angeschlossen, das Klemme 37 als sicherheitsbezogenen Abschaltkanal
verwendet, muss der Ausgang X44/11 von MCB112 über logisches UND mit dem sicherheitsbezogenen Sensor (wie ein Not-Aus-Taster, Schutzeinrich-
tungsschalter usw.) verknüpft werden, der die Funktion „Sicherer Stopp" aktiviert. Die UND-Logik muss EN 954-1, Sicherheitskategorie 3, entsprechen.
Der Anschluss vom Ausgang zur sicheren UND-Logik der Klemme 37 für sicheren Stopp muss vor Kurzschluss geschützt werden. Siehe Abbildung unten:

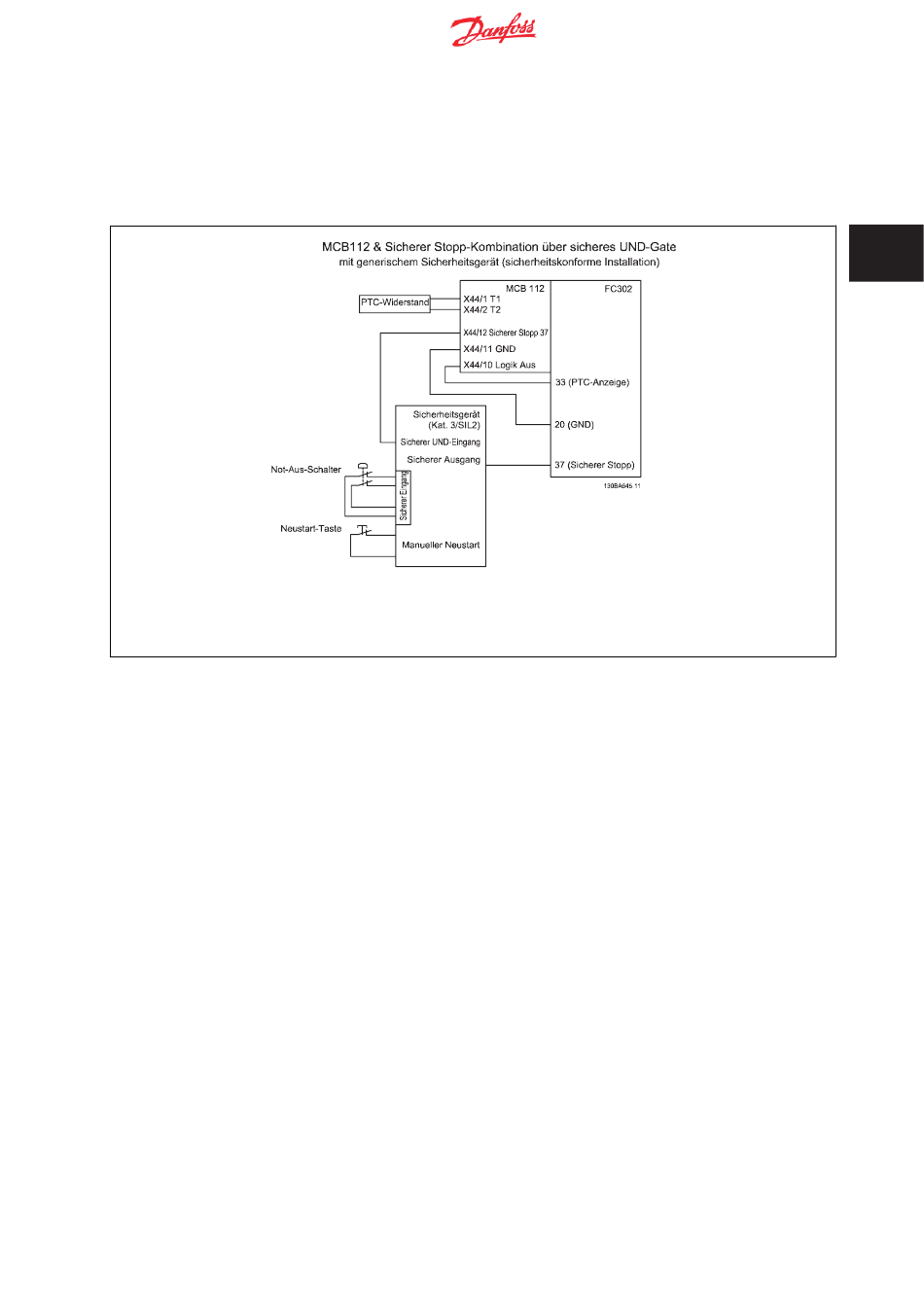

Abbildung 3.7: Abbildung der wesentlichen Aspekte bei der Installation einer Kombination für eine Anwendung der Funktion „Sicherer Stopp"
und eine MCB112-Anwendung. Die Abbildung zeigt einen Wiederanlauf-Eingang für die externe Sicherheitsvorrichtung. Dies bedeutet, dass
in dieser Anlage Parameter 5-19 auf Wert [7] oder [8] eingestellt sein könnte.
Parametereinstellungen für sicheren Stopp in Kombination mit MCB112.
Ist MCB112 angeschlossen, sind zusätzliche Einstellungen bei Parameter 5-19 möglich: [1] (Werkseinstellung) und [3] sind noch immer verfügbar, sollten
jedoch nicht eingestellt werden. Sie müssen nur eingestellt werden, wenn die Funktion „Sicherer Stopp" verwendet wird. Werden [1] oder [3] gewählt
und wird MCB112 ausgelöst, reagiert der Frequenzumrichter mit dem Alarm „Gefährlicher Fehler [A72]" und stoppt den Frequenzumrichter sicher ohne
automatischen Wiederanlauf. [4] und [5] stehen in diesem Fall zur Verfügung, sollten aber nicht verwendet werden. Sie müssen nur verwendet werden,
wenn MCB112 und kein anderer sicherheitsbezogener Sensor angeschlossen ist. Werden [4] oder [5] gewählt und die Funktion „Sicherer Stopp" aktiviert,
reagiert der Frequenzumrichter mit einem Alarm „Gefährlicher Fehler [A72]" und stoppt den Frequenzumrichter sicher ohne automatischen Wiederanlauf.
Optionen [6], [7], [8] oder [9] müssen für eine Kombination aus Sicherer Stopp und MCB112 verwendet werden. WICHTIG! Optionen [7] oder [8] stellen
sicheren Stopp auf automatischen Wiederanlauf.
Dies ist nur in einem von zwei der folgenden Fälle zulässig:
1. Der Schutz vor unerwartetem Anlauf wird über andere Teile der sicheren Stoppinstallation implementiert.
2. Ein Aufenthalt in der Gefahrenzone kann mechanisch ausgeschlossen werden, wenn die Funktion „Sicherer Stopp" nicht aktiviert ist. Insbeson-
dere müssen die folgenden Absätze der Normen im Rahmen der EU-Maschinenrichtlinie beachtet werden: 5.2.1, 5.2.2 und 5.2.3. von
EN954-1:1996 (oder ISO 13849-1:2006), 4.11.3 und 4.11.4 von EN292-2 (ISO 12100-2:2003).
