Danfoss VLT FC 300 Projektierungshandbuch Seite 104

6 Installieren
6

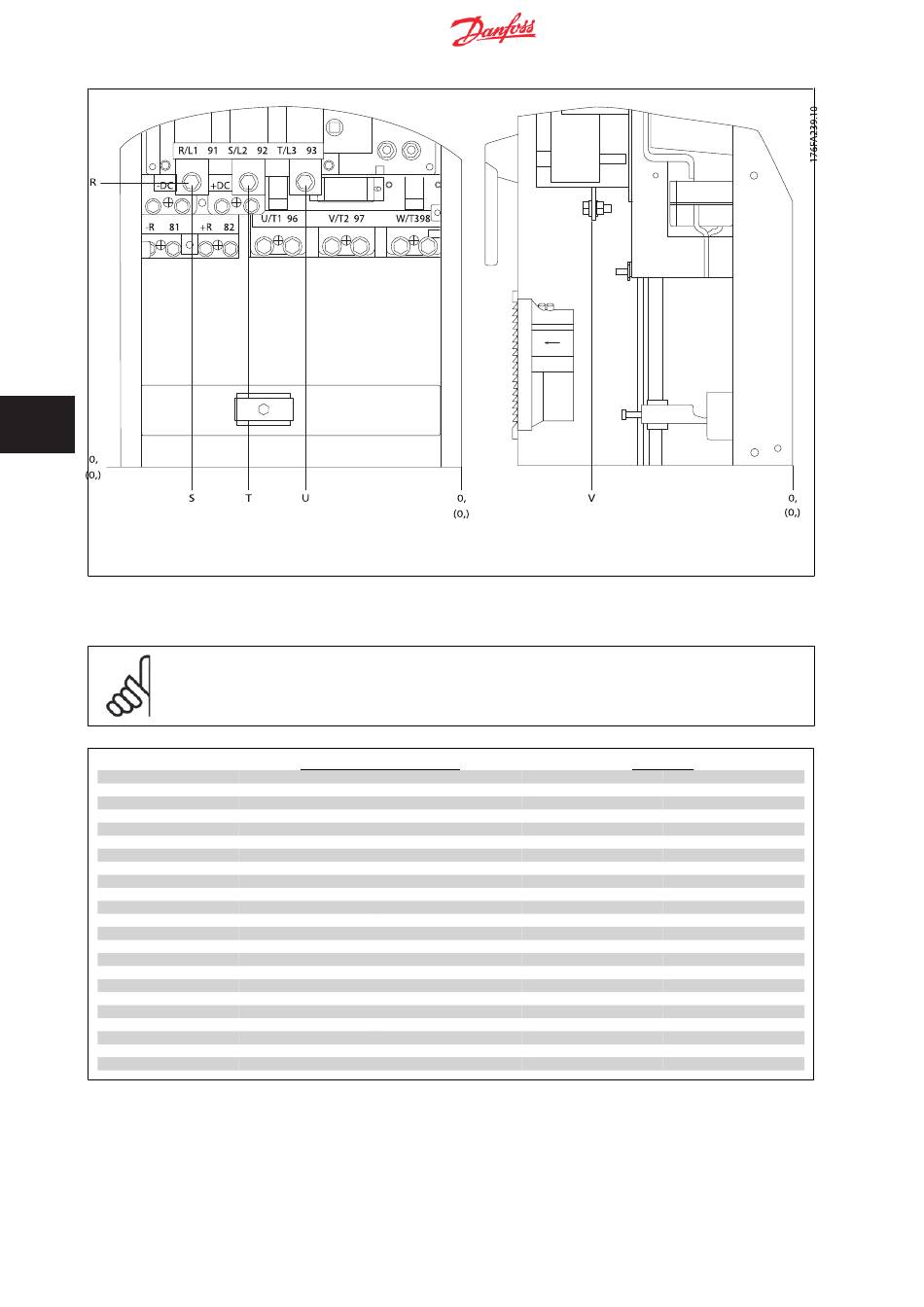

Abbildung 6.5: Positionen der Leistungsanschlüsse mit Trennschalter, Gehäuse D1/D2
Beachten Sie, dass die Leistungskabel schwer und schwierig zu biegen sind. Achten Sie auf optimale Positionierung des Frequenzumrichters, um einfache
Installation der Kabel sicherzustellen.
ACHTUNG!
Die Gehäuse D sind mit Standardeingangsklemmen oder Trennschalter verfügbar. Die Klemmenabmessungen sind in der Tabelle auf
der folgenden Seite enthalten.
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
Tabelle 6.3: Kabelpositionen entsprechen den obigen Zeichnungen: Abmessungen in mm
104
IP21 (NEMA 1) / IP54 (NEMA 12)
Gehäuse D1 Gehäuse D2
277 (10.9) 379 (14.9)
227 (8.9) 326 (12.8)
173 (6.8) 273 (10.8)
179 (7.0) 279 (11.0)
370 (14.6) 370 (14.6)
300 (11.8) 300 (11.8)
222 (8.7) 226 (8.9)
139 (5.4) 142 (5.6)
55 (2.2) 59 (2.3)
354 (13.9) 361 (14.2)
284 (11.2) 277 (10.9)
334 (13.1) 334 (13.1)
250 (9.8) 250 (9.8)
167 (6.6) 167 (6.6)
261 (10.3) 260 (10.3)
170 (6.7) 169 (6.7)
120 (4.7) 120 (4.7)
256 (10.1) 350 (13.8)
308 (12.1) 332 (13.0)
252 (9.9) 262 (10.3)
196 (7.7) 192 (7.6)
260 (10.2) 273 (10.7)
MG.33.BC.03 - VLT
Gehäuse D3
119 (4.7)
68 (2.7)
15 (0.6)
20.7 (0.8)
363 (14.3)
293 (11.5)
215 (8.4)
131 (5.2)
48 (1.9)
347 (13.6)
277 (10.9)
326 (12.8)
243 (9.6)
159 (6.3)
261 (10.3)
170 (6.7)
120 (4.7)
98 (3.8)
301 (11.8)
245 (9.6)
189 (7.4)
260 (10.2)
® ist eine eingetragene Marke von Danfoss
FC 300 Projektierungshandbuch
IP00/Chassis
Gehäuse D4
122 (4.8)
68 (2.7)
16 (0.6)
22 (0.8)
363 (14.3)
293 (11.5)
218 (8.6)
135 (5.3)
51 (2.0)
354 (13.9)
270 (10.6)
326 (12.8)
243 (9.6)
159 (6.3)
261 (10.3)
170 (6.7)
120 (4.7)
93 (3.7)
324 (12.8)
255 (10.0)
185 (7.3)
273 (10.7)
