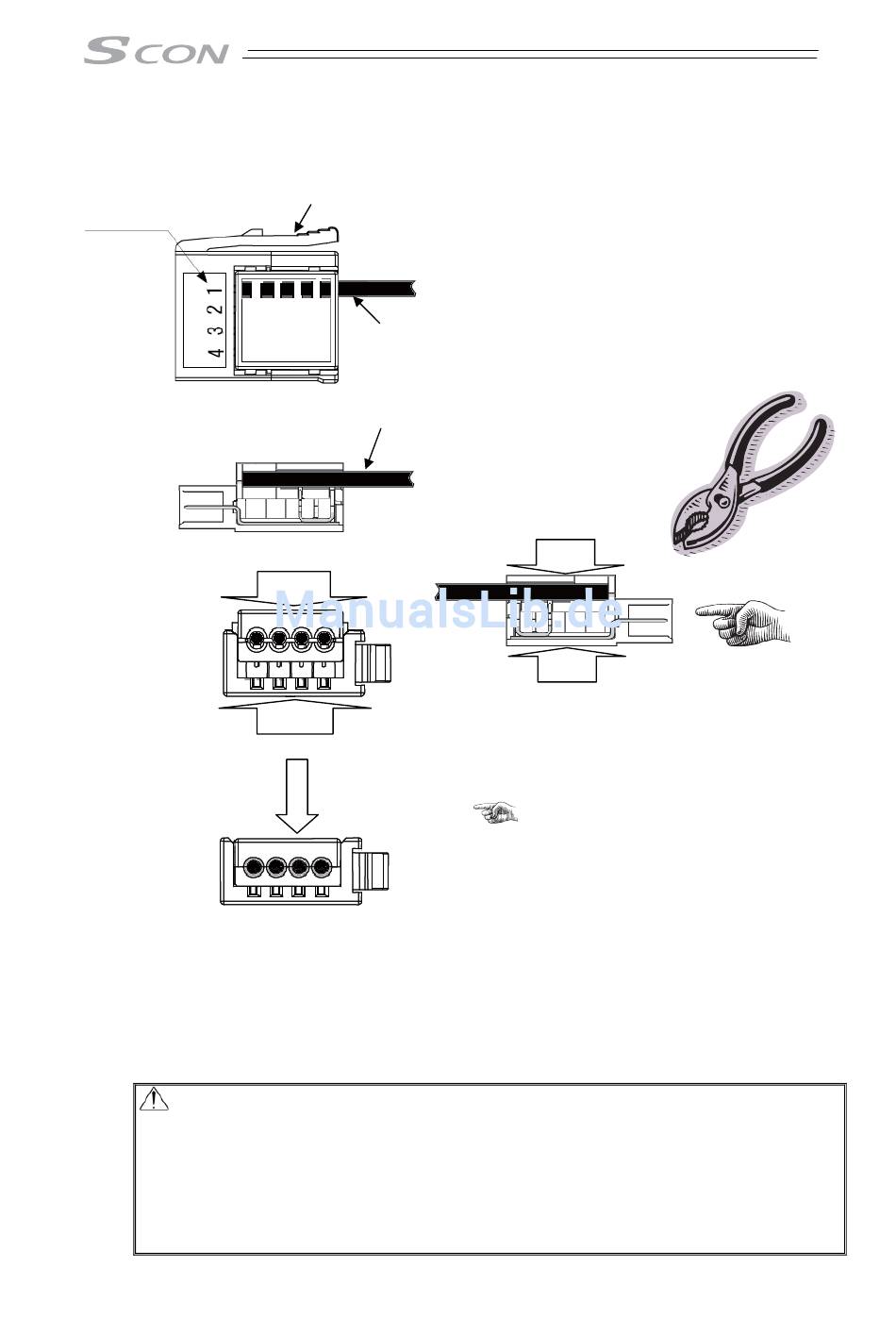

10.2.4 Handhabung des e-CON-Steckverbinders (Anschließen)
Pin No.
Anmerkung:
1) Wenn das Aufpressen fehlschlägt, kann der e-CON-Steckverbinder nicht mehr
verwendet werden. Versuchen Sie es mit einem neuen Steckverbinder.
2) Achten Sie beim Einstecken des Steckerverbinders in die Anschlussbuchse darauf, nicht
den Verriegelungsclip zu berühren, und führen den Steckverbinder parallel zum
Anschluss so weit ein, bis er hörbar einrastet („Klick").
3) Ziehen Sie nach dem Anschließen nicht an den Kabeln und ziehen Sie nicht am
Steckverbinder, bevor Sie den Verriegelungsclip gelöst haben.
274
Clamp Lever
Wire
Wire
Press
welding
Press
welding
1) Überprüfen des Kabeldurchmessers.
Überprüfen Sie das Kabel. Ein ungeeignetes
Kabel könnte zu einem schlechten Kontakt oder
zur Beschädigung des Steckverbinders führen.
2) Überprüfen Sie die Pinnummern und fügen das
Kabel ohne Abisolieren so weit wie möglich ein.
Das Abisolieren könnte zu Problemen wie
einem Kurzschluss oder dem Herausfallen des
Kabels führen.
Press
welding
Press
welding
3) Verwenden Sie eine gewöhnliche Parallelzange
mit einer Breite von mindestens 10 mm, um das
Kabel von oben und unten festzudrücken.
Verwenden Sie die Parallelzange in der hier
gezeigten Richtung und achten Sie beim
Schließen auf den richtigen Winkel. Drücken
Sie die Aufpressbuchse dann vollständig nach
unten, so dass sie bündig mit dem Gehäuse
abschließt.
Wird die Aufpressbuchse nicht vollständig in
das Gehäuse gedrückt, passt der
Steckverbinder möglicherweise nicht in die
entsprechende Anschlussbuchse oder der
Kontakt wird nicht ordnungsgemäß hergestellt.
4) Nach dem Aufpressen ziehen Sie behutsam am
Kabel, um zu bestätigen, dass es fest sitzt.
