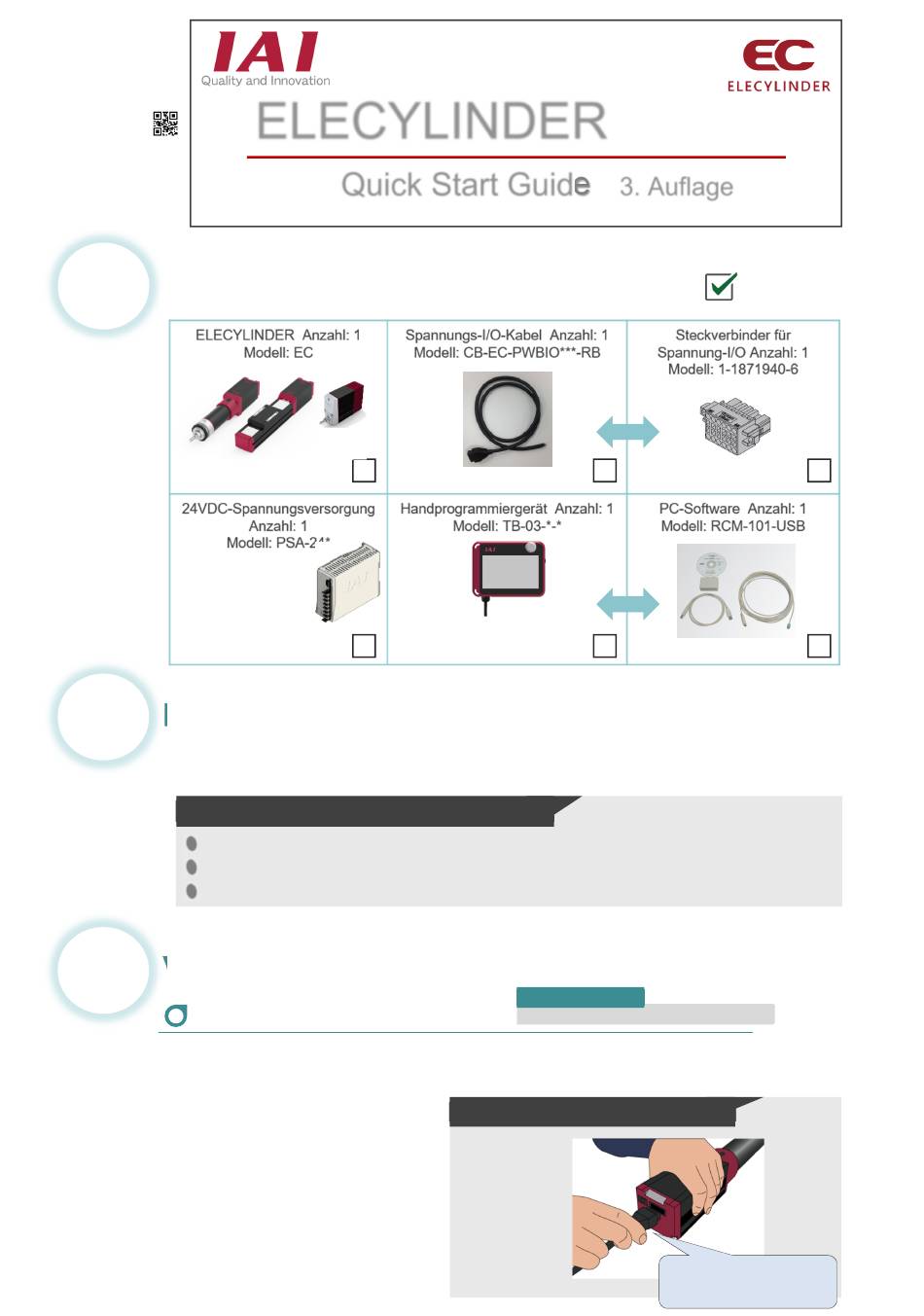

SCHRITT
Kontrolle der benötigten Geräte
1
* Eine marktübliche
Spannungsversorgung
kann auch verwendet
werden.
SCHRITT
Installation des ELECYLINDERs
2
Stellen Sie die zur Installation benötigten Schrauben, Muttern und Werkzeuge
bereit.
Sicherheitsvorkehrungen bei der Installation
Mit geeigneter Länge und Anzugsmoment der Schrauben installieren.
Während der Installation keine externe Kraft auf die ELECYLINDER-Achse wirken lassen.
Bei Verwendung einer externen Führung die Achse parallel zur Führung ausrichten.
SCHRITT
Verkabelung
3
Anschluss des Kabels
Schließen Sie das Spannungs-I/O-Kabel an ELECYLINDER an.
Stecken Sie es in die Buchse ein, bis ein Klickgeräusch ertönt.

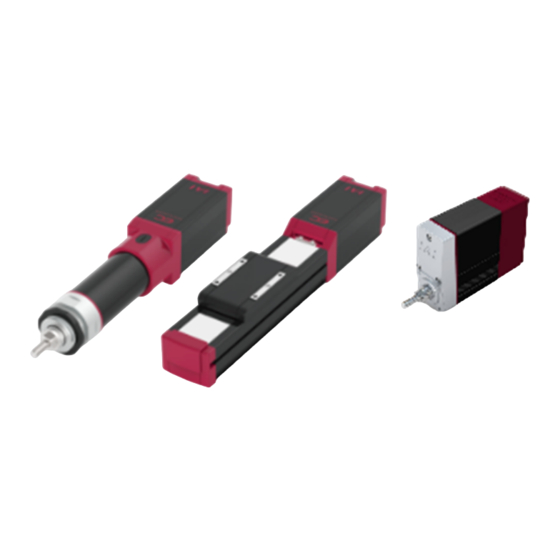

ELECYLINDER
Quick Start Guide
Details zur Inbetriebnahme finden Sie in den Betriebshandbüchern: ME3766, ME3778 oder ME3779.
Auch TB-02 ist verwendbar.
Eines davon
bereitstellen.
* Auswahl je nach Modell
Eines davon
bereitstellen.
* Separat zu erwerben
Benötigte Teile
ELECYLINDER/Spannungs-I/O-Kabel
Darstellung des Kabelanschlusses
EC
3. Auflage
* Auswahl je nach Modell
* Separat zu erwerben
Einstecken, bis ein
Klickgeräusch ertönt
Werbung
Verwandte Anleitungen für IAI ELECYLINDER EC
Inhaltszusammenfassung für IAI ELECYLINDER EC
- Seite 1 ELECYLINDER Quick Start Guide 3. Auflage Details zur Inbetriebnahme finden Sie in den Betriebshandbüchern: ME3766, ME3778 oder ME3779. SCHRITT Kontrolle der benötigten Geräte Eines davon bereitstellen. * Auswahl je nach Modell * Auswahl je nach Modell Eines davon bereitstellen. * Eine marktübliche Spannungsversorgung Auch TB-02 ist verwendbar.
- Seite 2 Benötigte Teile Anschluss an 24VDC- ELECYLINDER/24VDC-Spannungsversorgung Spannungsversorgung (vom Kunden bereitzustellen) Schließen Sie das Kabel an die 24VDC-Spannungsversorgung an. 24VDC- Spannungs- versorgung * Drahtdurchmesser: KIV 0,75 mm (AWG18) Benötigte Teile Anschluss an SPS ELECYLINDER/SPS (vom Kunden bereitzustellen) Schließen Sie das Kabel an die SPS an. Darstellung des Kabelanschlusses Ende des Spannungs-I/O-Kabels Nach...
- Seite 3 Durchführung der Referenzpunktfahrt Berühren Sie [Homing]. Aktion Nach dem Abschluss der Referenzpunktfahrt, werden die Schaltflächen [F.End] und [B.End] angezeigt. Bewegung zur vorderen/hinteren position Berühren Sie [F.End] (vorwärts) oder [B.End] (rückwärts). Aktion ELECYLINDER fährt zur vorderen oder hinteren Position. SCHRITT Anpassungen Benötigte Teile Anpassung der Stoppposition ELECYLINDER/Handprogrammiergerät...
- Seite 4 Berühren Sie die Kondition, die Sie anpassen möchten. Aktion Die Zehnertastatur öffnet sich. Nach der Eingabe des numerischen Wertes berühren Sie [ENT]. Nach dem Wechsel zurück zum „Simple Data Setting“-Fenster, berühren Sie [Transfer]. Die Anpassung ist somit fertig! SCHRITT Abhilfemaßnahmen im Alarmzustand Alarmliste http://www.iai-gmbh.de/ Handbuch-Nr.: MD3765-3A...
